| Номер в госреестре | 84147-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | Е |
| Изготовитель | Акционерное общество "НПО Энергомаш имени академика В.П. Глушко" (АО "НПО Энергомаш"), Московская обл., г. Химки |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления Е (далее - ТС) предназначены для измерений температуры жидких и газовых сред, неагрессивных к материалу оболочки ТС.
Принцип действия основан на зависимости электрического сопротивления чувствительного элемента от измеряемой температуры.

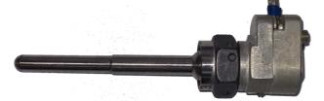

Конструктивно ТС представляют собой конструкцию, основу которой составляют чувствительный элемент, защитный монтажный корпус, удлиняющий соединительный провод и соединительный штекер.
К данному типу ТС относятся термопреобразователи сопротивления пяти исполнений: Е875-100, Е1482-100, Е1362-020, Е1221-000, Е1457-000, отличающиеся друг от друга метрологическими характеристиками и конструкцией защитного корпуса:
- исполнения Е875-100, Е1482-100 - ТС с медным чувствительным элементом и градуировочной характеристикой 50М (с температурным коэффициентом термопреобразователя сопротивления а=0,00426 °С-1);
- исполнения Е1362-020 - ТС с медным чувствительным элементом и градуировочной характеристикой 53М (гр. 23) (с температурным коэффициентом термопреобразователя сопротивления а=0,00426 °С-1);
- исполнения Е1221-000 и Е1457-000 - ТС с платиновым чувствительным элементом и градуировочной характеристикой 100П по ГОСТ 6651-2009.
Нанесение знака поверки на ТС не предусмотрено. Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на индивидуальный шильдик и имеет цифровое обозначение.
Пломбирование ТС не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений температуры, °С: - исполнение Е875-100 - исполнение Е1482-100 - исполнение Е1362-020 - исполнения Е1221-000; Е1457-000 | от -50 до +100 от -50 до +180 от -50 до +50 от -196 до +100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - класс допуска В (только для Е1221-000; Е1457-000) - класс допуска С (для всех ТС) | ±(0,3+0,005|t|) ±(0,6+0,01|t|) |
| Время термической реакции, Т0,63, с, не более | 5 |
| Примечание - t - значение измеренной температуры, °С | |
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Длина погружаемой части, мм, для исполнений: | |
| - Е875-100 | от 68 до 178 |
| - Е1482-100 | от 44 до 174 |
| - Е1221-000 | от 48 до 178 |
| - Е1457-000 | от 44 до 174 |
| - Е1362-020 | 40 |
| Диаметр монтажной части, мм, для исполнений | |
| - Е875-100; Е1221-000 | 7 |
| - Е1482-100; Е1457-000 | 7,8 |
| - Е1362-020 | 3 |
| Максимальное давление измеряемой среды, кгс/см2, не более | |
| - исполнения Е875-100; Е1221-000 | 275 |
| - исполнения Е1482-100; Е1457-000; | 500 |
| - исполнение Е1362-020 | 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от -50 до +60 |
| - относительная влажность, %, не более | 98 |
Нанесение знака утверждения типа на ТС не предусмотрено. Знак утверждения типа наносится типографским способом на паспорт.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователи сопротивления Е (исполнения по заказу) | Е875-100; Е1482-100; Е1362-020; Е1221-000; Е1457-000 | 1 шт |
| Паспорт | Е875-100 ПС; Е1482-100 ПС; Е1362-020 ПС; Е1221-000 ПС; Е1457-000 ПС | 1 шт |
приведены в разделе 1 «Технические данные» паспорта.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления Е
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
