Государственный реестр средств измерений

Штангенциркули путевые ПШВ-01, 84148-21

84148-21
Штангенциркули путевые ПШВ-01 предназначены для измерений элементов верхнего строения пути: бокового и вертикального износа головки рельса; вертикального износа усовика и сердечника; шага остряка; понижения остряка против рамного рельса; ширины желоба между контррельсом и рамным рельсом; ширины желоба между усовиком и сердечником, зазоров рельсовых стыков, стрелочных переводов; глубин отверстий и впадин.
Карточка СИ
Номер в госреестре 84148-21
Наименование СИ Штангенциркули путевые
Обозначение типа СИ ПШВ-01
Изготовитель Общество с ограниченной ответственностью "Линкс-Раша" (ООО "Линкс-Раша"), г. Киров
Год регистрации 2021
Срок свидетельства 20.12.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Штангенциркули путевые ПШВ-01 предназначены для измерений элементов верхнего строения пути: бокового и вертикального износа головки рельса; вертикального износа усовика и сердечника; шага остряка; понижения остряка против рамного рельса; ширины желоба между контррельсом и рамным рельсом; ширины желоба между усовиком и сердечником, зазоров рельсовых стыков, стрелочных переводов; глубин отверстий и впадин.

Применяются для измерений элементов верхнего строения путей железнодорожного транспорта со следующими типами уложенных рельсов: Р50, Р65, Р75 по ГОСТ Р 51685 -2013, ОР50 по ГОСТ 17508-85, ОР65 по ГОСТ 17507-85.

Описание

Принцип действия основан на измерении линейных размеров методом непосредственной оценки по шкале на штанге или совпадения делений шкалы на штанге и с делениями нониуса.

Штангенциркуль путевой ПШВ-01 состоит из штанги с нанесенной шкалой, длинной нижней и короткой верхней губками.

На длинной губке штанги расположен передвижной упор, закрепленный зажимным устройством.

На штанге базируются рамка большая с нониусом, имеющая нижнюю длинную и верхнюю короткую губки, и рамка малая. Обе рамки имеют возможность перемещаться вдоль штанги и закрепляться в требуемом положении зажимными устройствами. Длинные губки штанги и рамки большой оснащены измерительными наконечниками. С помощью длинных губок измеряют шаг остряка, ширину желоба между рамным рельсом и контррельсом, ширину желоба между усовиком и сердечником.

Так же на большой рамке расположен рычаг, вдоль которого перемещается рамка с опорным движком. С помощью опорного движка и длинных губок штанги и большой рамки измеряют понижение остряка против рамного рельса. Рычаг и рамка рычага с опорным движком имеют зажимное устройство.

С большой рамкой жестко связан глубиномер для измерений глубины отверстий и впадин.

В пазу малой рамки перемещается движок с двумя указателями штрихами, с помощью которого осуществляют измерение вертикального износа сердечника и усовика. Движок снабжен зажимным устройством. На малой рамке жестко установлен клин, с помощью которого измеряют зазор в рельсовых стыках и стрелочных переводах.

В зависимости от измеряемого параметра рельса, снятие показаний производится по соответствующим шкалам с помощью измерительных и рабочих поверхностей штангенциркуля.

наносится на паспорт штангенциркулей путевых ПШВ-01

типографским методом, на футляр и на нерабочую поверхность штангенциркулей путевых ПШВ-01 краской или лазерной маркировкой.

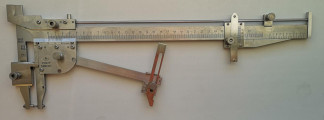

Общий вид штангенциркулей путевых ПШВ-01 указан на рисунке 1.

Заводской номер наносится на нерабочую поверхность штангенциркулей путевых

ПШВ-01 методом травления или лазерной маркировкой в формате цифрового или буквенноцифрового обозначения.

Сведения о диапазоне измерений по основной шкале штанги и значении отсчета по нониусу наносятся на штангенциркуль с лицевой стороны при помощи краски или лазерной маркировкой.

Пломбирование штангенциркулей путевых ПШВ-01 от несанкционированного доступа не предусмотрено._

Программное обеспечение

отсутствует.

Таблица 1 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений, мм:

-    по основной шкале штанги

-    по вспомогательной шкале штанги

-    по шкале рамки малой

-    по шкале рамки рычага

От 0 до 290 От 0 до 10 От 0 до 16 От -5 до +5

Значение отсчета по нониусу, мм

0,1

Цена деления шкалы, мм:

-    основной на штанге, на рамке малой и на рамке рычага

-    вспомогательной на штанге

1,0

0,5

Радиус сферы измерительной поверхности наконечника на губке рамки большой, мм

От 2,5 до 5,0

Ширина штрихов шкалы, мм

От 0,15 до 0,25

Разность ширины штрихов в пределах одной шкалы, штрихов основной шкалы штанги и шкалы нониуса мм, не более

0,05

Длина видимой части коротких штрихов основной шкалы штанги, мм, не менее

2

Разность длин штрихов в пределах одной шкалы, мм, не более

0,25

Расстояние от верхней кромки края нониуса до поверхности основной шкалы штанги, мм, не более

0,3

Допуск плоскостности измерительных поверхностей, мм, не более:

-    наконечника на губке штанги

-    короткой губки штанги, верхней губки рамки большой

-    опорного движка, движка рамки малой, клина, глубиномера, упора, опоры штанги

0,005

0,007

0,010

Допуск плоскостности рабочих поверхностей упора передвижного, верхней губки рамки большой, опорного движка, мм, не более

0,010

Просвет между измерительными поверхностями короткой губки штанги и верхней губки рамки большой при нулевой установке, как при затянутом, так и при незатянутом зажимном устройстве рамки большой, мм, не более

0,03

Смещение вертикальной рабочей поверхности упора передвижного и измерительной поверхности движка опорного (в рабочем положении) при совмещении указательного штриха на опорном движке с нулевым штрихом шкалы рамки рычага от плоскости, перпендикулярной рабочей поверхности штанги и проходящей через точку контакта измерительных наконечников при сдвинутых губках, мм, не более

0,2

Наименование характеристики

Значение

Смещение измерительной поверхности движка рамки малой при совмещении нанесенного на нем указательного штриха, обозначенного буквой «С», с нулевым штрихом шкалы рамки малой от плоскости, проходящей через измерительную поверхность упора рамки большой и измерительную поверхность опоры штанги, мм

±0,2

Расстояние от измерительной поверхности движка рамки малой при совмещении нанесенного на нем указательного штриха, обозначенного буквой «У», с нулевым штрихом шкалы рамки малой от плоскости, проходящей через измерительную поверхность упора рамки большой и измерительную поверхность опоры штанги и его допускаемое отклонение, мм

3,5±0,2

Расстояние от рабочей поверхности опорного движка (в его рабочем положении) до оси измерительных наконечников и его допускаемое отклонение, мм

13,0±0,4

Пределы допускаемой абсолютной погрешности измерений по основной шкале штанги как при незатянутом, так и при затянутом зажимном устройстве рамки большой, на диапазоне измерений, мм:

-    от 0 до 200 мм включ.

-    свыше 200 до 290 мм

±0,1*

±0,2*

Пределы допускаемой абсолютной погрешности измерений по шкале рамки малой как при незатянутом, так и при затянутом зажимном устройстве при нормальных условиях измерений, мм

±1,0*

Пределы допускаемой абсолютной погрешности измерений по вспомогательной шкале штанги при нормальных условиях измерений, мм

±0,5*

Пределы допускаемой абсолютной погрешности измерений по шкале рамки рычага при нормальных условиях измерений, мм

±0,5*

Пределы допускаемой абсолютной погрешности измерений глубины, равной 20 мм, при нормальных условиях измерений, мм

±0,1*

Примечание: * - при температуре окружающей среды от плюс 15 до плюс 25 °С и относительной влажности не более 80 %

Таблица 2 - Расстояние от горизонтальной рабочей поверхности упора передвижного до оси измерительных наконечников, при совмещении верхней кромки упора со штрихом на длинной губке штанги под обозначением типа измеряемого рельса или при совмещении нижней кромки упора со штрихом над обозначением типа измеряемого рельса, впереди которого стоит буква «П» (понижение остряка) и его допускаемое отклонение соответствует величине L_

Тип рельса

L, мм

над штрихом

под штрихом

номинальное значение

допускаемое

отклонение

Р50

-

66

±0,4

Р65

-

75

Р75

-

75

ОР50

-

85

ОР65

-

85

-

ПОР50

81

-

ПОР65

91

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Параметр шероховатости Ra измерительной поверхности измерительных наконечников по ГОСТ 2789-73, мкм, не более

0,2

Параметр шероховатости Ra измерительных поверхностей по ГОСТ

2789-73, мкм, не более:

-короткой губки штанги, верхней губки рамки большой;

0,2

-движка рамки малой, движка опорного, клина

0,4

-глубиномера, упора, опоры штанги

0,8

Параметр шероховатости Ra рабочих поверхностей по ГОСТ 2789-73,

мкм, не более:

- верхней губки рамки большой, движка опорного, упора передвижного

0,8

Габаритные размеры, мм:

- длина

440

- ширина

148

- высота

24

Масса, кг, не более

0,9

Средний срок службы, лет, не менее

5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

От -50 до +45 100

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Штангенциркуль

-

1 шт.

Футляр (чехол)

-

1 шт.

Паспорт

ПШВ01.000 ПС

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенциркулей путевых ПШВ-01.

Нормативные документы, устанавливающие требования к штангенциркулям путевым ПШВ-01

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.

ТУ 30.20.31-003-67587931-2021 «Штангенциркуль путевой ПШВ-01. Технические условия».
