| Номер в госреестре | 84150-21 |
| Наименование СИ | Преобразователи напряжения грунта измерительные струнные |
| Обозначение типа СИ | ГД |
| Изготовитель | Акционерное общество "Научно-исследовательский институт энергетических сооружений" (АО "НИИЭС"), г. Москва; Акционерное общество "Проектно-изыскательский и научно-исследовательский институт "Гидропроект" им. С.Я. Жука&qu |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | При возможности демонтажа - 2 года; при невозможности демонтажа - первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения грунта измерительные струнные ГД (далее - преобразователи) предназначены для измерений напряжения грунта и температуры.
Преобразователи осуществляют преобразование напряжения грунта в изменение периода собственных колебаний струнного резонатора, а измеряемой температуры - в изменение электрического сопротивления постоянному току медного провода катушки электромагнитной системы преобразователя.
Преобразователи представляют собой устройства, выполненные в виде металлической шайбы с гибким трёхжильным кабелем.
Внутри корпуса преобразователей жестко закреплен струнный резонатор, изменение периода собственных колебаний которого пропорционально изменению давления. Резонатор приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от специализированного периодомера.
Электромагнитное устройство преобразователей является обратимым и используется как для возбуждения резонатора, так и для генерации в нем гармонических затухающих колебаний ЭДС (сигналы запроса и ответа передаются по одной и той же линии).
Катушка электромагнитного устройства преобразователя дополнительно выполняет функцию термометра сопротивления, использующего эффект изменения электрического сопротивления постоянному току медного обмоточного провода катушки от температуры окружающей преобразователь среды.
Преобразователи выпускаются в пяти модификациях: ГД-5, ГД-10, ГД-15, ГД-25, ГД-30, отличающихся верхним пределом измерений напряжения грунта.
Каждый экземпляр преобразователей идентифицирован, имеет заводской номер, нанесенный на бумажный шильдик преобразователя типографским способом, обеспечивающим его прочтение и сохранность до момента установки преобразователя на объекте.

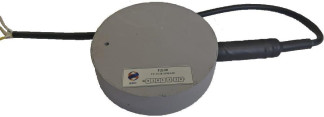

Нанесение знака поверки на преобразователи и их пломбирование не предусмотрено. Фотография общего вида преобразователей представлена на рисунке 1.
Отсутствует
Рисунок 1 - Общий вид преобразователей
Метрологические и технические характеристики преобразователей представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон преобразований температуры, °С | от -30 до +90 |
| Диапазон преобразований напряжения грунта, кПа: - ГД-5 - ГД-10 - ГД-15 - ГД-25 - ГД-30 | от 0 до 500 от 0 до 1000 от 0 до 1500 от 0 до 2500 от 0 до 3000 |
| Пределы допускаемой приведённой погрешности преобразований температуры, % | ±4 |
| Пределы допускаемой приведённой погрешности преобразований напряжения грунта, % | ±2 |
| Предел допускаемой приведённой вариации преобразований напряжения грунта, % | 2 |
| Характеристики преобразователей по первому каналу: - рабочий диапазон периодов (частот) выходного сигнала, мкс (кГц) - выходное сопротивление преобразователей на частоте 1,5 кГц, кОм - индивидуальная статическая функция преобразований напряжения грунта в период колебаний (градуировочная характеристика) - функция влияния температуры окружающей среды на функцию преобразований напряжения грунта | от 450 до 1250 (от 0,8 до 2,2) от 0,2 до 0,3 Y = A/X2 + B/X + C ¥т = Е-R + D |
Продолжение таблицы 1
Характеристики преобразователей по второму каналу:
- диапазон изменения электрического сопротивления постоянному току, Ом
— индивидуальная статическая функция преобразования температуры в электрическое сопротивление (градуировочная характеристика)
Примечания:
Нормирующим значением при определении приведённой погрешности является диапазон преобразований;
Y - значение преобразуемого напряжения грунта, кПа;
X - период выходного сигнала, мкс;
A, B, C - постоянные коэффициенты, определяемые по результатам градуировки конкретного преобразователя, кПа-мкс2, кПа-мкс, кПа.
¥т - функция влияния температуры окружающей среды, кПа;
R - электрическое сопротивление постоянному току медного провода обмотки катушки электромагнитной головки преобразователя, Ом;
Е, D - постоянные коэффициенты, определяемые экспериментально, кПа/Ом, кПа.
Т - температура окружающей преобразователь среды, °С;
G, H - постоянные коэффициенты, определяемые при градуировке преобразователя, °С/Ом, °С
Таблица 2 - Технические характеристики
| Наименование параметра | Значение |
| Информативные параметры выходных сигналов преобразователей: - для первого канала - для второго канала | период гармонических затухающих колебаний напряжения электрическое сопротивление постоянному току |
| Условия эксплуатации: - температура окружающей среды, °С - щелочность среды, pH, не более | от -30 до +90 11 |
| Габаритные размеры без учета длины выходного кабеля (диаметрхвысота), мм, не более | 130x35 |
| Масса, кг, не более | 1,8 |
наносится на бумажный шильдик преобразователя и в центре титульного листа эксплуатационной документации типографским способом.
Комплектность поставки преобразователей приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь напряжения грунта измерительный струнный * | ГД-5 ГД-10 ГД-15 ГД-25 ГД-30 | 1 шт. |
| Преобразователи напряжения грунта измерительные струнные ГД. Руководство по эксплуатации** | 92.2.832.005 РЭ | 1 экз. |
| Преобразователь напряжения грунта измерительный струнный ГД. Паспорт | 92.2.832.005 ПС | 1 экз. |
| Примечания: * - модификация в соответствии с заказом; ** - допускается вкладывать один документ на 10 преобразователей при поставке в один адрес; *** - дополнительно указываются градуировочные характеристики преобразований температуры, а также функция влияния температуры на преобразование напряжения грунта струнным преобразователем | ||
приведены в разделах 4 и 7 руководства по эксплуатации
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ-4212-007-00113543-20 Преобразователи напряжения грунта измерительные струнные ГД. Технические условия
