| Номер в госреестре | 84157-21 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | АВТ2 |
| Изготовитель | Общество с ограниченной ответственностью "Армвес" (ООО "Армвес"), Краснодарский край, г. Армавир |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные АВТ2 (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы преобразуются в цифровой код и обрабатываются. Результаты взвешивания индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее ПК.

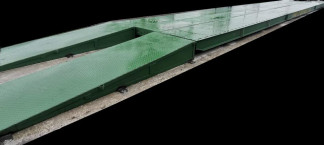

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей). Подъездные пандусы могут быть металлическими, бетонными или металлобетонными, стационарными и съемными.
В весах используются:
- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер в Федеральном информационном фонде 77382-20), изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd." Китай;
- датчики весоизмерительные тензорезисторные QS, модификации QS-D, QSB, QSC, QSE, QSEB, QSEC, QSEF, QSF, QSG, QSGE, QSJ, QSK, QSMC, QSN, QSNB, QSP, QSPG, QSZF (регистрационный номер в Федеральном информационном фонде 78206-20); изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, (регистрационный номер в Федеральном информационном фонде 75819-19), модификации: ZS-D, CLC-D, WLS-D, SDS-D, EDS-D, ZS-SS, CLC-SS, WLS-SS, SDS-SS, EDS-SS, изготовитель фирма "Keli Sensing Technology (Ningbo) Co., Ltd." Китай;
- датчики весоизмерительные тензорезисторные Sierra (регистрационный номер в Федеральном информационном фонде 76409-19), модификации: SL6, SH8, SHM9, SBM14, SH2, SBM11, SH3, изготовитель ООО "Сиерра", Россия, г. Москва;
-датчики весоизмерительные тензорезисторные DigitalLoadCell (регистрационный номер в Федеральном информационном фонде 55634-19), модификации: DB, DH, DL, DB9, DH9, DL9, DB14, DH14, DL14, изготовитель фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай;
- датчики весоизмерительные тензорезисторные Singleshearbeam, Dualshearbeam, Sbeam, Column (регистрационный номер в Федеральном информационном фонде 55371-19), модификации: B, H, L, B8, H8, L8, B9, H9, L9, B11, H11, L11, B14, H14, L14, изготовитель фирма "Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)", Китай;
- датчики весоизмерительные тензорезисторные WBK (регистрационный номер в Федеральном информационном фонде 56685-14) модификации WBK-10, WBK-20, WBK-25, WBK-30, WBK-50, изготовитель фирма "CAS Corporation", Республика Корея;
- датчики весоизмерительные тензорезисторные WBK-D (регистрационный номер в Федеральном информационном фонде 54471-13) модификации WBK-10D, WBK-20D, WBK-25D, WBK-30D, WBK-50D, изготовитель фирма "CAS Corporation", Республика Корея;
- датчики весоизмерительные сжатия 740 (регистрационный номер в Федеральном информационном фонде 50842-12), изготовитель фирма "UTILCELL", Испания;
- датчики весоизмерительные сжатия 740DMET (регистрационный номер в Федеральном информационном фонде 71570-18), изготовитель ООО НПП "Метра" Россия, г. Обнинск;
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (регистрационный номер в Федеральном информационном фонде 51261-12), модификация BS, BSA, BSS, BSH, HBS, BCA, BCM, изготовитель фирма "CAS Corporation", Республика Корея;
- датчики весоизмерительные тензорезисторные C (регистрационный номер в Федеральном информационном фонде 67871-17), модификации: C16i, C16A, С2А, изготовитель фирма «Hottinger Bruel & Kjaer Co., Ltd.», Китай;
- датчики весоизмерительные тензорезисторные HLC, BLC, ELC (регистрационный номер в Федеральном информационном фонде 21177-13), модификация HLC, BLC, ELC, изготовитель фирма "Hottinger Baldwin Messtechnik GmbH", Германия;
- датчики весоизмерительные сжатия RC3 (регистрационный номер в Федеральном информационном фонде 50843-12), Фирма "Flintec GmbH", Германия;
- датчики весоизмерительные цифровые сжатия RC3D (регистрационный номер в Федеральном информационном фонде 50844-12) изготовитель фирма "Flintec GmbH", Германия;
- датчики весоизмерительные МВ150 (регистрационный номер в Федеральном информационном фонде 44780-10), изготовитель ЗАО "Весоизмерительная компания "Тензо-М" (ЗАО «ВИК «Тензо-М»), Россия, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38;
- датчики весоизмерительные МВЦ (регистрационный номер в Федеральном информационном фонде 46008-10), модификации МВЦ-Н-С3, изготовитель ЗАО "Весоизмерительная компания "Тензо-М", пос. Красково.
В качестве индикатора в весах используются:
- приборы весоизмерительные WE (регистрационный номер в Федеральном информационном фонде 61808-15), модификация WE2111, WE2110, WE2110DC, WE2107, WE2107M, WE2108, WE2108M, WE2108S, изготовитель фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", КНР;
- приборы весоизмерительные DIS2116, DWS2103 (регистрационный номер в Федеральном информационном фонде 61809-15), изготовитель фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", КНР;
- приборы весоизмерительные Микросим (регистрационный номер в Федеральном информационном фонде 75654-19), модификации: М0601-БМ2, М10, М0601, М0808, изготовитель ООО НПП "Метра" Россия, г. Обнинск;
- приборы весоизмерительные CI, BI, NT и PDI (регистрационный номер в Федеральном информационном фонде 50968-12), модификации: CI-5010A, CI-5200A, CI-6000A, CI-2001A, CI-2001B, CI-2400BS, CI-8000V, CI-200A, CI-200S/SC, CI-201A, CI-201S/SC, CI-501, CI-502, CI-1580A, CI-2001AS, CI-2001AC, CI-1560, CI-503, CI-505, CI-507, BI-100R, BI-100RB, NT-200A, NT-200S, NT-201A, NT-201S, NT-600A, PDI, CI-150A, CI-401A, CI-405A, CI-407A, изготовитель фирма "CAS Corporation", Республика Корея;
- приборы весоизмерительные МИ (регистрационный номер в Федеральном информационном фонде 61378-15), модификации: МИ ВДА/7Я, МИ ВЖА/7Я, МИ МДА/15Я, МИ МЖА/15Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц, МИ ВДА/6Я, МИ ВДА/12ЦР, МИ ВДА/12ЦП, изготовитель ООО "МИДЛиК", Россия, г. Лобня;
- приборы весоизмерительные ТИТАН (регистрационный номер в Федеральном информационном фонде 72048-18), модификации: ТИТАН 6, ТИТАН 9/ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН ЗЦС, ТИТАН ЗЦ, ТИТАН Н12/ТИТАН Н12Ж, ТИТАН Н22С/ТИТАН Н22ЖС, ООО «Земик», Россия, г. Ростов-на-Дону;
- устройство обработки аналоговых данных WTM (регистрационный номер в Федеральном информационном фонде 63268-16), модификации: WTM-200, WTM-201, WTM-500, WTM-501, изготовитель фирма "CAS Corporation", Республика Корея.
Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, 4-20 mA, USB, WiFi, Ethernet/IP.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);
- устройство автоматической установки на нуль (п.Т.2.7.2.3);
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
- устройство слежения за нулем (п.Т.2.7.3);
- устройство уравновешивания тары (п.Т.2.7.4.1).
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- заводской номер;
- дата выпуска.
Модификации весов при заказе имеют обозначения вида:
АВТ2(Ц)-Т-Д-Е,
где - АВТ2-тип весов;
- Т - величина максимальной нагрузки в тоннах;
- Ц-весы с ГПУ на цифровых датчиках, при отсутствии индекса - на аналоговых датчиках;
- Д - длина ГПУ весов, в метрах;
- Е- 10, 20, 50 - для однодиапазонных весов; в килограммах
10/20;20/50- для двухинтервальных весов;
Весы выпускаются однодиапазонными и двухинтервальными.
МИ МДА/15Я
гооо
ana
Qf0
CAS
CI-501, CI-502, CI-503, CI-505, CI-507
Место пломбировки D2008, (D2008FA)
Рисунок 13 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение
места нанесения знака поверки
Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.
ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в индикаторах и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.
Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.
Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблицах 1-7.
Таблица 1 - Идентификационные данные ПО
| Идентификационные | Значение для индикатора | ||||
| данные (признаки) | ТИТАН, ТИТАН ЗЦ, ТИТАН Н | а-5010А, а-5200А | а-6000А | а-2001А а-2001В CI-2400BS | CI-8000V |
| Идентификационное наименование ПО | - | - | - | - | |
| Номер версии | V1.X | 1.0010 | 1. 01 | 1. 00 | t1000 02 |
| (идентификационный | UER 3.6x | 1.0020 | 1.02 | 1.01 | t1000 03 |
| номер) ПО | 643 Ax | 1.0030 | 1.03 | 1.02 | t1000 04 |
| Цифровой идентификатор ПО | * | * | * | * | * |
| -* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||||
Таблица 2 - Идентификационные данные ПО
| Идентификацион | Значение для индикатора | ||||
| ные данные (признаки) | а-200А а-201А CI- 200S/SC CI- 201S/SC | CI-501, CI-502 CI-503 CI-505 CI-507 | CI-1580 | CI-1560 CI-2001AS CI-2001AC NT-600A | NT-200A NT-200S NT-201A NT-201S |
| Идентификационное наименование ПО | - | - | - | - | |
| Номер версии | 1.20 | 1.33 | 3.10 | 1. 00 | 203 |
| (идентификацион | 1.21 | 1.34 | 3.11 | 1.01 | 204 |
| ный номер) ПО | 1.22 | 1.35 | 3.12 | 1.02 | 205 |
| Цифровой идентификатор ПО | * | * | * | * | * |
| -* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||||
| Идентификационные | Значение для индикатора | ||||
| данные (признаки) | BI-100R BI-100RB | PDI | CI-150A | CI-400 | МИ В... МИ М. МИ...12Ц МИ...12ЦС |
| Идентификационное наименование ПО | - | - | - | - | |
| Номер версии (идентификационный номер) ПО | 1.01 1.02 1.03 | 2.XX | 1.XX | 1.XX | U2.01 U2.00 U3.01 |
| Цифровой идентификатор ПО | * | * | * | * | * |
| -* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||||
Таблица 4 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для индикатора | ||||
| DWS2103 | WE2107 WE2107M | WE2108 WE2108M WE2108S | WE2110 WE2110D С | WE2111 | |
| Идентификационное наименование ПО | - | - | - | - | |
| Номер версии (идентификационный номер) ПО | Не ниже Р2xx* | Не ниже Р7x* | Не ниже Р8x* | Не ниже Р5x* | Не ниже v1.0x* |
| Цифровой идентификатор ПО | * | * | * | * | * |
| -* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||||
Таблица 5 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для индикатора | ||||
| М0601 | М0600 | М0808 | М10 | DIS2116 | |
| Идентификационное наименование ПО | - | - | - | - | |
| Номер версии (идентификационный номер) ПО | Не ниже Ed 5.xx* | Не ниже Ed 4.xx* | Не ниже 0.xx* 1.хх* | Не ниже 001.ххх* | Не ниже Р1хх* |
| Цифровой идентификатор ПО | * | * | * | * | * |
| -* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||||
| Идентификационные данные (признаки) | Значение для индикатора | |||
| WTM-200 | WTM-201 | WTM-500 | WTM-501 | |
| Идентификационное наименование ПО | - | - | - | |
| Номер версии (идентификационный номер) ПО | WTM Firmware | WTM Firmware | WTM Firmware | WTM Firmware |
| Цифровой идентификатор ПО | * | * | * | * |
| -* Данные недоступны, так как данное Г прочитано через какой-ли | О не может быть модифицировано, загружено или 5о интерфейс после опломбирования | |||
Таблица 7 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для индикатора | ||
| D2008 | D2008FA | D39 | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | Не ниже v1.0 | Не ниже v1.0 | Не ниже v1.0 |
| Цифровой идентификатор ПО | - | - | - |
| -* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
Класс точности по ГОСТ OIML R 76-1-2011..................................................III (средний)
Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных и двухинтервальных модификаций весов приведены в таблице 8.
Таблица 8 - Метрологические характеристики
| Обозначение модификации | Нагрузка максимальная, Мах, т (Мах1/Мах2) | Нагрузка минимальная, Min, т | Поверочный интервал, е (е1/е2), кг | Действительная цена деления, d (d1/d2), кг | Число поверочных интервалов n (n1/n2), ед. |
| 1 | 2 | 3 | 4 | 5 | 6 |
| АВТ2(Ц)- 10-Д-Е | 10 | 0,1 | 5 | 5 | 2000 |
| АВТ2(Ц)-20-Д-Е | 20 | 0,2 | 10 | 10 | 2000 |
| 10/20 | 0,1 | 5/10 | 5/10 | 2000/1500 | |
| АВТ2(Ц)-30-Д-Е | 30 | 0,2 | 10 | 10 | 3000 |
| 10/30 | 0,1 | 5/10 | 5/10 | 3000/3000 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| АВТ2(Ц)-40-Д-Е | 40 | 0,4 | 20 | 20 | 2000 |
| 30/40 | 0,2 | 1/20 | 10/20 | 3000/2000 | |
| АВТ2(Ц)-60-Д-Е | 60 | 0,4 | 20 | 20 | 3000 |
| 30/60 | 0,2 | 10/20 | 10/20 | 3000/3000 | |
| АВТ2(Ц)-80-Д-Е | 80 | 1 | 50 | 50 | 1600 |
| 60/80 | 0,4 | 20/50 | 20/50 | 3000/1600 | |
| АВТ2(Ц)- 100-Д-Е | 100 | 1 | 50 | 50 | 2000 |
| 60/100 | 0,4 | 20/50 | 20/50 | 3000/2000 | |
| АВТ2(Ц)-150-Д-Е | 150 | 1 | 50 | 50 | 3000 |
| 60/150 | 0,4 | 20/50 | 20/50 | 3000/3000 |
Таблица 9 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Показания индикации массы, кг, не более Мах | +9е |
| Диапазон выборки массы тары (Т-), % от Мах | от 0 до 100 |
| Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (е) весов: - от Мт до 500е включ. - св. 500e до 2000е включ. - св. 2000e до Мах включ. | ±0,5е (±1,0) ±1,0е (±2,0) ±1,5е (±3,0) |
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочей температуры индикаторов, °С: | от -10 до +40 |
| Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - типа С16А, С 16i, МВ150, МВЦ - типа SB, SQ, HSX, IL, U, AM, XSB, QS, ZS, CLC, WLS, SDS, EDS, WBK, WBK-D, 740DMET, - типа Sierra, DigitalLoadCell, Singleshearbeam, Dualshearbeam, Sbeam, Column, 740 - типа BS, BSA, BSS, BSH, HBS, BCA, RC3, RC3D | от -50 до +50 от -40 до +40 от -30 до +40 от -10 до +40 |
| Электрическое питание от сети переменного тока (через адаптер) - напряжением, В - частотой, Гц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 1000 |
| Время прогрева весов, мин, не менее | 30 |
| Количество весовых платформ | От 1 до 10 |
| Габаритные размеры платформы ГПУ весов, мм: - длина не более | 40000 |
| - ширина не более | 6000 |
| Масса ГПУ весов, кг, не более | 30000 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ, фотохимическим способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные (исполнение по заказу) | АВТ2 | 1 шт. |
| Руководство по эксплуатации. Паспорт. | 4274-001-45336080-2021 РЭ | 1 экз. |
| Руководство по эксплуатации весоизмерительного прибора/индикатора | - | 1 экз. |
приведены в эксплуатационном документе 4274-001-45336080-2021 РЭ «Весы автомобильные АВТ2. Руководство по эксплуатации», раздел 8 «Порядок работы».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 28.29.31-001-45336080-2021 Весы автомобильные АВТ2. Технические условия
