| Номер в госреестре | 84158-21 |
| Наименование СИ | Системы измерения частичных разрядов |
| Обозначение типа СИ | MPD 800 |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения частичных разрядов MPD 800 предназначены для измерений характеристик частичных разрядов (ЧР) в изоляции высоковольтного оборудования в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов».
Система измерения частичных разрядов MPD 800 представляют собой многоканальную измерительную систему сбора и обработки информации, управляемую с персонального компьютера (ПК) и подключенную к контролируемому объекту.
Текущие характеристики ЧР в виде цифр, графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется отчет.
Системы MPD 800 состоят из следующих основных блоков:
- устройство обработки и сбора данных MPD 800;
- аккумуляторный блок RPB1;
- контроллер волоконно-оптической линии MCU 2;
- калибратор кажущегося заряда CAL 542 (модификации CAL 542A, CAL 542B, CAL 542C, CAL 542D, отличающиеся значениями воспроизведения кажущегося заряда). Система может содержать от одного до четырех калибраторов ЧР;
- устройство сопряжения CPL 1 / CPL 2;
- персональный компьютер с портом USB не ниже 3.0 и с установленным ПО «MPD
Suite».
Выпускаются три модификации устройств сопряжения CPL1: CPL1 IEC; CPL1 NEMA/ANSI/IEC/CISPR; CPL1 CISPR/IEC, и три модификации CPL2: CPL2 IEC; CPL2 NEMA/ANSI/IEC/CISPR; CPL2 CISPR/IEC. CPL1 и CPL2 увеличивают диапазон тока тестирования до 7 А и служат для дополнительной защиты MPD 800. CPL2 имеет дополнительный выход по напряжению для подключения сторонних измерителей напряжения с целью дополнительного контроля процесса испытаний в существующих высоковольтных системах. Для выполнения измерений по различным стандартам необходимо использовать разные типы CPL.
Устройства обработки и сбора данных MPD 800 соединены с контроллером MCU 2 при помощи волоконно-оптических кабелей, а контроллер MCU 2 соединен с управляющим персональным компьютером при помощи кабеля USB 3.0.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.
Область применения систем - диагностика состояния высоковольтной изоляции объектов электроэнергетики.

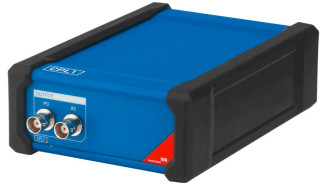

Общий вид составных блоков системы представлен на рисунках 1 - 5.
Пломбирование системы измерения частичных разрядов MPD 800 выполнено двумя наклейками «PASSED» , расположенными на верхней и нижней крышках устройства обработки и сбора данных MPD 800. Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.
Системы измерения частичных разрядов MPD 800 имеют заводские номера, обеспечивающие идентификацию каждого экземпляра. Заводские номера наносятся на шильдик из металлизированного пластика методом лазерной печати и клеятся на нижнюю часть блоков системы.
Системы имеют внешнее программного обеспечения (ПО) «MPD Suite», установленного на компьютере (ПК).
Характеристики ПО приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MPD Suite |
| Номер версии (идентификационный номер ПО) | Не ниже 1.10 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Номинальные значения воспроизведения кажущегося заряда в зависимости от модификации калибратора кажущегося заряда CAL 542, пКл - CAL 542A - CAL 542 B - CAL 542 C - CAL 542 D | 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 1,00; 2,00; 5,00; 10,0; 20,0; 50,0; 100,0 10,0; 20,0; 50,0; 100,0; 200,0; 500,0; 1000 100; 200; 500; 1000; 2000; 5000; 10000 |
| Пределы относительной (5) /абсолютной (А) погрешности воспроизведения номинальных значений кажущегося заряда - в диапазоне от 0,1 до 10 включ. пКл, пКл | ±1 (А) |
| Характеристика | Значение |
| - в диапазоне от 10 до 10000 пКл, % | ±5 (5) |
| Пределы относительной (5) /абсолютной (А) погрешности измерений кажущегося заряда - в диапазоне от 0,1 до 10 включ. пКл, пКл — в диапазоне от 10 до 10000 пКл, % | ±1 (А) ±10 (5) |
| Диапазон измерений входных среднеквадратических значений силы переменного тока на входе AC в частотном диапазоне от 10 Гц до 10 кГц, мА | От 0,5 до 150 |
| Пределы относительной погрешности измерений входных среднеквадратических значений силы переменного тока на входе АС в частотном диапазоне от 10 Гц до 10 кГц, % | ±0,5 |
| Диапазон измерений входных среднеквадратических значений силы переменного тока на входе CPL1 (CPL2), А | От 0,0005 до 7 |
| Пределы относительной погрешности измерений входных среднеквадратических значений силы переменного тока на входе CPL1 (CPL2), % | ±1 |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Номинальное полное входное сопротивление на входе ЧР в частотном диапазоне от 2,5 МГц до 40 МГц, Ом | 50 |
| Допускаемое отклонение от номинального значения полного входного сопротивления на входе ЧР в частотном диапазоне от 2,5 МГц до 40 МГц, % | ±20 |
| Номинальное полное входное сопротивление на входе АС с верхней границей частотного диапазона, не превышающей 4 кГц, Ом | 5 |
| Допускаемое отклонение от номинального значения полного входного сопротивления на входе АС с верхней границей частотного диапазона, не превышающей 4 кГц, % | ±20 |
| Частотный диапазон на выходе ЧР устройства сопряжения CPL 1 IEC , CPL 2 IEC, (Zi*=50 Ом), МГц | От 0,005 до 35 |
| Частотный диапазон на выходе ЧР устройства сопряжения CPL 1 NEMA ANSI IEC CISPR, CPL 2 NEMA ANSI IEC CISPR, (Zi*=150 Ом), МГц | От 0,020 до 40 |
| Частотный диапазон на выходе ЧР устройства сопряжения CPL 1 CISPR IEC, CPL 2 CISPR IEC ( Zi*=300 Ом), МГц | От 0,030 до 40 |
| Характеристика | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50 или 60 |
| - напряжение постоянного тока для устройства MPD 800, В | от 9 до 24 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - устройство сбора данных MPD 800 | 119 х 190 х 55 |
| - устройство сопряжения ЧР CPL 1 / CPL 2 | 119 х 175 х 55 |
| - контроллер MCU 2 | 119 x 175 x 55 |
| - калибратор кажущегося заряда CAL 542 | 110 x 185 х 30 |
| - блок аккумулятора RBP1 | 115 х 175 х 38 |
| Масса, кг, не более: | |
| - устройство сбора данных MPD 800 | 0,87 |
| - устройство сопряжения ЧР CPL 1 (CPL 2) | 1,27 |
| - контроллер MCU 2 | 0,75 |
| - калибратор кажущегося заряда CAL 542 | 0,52 |
| - блок аккумулятора RBP1 для MPD 800 | 0,91 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | От -10 до +70 |
| - относительная влажность воздуха, не более, % | 80 |
| - атмосферное давление, кПа | От 84 до 106 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения частичных разрядов | MPD 800 | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Программное обеспечение | MPD Suite | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерения частичных разрядов MPD 800
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
| Зарегистрировано поверок | 6 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
