| Номер в госреестре | 84159-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZXR22-6C1 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZXR22-6C1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации средств измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжение переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы с двумя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

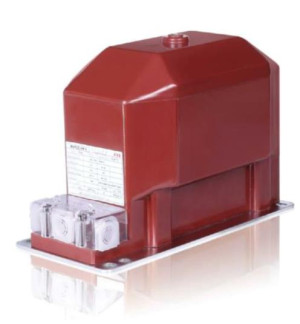

Внешний вид трансформатора напряжения и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Значение для заводских номеров | |
| Наименование характеристики | 208622101, 208642101, 208612101, 208632101, 208672101, 208652101, 208662101, 208682101, 208602101 |
| Год выпуска | 2021 |
| Исполнение трансформатора | JDZXR22-6C1 |
| Номинальное напряжение первичной обмотки, кВ | 6,3/V3 |
| Значения номинальных напряжений вторичных обмоток, В | |
| - основных вторичных обмоток | 100/V3 |
| - дополнительной вторичной обмотки | 100/3 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичных обмоток | |
| - основных вторичных обмоток | 0,5 |
| - дополнительной вторичной обмотки | 3P |
| Значения номинальных мощностей вторичных обмоток, ВА | |
| - основных вторичных обмоток | 50 |
| - дополнительной вторичной обмотки | 200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 262800 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JDZXR22-6C1 | 9 шт. |
| Паспорт | - | 9 шт. |
| Инструкции по установке, эксплуатации и техническому обслуживанию | - | 1 шт. |
приведены в разделе «Инструкция по применению и техническому обслуживанию» в инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR22-6C1
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия.
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
