| Номер в госреестре | 84164-21 |
| Наименование СИ | Комплексы базовые НАСК системы связи |
| Обозначение типа СИ | ATE CS-M |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы базовые НАСК системы связи АТЕ CS-M (далее - комплексы) предназначены для:
- воспроизведения частоты и мощности высокочастотных (далее - ВЧ) сигналов в режиме смодулированных колебаний (далее - НК);
- воспроизведения сигналов синусоидальной формы в режимах внутренней синусоидальной амплитудной модуляции (далее - АМ) и внутренней синусоидальной частотной модуляции (далее - ЧМ);
- воспроизведения напряжения переменного тока синусоидальной и прямоугольной формы низкочастотных (далее - НЧ) сигналов;
- измерений частоты и мощности ВЧ сигналов;
- измерений параметров сигналов с аналоговой модуляцией (АМ и ЧМ);
- измерений спектральной плотности мощности фазового шума;
- измерений коэффициента шума;
- измерений модуля коэффициента передачи и КСВН;
- измерений мгновенных значений напряжения НЧ сигналов, напряжения постоянного/переменного тока, силы постоянного/переменного тока, сопротивления постоянному току;
- измерений и воспроизведения силы и напряжения постоянного тока, напряжения переменного тока;
- измерений сопротивления изоляции и мгновенных значений напряжения.
Комплекс построен на базе универсальных измерительных каналов (далее - ИК), работающих под управлением промышленной ПЭВМ и включает в себя:
- каналы воспроизведения частоты и мощности ВЧ сигналов в режиме НК;
- каналы воспроизведения сигналов синусоидальной формы в режимах АМ и ЧМ;
- каналы воспроизведения напряжения переменного тока синусоидальной и прямоугольной формы НЧ сигналов;
- ИК частоты и мощности ВЧ сигналов;
- ИК параметров аналоговых модуляций АМ и ЧМ;
- ИК спектральной плотности мощности фазового шума;
- ИК коэффициента шума;
- ИК модуля коэффициентов передачи и отражения;
- ИК мгновенных значений напряжения НЧ сигналов, напряжения и силы постоянного тока, сопротивления постоянному току, напряжения переменного и силы переменного тока;
- каналы измерений и воспроизведения силы и напряжения постоянного тока, силы и напряжения переменного тока источников питания;
- ИК сопротивления изоляции;
- ИК мгновенных значений напряжения.
Принцип действия каналов воспроизведения частоты и мощности ВЧ сигналов в режиме НК, каналов воспроизведения частоты сигнала синусоидальной формы в режимах АМ и ЧМ основан на воспроизведении гармонического синусоидального сигнала и различных видов модулированных сигналов методом прямого цифрового синтеза.
Принцип действия каналов воспроизведения напряжения переменного тока синусоидальной и прямоугольной формы НЧ сигналов основан на формировании базового диапазона частот синтезатором высокой частоты и расширением его в устройстве формирования выходного сигнала, синхронизированного с опорным стабильным по частоте задающим генератором.
Измерительные каналы частоты и мощности ВЧ сигналов, параметров аналоговой (АМ) и частотной (ЧМ) модуляций, спектральной плотности мощности фазового шума реализованы анализатором спектра N9000B.
ИК коэффициента шума реализован анализатором спектра N9000B и генератором шума N4000A.
Принцип действия ИК модуля коэффициентов передачи и отражения основан на раздельном выделении и последующей обработке падающей на объект измерения, отраженной от него и прошедшей через него волн СВЧ сигнала.
Принцип действия ИК напряжения постоянного тока основан на усилении (ослаблении) входного сигнала посредством набора программно управляемых усилителей и делителей напряжения, с последующим аналого-цифровым преобразованием напряжения в цифровой код.
Принцип действия ИК напряжения переменного тока основан на преобразовании среднего квадратического значения напряжения переменного тока в пропорциональное напряжения постоянного тока.
Принцип действия при измерении силы тока основан на измерении напряжения, формируемого на встроенном шунте (сопротивлении с известным значением) при протекании через него электрического тока и вычислении значения силы тока по известной зависимости.
Принцип действия комплекса при измерении сопротивления постоянному току основан на измерении напряжения, образующегося при протекании через сопротивление тока с известным значением, формируемым источником опорного тока.
Каналы измерений и воспроизведения силы и напряжения постоянного тока, силы и напряжения переменного тока источников питания реализованы источниками питания постоянного тока Gen 30-50, источником питания переменного тока ПНБА33-8/300/1200-КР. ИК сопротивления изоляции реализованы мегаомметром M4122RS.
Принцип действия ИК мгновенных значений напряжения основан на аналогоцифровом преобразовании мгновенных значений напряжения в цифровой код,
Конструктивно комплекс представляет собой электронную стойку. В стойку установлены ПЭВМ, радиоизмерительные приборы, источники питания, преобразователи напряжения и электронные блоки. Управление работой комплекса осуществляется ПЭВМ при помощи интерфейса Ethernet. Дополнительно комплекс имеет каналы коммутации и обмена данными по интерфейсам RS-232, RS-422, RS-485 и 100BASE-TX.

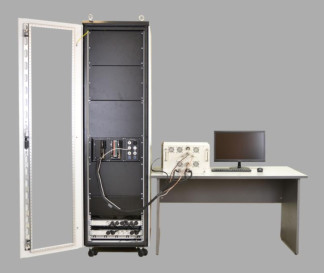

Общий вид комплекса приведен на рисунках 1 и 2.
Заводской номер комплекса нанесен на шильдики, которые крепятся на лицевую сторону стойки и электронные блоки, на наклейки, размещенные на функциональных модулях, как показано на рисунке 3.
1 - Стойка СЭ164; 2 - Блок БЭ251 с набором функциональных модулей; 3 - ПЭВМ;
4 - Анализатор спектра N9000B.
Поверительное клеймо ставится в формуляр ФТКС.411713.295ФО при каждой поверке.
Защита от несанкционированного доступа предусмотрена на винтах крепления боковых экранирующих панелей функциональных модулей комплекса, в виде разрывных наклеек.
Места пломбировки
Комплекс работает под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- управление модулями комплекса;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций PovCalc.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Povcalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Каналы воспроизведения частоты и мощности ВЧ сигналов в режиме НК | |
| Диапазон воспроизведения частоты выходного сигнала синусоидальной формы, МГ ц | от 10 до 5000 |
| Пределы допускаемой относительной погрешности воспроизведения частоты выходного сигнала синусоидальной формы | ±1-10'8 |
| Диапазон воспроизведения мощности выходного сигнала синусоидальной формы, дБм | см. таблицу 3 |
| Пределы допускаемой абсолютной погрешности воспроизведения мощности выходного сигнала синусоидальной формы, дБ | см. таблицу 3 |
| Каналы воспроизведения сигналов синусоидальной формы в режимах АМ и ЧМ | |
| Диапазон несущих частот, МГ ц | от 108 до 400 |
| Диапазон установки коэффициента АМ, % | от 1 до 80 |
| Шаг установки коэффициента АМ, % | 1 |
| Пределы допускаемой абсолютной погрешности установки коэффициента АМ при частоте модулирующего сигнала 1 кГц, % | ±3 |
| Диапазон установки девиации частоты ЧМ сигнала, Г ц | от 1000 до 1-104 |
| Шаг установки девиации частоты ЧМ сигнала, Г ц | 100 |
| Пределы допускаемой абсолютной погрешности установки девиации частоты при частоте модулирующего сигнала 1 кГц, Гц | ±300 |
| Каналы воспроизведения напряжения переменного тока синусоидальной и прямоугольной формы НЧ сигналов | |
| Диапазон воспроизведения частоты выходного сигнала, Гц | от 1-103 до 1-107 |
| Шаг установки частоты выходного сигнала, Гц | 0,1 |
| Пределы допускаемой относительной погрешности воспроизведения частоты выходного сигнала | ±2-10'6 |
| Диапазон воспроизведения напряжения выходного сигнала, В | от 0,01 до 10 |
| Шаг установки напряжения выходного сигнала, В | 0,01 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения выходного сигнала, % | ±10 |
| ИК частоты и мощности ВЧ сигналов | |
| Диапазон измерений частоты входного сигнала, МГц | от 10 до 5000 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала, не более | ± 2-10'7 |
| Диапазон измерений мощности входного сигнала, дБм | см. таблицу 4 |
| Пределы допускаемой абсолютной погрешности измерений мощности входного сигнала, дБ, не более | см. таблицу 4 |
| ИК параметров аналоговых модуляций АМ и ЧМ | |
| Диапазон несущих частот, МГ ц | от 108 до 400 |
| Диапазон измерений коэффициента АМ, % | от 1 до 90 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента АМ при частоте модулирующего сигнала 1 кГц, % | ±3 |
| Диапазон измерений девиации частоты ЧМ сигнала, Г ц | от 1000 до 1-104 |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты ЧМ сигнала при частоте модулирующего сигнала 1 кГц, Гц | ±300 |
| Наименование характеристики | Значение |
| ИК спектральной плотности мощности фазового шума | |
| Диапазон рабочих частот, МГц | от 100 до 5000 |
| Диапазон отстройки от несущей частоты, Г ц | от 100 до 1-106 |
| Диапазон измерений спектральной плотности мощности фазового шума относительно несущей частоты в полосе 1 Гц, дБ | от -135 до 0 |
| Пределы допускаемой абсолютной погрешности измерений спектральной плотности мощности фазового шума, дБ | ±2 |
| ИК коэффициента шума | |
| Диапазон измерений коэффициента шума, дБ | от 0 до 6 |
| Диапазон рабочих частот, МГц | от 100 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента шума, дБ | ±1 |
| ИК модуля коэффициентов передачи и отражения | |
| Диапазон измерений КСВН | от 1 до 2 |
| Диапазон измерений модуля коэффициента передачи, дБ | от - 50 до +30 |
| Диапазон рабочих частот, МГц | от 60 до 5000 |
| Пределы допускаемой относительной погрешности измерений КСВН, % | ±3 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ | ±1 |
| ИК мгновенных значений напряжения НЧсигналов, напряжения и силы постоянного тока, сопротивления постоянному току, напряжения переменного и силы переменного тока | |
| Диапазоны измерений мгновенных значений напряжения НЧ сигналов, В | от 0,01 до 10 от -10 до -0,01 |
| Пределы допускаемой относительной погрешности измерений мгновенных значений напряжения НЧ сигналов, % | ±5 |
| Диапазон измерений сопротивления постоянному току, Ом | от 10 до 1-108 |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, % | ±1 |
| Диапазон измерений напряжения постоянного тока, В | от 0,1 до 300 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,5 |
| Диапазон измерений напряжения переменного тока в диапазоне частот от 10 до 400 Гц, В | от 0,1 до 300 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±1 |
| Диапазон измерений силы постоянного тока, А | от 0,01 до 3 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±1 |
| Диапазон измерений силы переменного тока в диапазоне частот от 10 до 400 Гц, А | от 0,1 до 3 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±1 |
| Наименование характеристики | Значение |
| Каналы измерений и воспроизведения силы и напряжения постоянного тока, силы и напряжения переменного тока источников питания | |
| Диапазон воспроизведения и измерений напряжения постоянного тока, В | от 0,5 до 30 |
| Пределы допускаемой относительной погрешности воспроизведения и измерений напряжения постоянного тока, % | ±0,3 |
| Диапазон воспроизведения и измерений силы постоянного тока, А | от 0,2 до 50 |
| Пределы допускаемой относительной погрешности воспроизведения и измерений силы постоянного тока, % | ±0,6 |
| Диапазон воспроизведения и измерений напряжения переменного тока в диапазоне частот от 15 до 1200 Гц, В | от 10 до 300 |
| Пределы допускаемой относительной погрешности воспроизведения и измерений напряжения переменного тока, % | ±1 |
| Диапазон воспроизведения и измерений силы переменного тока в диапазоне частот от 50 до 1200 Гц, А | от 0,1 до 12 |
| Пределы допускаемой относительной погрешности воспроизведения и измерений силы переменного тока, % | ±1 |
| ИК сопротивления изоляции | |
| Диапазон измерений сопротивления изоляции, Ом | от 1-105 до 1-108 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % | ±3 |
| ИК мгновенных значений напряжения | |
| Диапазон измерений мгновенных значений напряжения, при частоте входного сигнала 50 Гц, В | от 0,05 до 5 |
| Пределы допускаемой относительной погрешности измерений мгновенных значений напряжения, % | ±3 |
Таблица 3 - Метрологические характеристики комплексов при воспроизведении мощности ВЧ сигналов в режиме НК
| Частота выходного сигнала синусоидальной формы в режиме НК, МГц | Диапазон воспроизведения мощности выходного сигнала, дБм | Пределы допускаемой абсолютной погрешности воспроизведения мощности выходного сигнала, дБ |
| 50,00000; 108,00000; 121,50000; 124,01250; 130,00000; 135,00000; 140,00000; 141,00000; 150,00000; 156,80000; 157,00833; 174,00000; 200,00000; 225,00000; 225,05000; 243,00000; 250,00000; 268,71250; 295,00000; 300,00000; 312,50000; 330,00000; 356,26250; 370,00000; 399,95000; 400,00000 | от -110 до -100 | не нормируется |
| от -100 до 0 | ±2,4 | |
| 804;896 | от -50 до -5 | ±2,4 |
| 950; 1050; 1200;1300; 1400; 1450; 1600; 1700; 1750 | от -110 до -100 | не нормируется |
| от -100 до -5 | ±2,5 | |
| 4400;4410; 4430; 4460; 4470; 4500; 4510; 4520;4640; 4650; 4700; 4880; 4890; 4910; 4940; 4970; 4990; 5000 | от -50 до -5 | ±3,5 |
Таблица 4 - Метрологические характеристики комплексов при измерении мощности ВЧ сигналов
| Частота входного сигнала, МГц | Диапазон измерения мощности ВЧ сигнала, дБм | Пределы допускаемой абсолютной погрешности измерений мощности входного сигнала, дБ |
| 50,00000; 108,00000; 121,50000; 124,01250; 130,00000; 135,00000; 140,00000; 141,00000; 150,00000; 156,80000; 157,00833; 174,00000; 200,00000; 225,00000; 225,05000; 243,00000; 250,00000; 268,71250; 295,00000; 300,00000; 312,50000; 330,00000; 356,26250; 370,00000; 399,95000; 400,00000 | от -95 до +5 | ±2,0 |
| 950; 1050; 1200;1300; 1400; 1450; 1600; 1700; 1750 | от -85 до -10 | ±2,5 |
| 804;896 | от -100 до +5 | ±2,5 |
| 4400;4410; 4430; 4460; 4470; 4500; 4510; 4520;4640; 4650; 4700; 4880; 4890; 4910; 4940; 4970; 4990; 5000 | ±3,0 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц | от 349,6 до 410,4 от 47 до 53 |
| Сопротивление защитного заземления стойки СЭ164 и блока БЭ251, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания относительно корпуса стойки СЭ164 и блока БЭ251, МОм, не менее | 20 |
| Электрическая прочность изоляции цепи сетевого питания стойки СЭ164 и блока БЭ251 в течение 1 минуты, В, не менее | 1500 |
| Потребляемая мощность, кВА, не более | 10 |
| Габаритные размеры стойки СЭ164, мм, не более длина ширина высота | 800 600 2200 |
| Масса стойки СЭ164 без учета ЗИП-О и ПЭВМ, кг, не более | 350 |
| Нормальные условия эксплуатации температура окружающего воздуха, °С относительная окружающего влажность воздуха при температуре +25 °С, %, не более атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится в виде шильдика на лицевую сторону корпуса стойки комплекса
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Комплекс базовый НАСК системы связи АТЕ CS-M | - | 1 шт. |
| Комплект ЗИП-О | ФТКС.305656.249 | 1 шт. |
| Руководство по эксплуатации | ФТКС.411713.295РЭ | 1 экз. |
| Формуляр | ФТКС.411713.295ФО | 1 экз. |
| ПО на CD (компакт-дисках) | - | 1 шт. |
приведены в документе ФТКС.411713.295РЭ «Комплексы базовые НАСК системы связи АТЕ CS-M» Руководство по эксплуатации, раздел 12 «Порядок работы».
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.641-2014 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волновых трактах в диапазоне частот от 0,03 до 37,5 ГГц
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
Приказ Росстандарта от 29 мая 2018 г. № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Росстандарта от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ФТКС.411713.295ТУ Комплекс базовый НАСК системы связи ATE CS-M. Технические условия
