Назначение
Мультиметры цифровые 34400А (далее - мультитметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, частоты периодического сигнала прямоугольной формы, электрического сопротивления постоянного тока и электрической ёмкости.
Описание
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму аналогово-цифровым преобразователем (АЦП) с низким уровнем шумов, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчёта измеряемого параметра и отображения результатов на жидкокристаллической дисплее. Для измерения значения напряжения и силы переменного тока в мультиметрах использованы детекторы среднеквадратических значений.
Мультиметры цифровые 34400А выпускаются в модификациях 34465А и 344470А.
Конструктивно мультиметры выполнены в виде моноблока в защищённом корпусе как портативные многофункциональные измерительные приборы, питающиеся от сети переменного тока. Мультиметры состоят из основных модулей: входные делители, блок нормализации сигнала, АЦП, микропроцессор, жидкокристаллический дисплей. На передней панели мультиметров расположены: выключатель питания, жидкокристаллический дисплей, функциональные клавиши, входные разъёмы. На задней панели мультиметров расположены: разъёмы интерфейсов USB, LAN, GPIB (поставляется опционально), предохранитель, вход внешнего запуска, разъем сетевого кабеля.

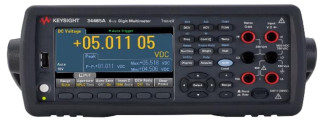

Внешний вид мультиметров, место нанесения наклейки со знаком утверждения типа средств измерений представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр мультиметров размещена на задней панели.
Различие мультиметров заключается в метрологических характеристиках при измерении напряжения постоянного тока, указанных в таблицах 2 и 3. Мультиметр 34465А является 6,5 разрядным, мультиметр 34470А - 7,5 разрядным.
Место нанесения знака утверждения типа
1
L
KEYSIGHT 34470Д 7vj OigH Multimeter Trjet
ocv *cv Otw
P*t^> iOHtn
+1.123 456 8
[ P*ak '___VDC
Г* P-P:+O.QOO 9 VDC
t SffiPtc :
R)*t«je Ap»rtur» Awto Iff nt f"TICV Pjmiq ■ Claw^
iv '■■••с. им a
мгаа
04мг va -* *
Р исунок 2 - Общий вид мультиметров цифровых 34470А_ Места пломбирования
Программное обеспечение
Встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
|
Значение
|
Идентификационное наименование ПО
|
34460А/34461А/34465А/34470А
Firmware
|
Номер версии (идентификационный номер) ПО
|
не ниже 3.01
|
Цифровой идентификатор ПО
|
-
|
Технические характеристики
Основные метрологические и технические характеристики мультиметров представлены в таблицах 2-11.
Таблица 2 - Метрологические характеристики мультиметров 34465А в режиме измерения напряжения постоянного тока
Верхний
предел
поддиапазона
измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
100 мВ
|
±(5 • 10-5 • U1) + 3,5 • 10-5 • ипр2))
|
±(2 • 10-6 • U + 5 • 10-6 • U^)
|
1 В
|
±(3,5 • 10-5 • U + 4 • 10-6 • ипр)
|
±(2 • 10-6 • U + 1 • 10-6 • U^)
|
10 В
|
±(3 • 10-5 • U + 4 • 10-6 • U^)
|
±(2 • 10-6 • U + 1 • 10-6 • U^)
|
100 В
|
±(4 • 10-5 • U + 6 • 10-6 • U^)
|
±(2 • 10-6 • U + 1 • 10-6 • U^)
|
1000 В
|
±(4 • 10-5 • U + 6 • 10-6 • U^)
|
±(2 • 10-6 • U + 1 • 10-6 • U^)
|
1) U - измеренное значение
2) ипр - верхнее значение предела поддиапазона измерений
3) На каждый 1 В при измерении свыше 500 В значение предела допускаемой основной абсолютной погрешности измерений увеличивается на 0,02 мВ.
|
Верхний
предел
поддиапазона
измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
100 мВ
|
±(4 • 10-5 • U1) + 3,5 • 10-5 • Ц:р2))
|
±(1 • 10-6 • U + 5 • 10-6 • Uпр)
|
1 В
|
±(2 • 10-5 • U + 4 • 10-6 • U^)
|
±(1 • 10-6 • U + 1 • 10-6 • U^)
|
10 В
|
±(1,6 • 10-5 • U + 2- 10-6 • U^)
|
±(1 • 10-6 • U + 1 • 10-6 • U^)
|
100 В
|
±(3,8 • 10-5 • U + 6 • 10-6 • U^)
|
±(1 • 10-6 • U + 1 • 10-6 • U^)
|
1000 В
|
±(3,8 • 10-5 • U + 6 • 10-6 • Uпр)
|
±(1 • 10-6 • U + 1 • 10-6 • Uпр)
|
1) U - измеренное значение
2) ипр - верхнее значение предела поддиапазона измерений
3) На каждый 1 В при измерении свыше 500 В значение предела допускаемой основной абсолютной погрешности измерений увеличивается на 0,02 мВ.
|
Таблица 4 - Метрологические характеристики мультиметров в режиме измерения напряжения переменного тока
Верхний
предел
поддиапазона
измерений
|
Частота
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5)оС
|
Температурный коэффициент/ оС
|
100 мВ; 1 В; 10 В; 100 В; 300 В; 750 В;
|
от 3 до 5 Гц включ.
|
±(5 • 10-3 •U1)+2 • Ю^^р2-*)
|
±(1•10-4•U+3•10-5•Uпр)
|
св. 5 до 10 Гц включ.
|
±(1 • 10-3^U+2^ Ю^^пр)
|
±(8•10-5•U+3•10-5•Uпр)
|
св.10 Гц до 20 кГц включ.
|
±(5 • 10-4U+2^ Ю^^пр)
|
±(7•10-5•U+3•10-5•Uпр)
|
св. 20 до 50 кГц включ.
|
±(7^ 10-4U+3 • Ю^^пр)
|
±(1•10-4•U+5•10-5•Uпр)
|
св. 50 до 100 кГц включ.
|
±(15 • 10-4U+5 • Ю^^пр)
|
±(6•10-4•U+8•10-5•Uпр)
|
св. 100 до 300 кГц
|
±(1•10-2•U+1•10-3•Uпр)
|
±(2^ 10-3^U+2^ Ю^^пр)
|
1) U - измеренное значение
2) U^ - верхнее значение предела поддиапазона измерений
3) На каждый 1 В при измерении свыше 500 В значение предела допускаемой основной абсолютной погрешности измерений увеличивается на 0,02 мВ.
|
Таблица 5 - Метрологические характеристики мультиметров в режиме измерения силы постоянного тока
Верхний
предел
поддиапазона
измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
1 мА
|
±(
5
0 I1 5 0
5
1
п
р
2)
|
±(
5
0
5
I
5
0
6
I
п
р)
|
10 мА
|
)р
п
1
о
2
+
I
ТТ
о
5
±(
|
±(
2
0
5
I
2
0
5
I
п
р)
|
100 мА
|
±(
5
0 4
1
5
0
5
I
п
р)
|
)р
п
I
-6
-0
5
+
I
-5
-0
(2
±(
|
1 А
|
)р
п
I
-0
+
I
-0
00
±(
|
)р
п
I
-5
-0
+
I
-5
-0
5
±(
|
3 А
|
)р
п
1
-0
2
+
I
СО
-0
(2
±(
|
±(
5
0
5
I
2
0
5
I
п
р)
|
10 А
|
±(1,2 • 10-3 • I + 1 • 10-4 • 1пр)
|
±(
5
0
5
I
+
0
5
I
п
р)
|
1) I - измеренное значение
2) I^ - верхнее значение предела поддиапазона измерений
3) На каждый 1 А при измерении свыше 5 А значение предела допускаемой основной абсолютной погрешности измерений увеличивается на 2 мА.
|
Таблица 6 - Метрологические характеристики мультиметров в режиме измерения силы переменного тока
Верхний
предел
поддиапазона
измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5)оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
Частота от 3 Гц до 5 кГц включ.
|
100 мкА; 1 мА; 10 мА; 100 мА; 1 А
|
2)
р
п
I
-4
-0
4
+
II
-3
-0
±(
|
±(
5
0
4
I
6
0
5
I
п
р)
|
3 А
|
±(2,3 • 10-3 • I + 4 • 10-4 • W)
|
±(
5
0
4
I
6
0
5
I
п
р)
|
10 А
|
±(
5
0
3
I
4
0
4
I
п
р)
|
±(
5
0
4
I
6
0
5
I
п
р)
|
1) I - измеренное значение
2) I^ - верхнее значение предела поддиапазона измерений
3) На каждый 1 А при измерении свыше 5 А значение предела допускаемой основной абсолютной погрешности измерений увеличивается на 2 мА.
|
Диапазон измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
от 3 до 10 Гц включ.
|
±7 • 10-4 • F1)
|
±2 • 10-6 • F
|
св. 10 до 100 Гц включ.
|
±3 • 10-4 • F
|
±2 • 10-6 • F
|
св. 0,1 до 1 кГц включ.
|
±7 • 10-5 • F
|
±2 • 10-6 • F
|
св. 1 до 300 кГц включ.
|
±7 • 10-5 • F
|
±2 • 10-6 • F
|
1) F - измеренное значение частоты переменного тока.
2) Значение напряжения входного сигнала не менее 100 мВ.
|
Таблица 8 - Метрологические характеристики мультиметров в режиме измерения частоты периодического сигнала прямоугольной формы (пределы измерений 100 мВ, 1В, 10 В, 100 В, 750 В)
Диапазон измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
от 10 до 300 кГц включ.
|
±6 • 10-5 • F1)
|
±
2
о
6
F
|
1) F - измеренное значение частоты переменного тока.
2) Значение напряжения входного сигнала не менее 100 мВ.
|
Верхний
предел
поддиапазона
измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
100 Ом
|
±(6 • 10-5 • R1) + 4 • 10-5 • Rпр2))
|
±(2 • 10-6 • R + 5 • 10-6 • R^)
|
1 кОм
|
±(4 • 10-5 • R + 5 • 10-6 • Rпр)
|
±(2 • 10-6 • R + 1 • 10-6 • R^)
|
10 кОм
|
±(4 • 10-5 • R + 5 • 10-6 • Rпр)
|
±(2 • 10-6 • R + 1 • 10-6 • R^)
|
100 кОм
|
±(4 • 10-5 • R + 5 • 10-6 • Rпр)
|
±(2 • 10-6 • R + 1 • 10-6 • R^)
|
1 МОм
|
±(7 • 10-5 • R + 5 • 10-6 • Rпр)
|
±(2 • 10-6 • R + 2 • 10-6 • R^)
|
10 МОм
|
±(25 • 10-5 • R + 1 • 10-5 • Rпр)
|
±(3 • 10-5 • R + 4 • 10-6 • R^)
|
100 МОм
|
±(3 • 10-3 • R + 1 • 10-5 R^)
|
±(1 • 10-4 • R + 1 • 10-6 • R^)
|
1 ГОм
|
±(3 • 10-2 • R + 1 • 10-5 R^)
|
±(1 • 10-3 • R + 1 • 10-6 • R^)
|
|
ное значение электрического сопротивления постоянного тока. предел поддиапазона измерений ускаемой основной абсолютной погрешности измерений нормируются для режима измерения сопротивления или при 2-х проводном измерении при использовании 1ения подключаемых проводов;
вания функции обнуления подключаемых проводов добавляется дополнительная
,2 Ом при измерении по 2-х проводной схеме измерения;
измерений от 100 МОм до 1 ГОм используется только 2-х проводная схема
|
1) R - измерен
2) R^ - верхний
3) Пределы доп 4-х проводногс функции обнул
4) Без использо погрешность 0
5) В диапазоне измерений.
|
Таблица 10 - Метрологические характеристики мультиметров в режиме измерения электрической ёмкости
Верхний предел
поддиапазона
измерений
|
Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающего воздуха (23 ± 5) оС
|
Температурный коэффициент/ оС
|
1
|
2
|
3
|
1 нФ
|
±(5 • 10-3 • С1) + 5 • 10-3 • Спр2))
|
±(5 • 10-4 • С + 5 • 10-4 • Спр)
|
10 нФ
|
±(4 • 10-3 • С + 1 • 10-3 • Спр)
|
±(5 • 10-4 • С + 1 • 10-4 • Спр)
|
100 нФ
|
±(4 • 10-3 • С + 1 • 10-3 • Спр)
|
±(5 • 10-4 • С + 1 • 10-4 • Спр)
|
1 мкФ
|
±(4 • 10-3 • С + 1 • 10-3 • Спр)
|
±(5 • 10-4 • С + 1 • 10-4 • Спр)
|
10 мкФ
|
±(4 • 10-3 • С + 1 • 10-3 • Спр)
|
±(5 • 10-4 • С + 1 • 10-4 • Спр)
|
100 мкФ
|
±(4 • 10-3 • С + 1 • 10-3 • Спр)
|
±(5 • 10-4 • С + 1 • 10-4 • Спр)
|
1) С - измеренное значение электрического сопротивления постоянного тока.
2) Спр - верхний предел поддиапазона измерений
3) При измерении электрической ёмкости необходимо использовать функцию «Математическое обнуление».
|
Наименование характеристики
|
Значение
|
Напряжение переменного тока частотой 50 Гц, В
|
от 198 до 242
|
Габаритные размеры средства измерений, мм, не более
|
|
- высота
|
103,8
|
- ширина
|
261,2
|
- длина
|
303,2
|
Масса, кг, не более
|
3,76
|
Условия эксплуатации:
|
|
- температура окружающего воздуха, °С
|
от +5 до +50
|
- относительная влажность окружающего воздуха, %
|
до 80
|
Знак утверждения типа
наносится на лицевую панель мультиметра в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование
|
Обозначение
|
Количество
|
Мультиметр цифровой 34400
|
|
1 *
1 шт.
|
Комплект принадлежностей
|
|
1 шт.
|
Руководство по эксплуатации
|
|
1 экз.
|
Методика поверки
|
651-21-038 МП
|
1 экз.
|
* - модификация 34465А или 34470А по заказу
|
Сведения о методах измерений
приведены в разделах «Функции прибора» и «Учебное пособие по измерениям» документа «Мультиметры цифровые 34400А. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к мультиметрам цифровым 34400А
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110"1 до 2109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. №1053 Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. №2091
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 №575
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. №1621
ГОСТ 8.564-98 «ГСИ. Государственная поверочная схема для средств измерений электрической емкости в диапазоне частот от 1 до 100 МГц»
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3456.
