| Номер в госреестре | 84168-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TCR |
| Изготовитель | S.T.E. Strumenti Transformatori Elettrici S.r.l., Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TCR (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций TCR/463, TCR/3668, TCR/3871, TCR/3872, которые отличаются друг от друга значениями номинального первичного и вторичного тока, классом точности вторичных обмоток, количеством вторичных обмоток, габаритными размерами и массой.
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы состоят из металлического или пластикового корпуса со съемной пластиковой крышкой для клемм, замкнутого сердечника и вторичных обмоток.
Трансформаторы являются встроенными и не имеют собственной первичной обмотки. Первичной обмоткой трансформатора тока является проводник, проходящий через внутреннее окно трансформатора, по которому протекает измеряемый переменный ток, а ко вторичной подключаются измерительные приборы. Ток, протекающий во вторичной обмотке трансформатора, пропорционален току, протекающему в его первичной обмотке.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку трансформатора типографским способом в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.
Знак утверждения типа на трансформаторы не наносится.
Общий вид трансформаторов и обозначение места нанесения заводского номера, представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.

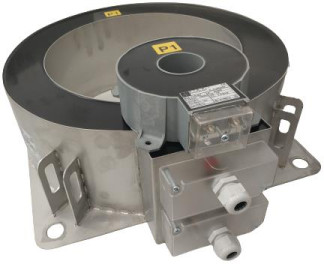

Рисунок 1 - Общий вид трансформаторов и обозначение места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный первичный ток, А - TCR/463 | 400 |
| - TCR/3668 | 8000 |
| - TCR/3871, TCR/3872 | 7000 |
| Номинальный вторичный ток, А - TCR/463 | 5 |
| - TCR/3668, TCR/3871, TCR/3872 | 1 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока, Гц | 50 |
| Количество вторичных обмоток - TCR/463 | 1 |
| - TCR/3668 | 3 |
| - TCR/3871, TCR/3872 | 4 |
| Наименование характеристики | Значение |
| Классы точности вторичных обмоток по ГОСТ 7746-2015 - для измерений: | |
| - TCR/463 | 1 |
| - TCR/3668, TCR/3871, TCR/3872 | 0,2 |
| - для защиты: | |
| - TCR/463 | - |
| - TCR/3668, TCR/3871, TCR/3872 | 5P |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, ВА | |
| - TCR/463 | 15 |
| - TCR/3668 | 10 |
| - TCR/3871, TCR/3872 | 10, 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений | |
| - TCR/463 | 5 |
| - TCR/3668, TCR/3871, TCR/3872 | 10 |
| Номинальная предельная кратность вторичных обмоток для защиты | |
| - TCR/463 | - |
| - TCR/3668 | 30 |
| - TCR/3871, TCR/3872 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - TCR/463: | |
| - длина | 182 |
| - ширина | 145 |
| - высота | 55 |
| - TCR/3668: | |
| - длина | 485 |
| - ширина | 445 |
| - высота | 150 |
| - TCR/3871, TCR/3872: | |
| - длина | 485 |
| - ширина | 445 |
| - высота | 220 |
| Масса, кг, не более | |
| - TCR/463 | 4 |
| - TCR/3668 | 40 |
| - TCR/3871, TCR/3872 | 60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -20 до +80 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | TCR | 1 шт. |
| Руководство по эксплуатации | ТТСТ. 27.11.42.000.01РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
указаны в разделе 1 руководства по эксплуатации.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
