| Номер в госреестре | 84172-21 |
| Наименование СИ | Резервуары стальные горизонтальные |
| Обозначение типа СИ | РГ |
| Изготовитель | Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные РГ (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их хранения, приема и отпуска.
Резервуары изготовлены в следующих модификациях: РГ-75, РГ-50, РГ-50 (5/45).
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные, горизонтальные, цилиндрические, одностенные или двустенные емкости с усечено-коническими днищами и горловиной, имеющие одну или более камер. Резервуары оборудованы технологическими люками и приемораздаточными патрубками. Конструкция резервуаров предусматривает наземную и подземную установку.
Резервуары РГ-75 зав. № 5303, РГ-75 зав. № 5305, РГ-50 зав. № 5293, РГ-50 (5/45) зав. № 4344 расположены на территории базового склада ГСМ АО «Совэкс», по адресу г. Санкт-Петербург, ул. Пилотов д. 35. Заводской номер наносится типографским способом в паспорт резервуара и на металлический шильдик резервуара методом фотопечати. Эскиз резервуаров стальных горизонтальных РГ-75, РГ-50, РГ-50 (5/45) и общий вид представлен на рисунке 1 и 2.

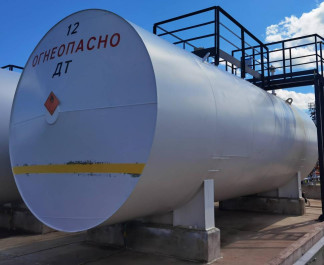

Рисунок 2 - Общий вид резервуаров РГ
Пломбирование резервуаров стальных горизонтальных РГ-75, РГ-50, РГ-50 (5/45) не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГ-75 | РГ-50 | РГ-50 (5/45) | |
| Номинальная вместимость, м3 | 75 | 50 | 50 |
| Количество камер, шт. | 1 | 1 | 2 |
| Номинальная вместимость камеры, м3 | 75 | 50 | 5+45 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - Температура окружающей среды при эксплуатации, °С | от -40 до + 50 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта резервуара методом печати.
аблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный | РГ(РГ-75, РГ-50, РГ-50 (5/45) | 4 шт. |
| Паспорт | - | 4 экз. |
приведены в разделе 10 паспорта
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
