| Номер в госреестре | 84174-21 |
| Наименование СИ | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-23 и котельных, входящих в состав филиала |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала (далее - АСКУТЭ ТЭЦ-23) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Принцип действия АСКУТЭ ТЭЦ-23 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ТЭЦ-23 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-23 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ТЭЦ-23 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-23, РТС «Ростокино», РТС «Переяславская», Мини-ТЭС «Измайлово», РТС «Бабушкино-1». Перечень узлов учета (УУ) приведен в таблице 1.
Таблица 1 - Перечень УУ
| Наименование | |||
| № | ТЭЦ-23 | № | ТЭЦ-23 |
| 1 | Магистраль М1, Богородское | 12 | Холодная вода тр.2 |
| 2 | Магистрали М2, М3, Измайлово 1, 2 | 13 | Аварийный подпиток от Клязьминского промводовода |
| 3 | Магистраль М4, Ростокино | ||
| 4 | Магистраль М5, Центр | 14 | Аварийный подпиток ДПТС 3,4 |
| 5 | Магистраль М6, Южное Измайлово | 15 | Аварийный подпиток от ВДУ |
| 6 | Нормальный подпиток ВДУ | 16 | Аварийный подпиток 2-й очереди технической водой |
| 7 | Нормальный подпиток ДПТС-3,4 | ||
| 8 | Подпиток от ТГ -1 | 17 | Аварийный подпиток от дренчерного пожаротушения |
| 9 | Подпиток от ТГ-3 | ||
| 10 | Греющая вода на ВДУ | 18 | Наружный воздух |
| 11 | Холодная вода тр. 1 | - | - |
| Наименование | |||
| № | РТС «Бабушкино-1» | № | РТС «Переяславская» |
| 19 | Сетевая вода | 26 | Вывод 1 |
| 20 | Подпиток | 27 | Вывод 2 |
| 21 | Холодная вода | 28 | Подпиток |
| № | РТС «Ростокино | 29 | Холодная вода |
| 22 | Левое направление | № | Мини-ТЭС «Измайлово» |
| 23 | Правое направление | 30 | Вывод Т/С |
| 24 | Подпиток | 31 | Подпитка с/в |
| 25 | Холодная вода | 32 | Холодная вода |
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-23. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Таблица 2 - Перечень СИ
| №1 | Наименование | Рег. № в ФИФ ОЕИ | Кол-во |
| 1 | 2 | 3 | 4 |
| 1, 3-5, 19, 22, 23, 26, 27 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 2 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 2 шт. 3 шт. 3 комп. 2 3 шт. |
| 6-7 | Теплосчетчик ЭМИС-ЭСКО 2210: - вычислитель УВП-280А.01 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - термометр платиновый технический ТПТ-1-3 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 8-10, 20, 24, 28, 31 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - теплосчетчик ВИС.Т3 исполнение ВС - термометр платиновый технический ТПТ-1-3 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 11, 12 | Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - датчик давления ЭМИС-БАР 103Н - термометр платиновый технический ТПТ-1-3 | 48574-11 53503-13 72888-18 46155-10 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 13 | Расходомер-счетчик электромагнитный РМ5-П Термопреобразователь платиновый технический ТПТ-1 Преобразователи давления измерительные АИР-20 | 20699-00 14640-05 46375-11 | 1 шт. 1 шт. 1 шт. |
| 1 | 2 | 3 | 4 |
| 14 | Вычислитель УВП-280 Расходомер-счетчик ультразвуковой «ИРВИКОН-СВ200»; Термопреобразователь платиновый технический ТПТ-1 Преобразователи давления измерительные АИР-20 | 18379-04 23451-02 14640-05 63044-16 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 15 | Вычислитель УВП-280 Расходомер-счетчик ультразвуковой «ИРВИКОН-СВ200»; Термопреобразователь платиновый технический ТПТ-1 Преобразователи давления измерительные АИР-20 | 18379-04 23451-02 14640-05 30402-05 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 16 | Расходомер-счетчик электромагнитный РМ5 Термопреобразователь платиновый технический ТПТ-1 Преобразователи давления измерительные АИР-20 | 20699-06 14640-05 63044-16 | 1 шт. 1 шт. 1 шт. |
| 17 | Расходомер-счетчик электромагнитный РМ5 Термопреобразователь сопротивления из платины и меди ТС Преобразователи давления измерительные АИР-20 | 20699-06 18131-09 63044-16 | 1 шт. 1 шт. 1 шт. |
| 18 | Вычислитель УВП-280 Преобразователи давления измерительные АИР-20 Термопреобразователь сопротивления платиновый ТСП-Р | 18379-09 63044-16 22557-02 | 1 шт. 1 шт. 1 шт. |
| 213 , 253 293 , 323 | - термометр платиновый технический ТПТ-1-3 | 46155-10 | 1 шт. |
| 30 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - теплосчетчик ВИС.Т3 исполнение ВС - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности; 3 Данные УУ для подключения термометров платиновых технических ТПТ-1-3 используют УВП-280 из состава других УУ, соответственно: УУ 21 подключается через УВП-280 из состава УУ 20; УУ 25 подключается через УВП-280 из состава УУ 24; УУ 29 подключается через УВП-280 из состава УУ 28; УУ 32 подключается через УВП-280 из состава УУ 31. | |||
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

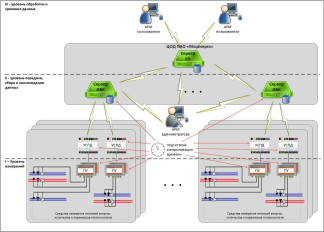

Структурная схема АСКУТЭ ТЭЦ-23 приведена на рисунке 1.
АСКУТЭ ТЭЦ-23 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-23, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем.
Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-23 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-23, приведенные в таблицах 5-10. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-23 как их неотъемлемая часть.
АСКУТЭ ТЭЦ-23 позволяет по цифровым интерфейсам опрашивать теплосчетчики, установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
- хранение и ведение базы данных параметров теплоносителей;
АСКУТЭ ТЭЦ-23 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-23, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-23 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-23 указан в формуляре.
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-23 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ТЭЦ-23, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ТЭЦ-23 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-23;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-23 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-23;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-23;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-23;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-23. Нормирование метрологических характеристик АСКУТЭ ТЭЦ-23 проведено с учетом
влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-23 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-23;
- для ПО СУ - «высокий»;
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Теплоэнергоучет. Метролог |
| Идентификационное наименование ПО | US-ME |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | E72C3A765F0313287A953BE75B6BE96F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 4 - Идентификационные данные ПО ВУ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-23 |
| Номер версии (идентификационный номер) ПО | 0.1.707 |
| Цифровой идентификатор ПО (контрольная сумма) | 9a05d029728b0f600d8b2c143f4669e5 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Наименование характеристики | Значения, обеспечиваемые применяемыми СИ | Режим ТЭЦ-23 |
| 1 | 2 | 3 |
| 1. Магистраль М1, Богородское (DN1400) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 194,14 до 58796,08 от 194,14 до 58796,08 | от 1500 до 13500 от 1500 до 13500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,49 до ±0,82 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,59 до ±3,43 | от ±0,61 до ±0,94 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec но не более ±6,5 | от ±1,62 до ±2,42 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 2. Магистрали М2, М3 - Измайлово 1,2 (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий (Измайлово 1) - обратный (Измайлово 1) - обратный (Измайлово 2) | от 142,63 до 43197,12 от 142,63 до 43197,12 от 142,63 до 43197,12 | от 450 до 11000 от 450 до 11000 от 450 до 11000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,46 до ±3,31 | от ±0,49 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,59 до ±3,43 | от ±0,61 до ±1,48 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С - подающий (Измайлово 1) - обратный (Измайлово 1) - обратный (Измайлово 2) | от 0 до +180 от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий (Измайлово 1) - обратный (Измайлово 1) - обратный (Измайлово 2) | от ±0,6 до ±1,32 от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 от ±0,76 до ±0,86 |
| Диапазон измерений избыточного давления, МПа - подающий (Измайлово 1) - обратный (Измайлово 1) - обратный (Измайлово 2) | от 0 до 1,6 от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 1,0 от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % - при наличии теплоносителя только в магистрали Измайлово 1, % - при наличии теплоносителя в магистралях Измайлово 1 и Измайлово 2, % | Ef + Et + Ec но не более ±6,5 | от ±1,62 до ±3,22 от ±1,49 до ±6,5 |
| 3. Магистраль М4, Ростокино (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 450 до 12000 от 450 до 12000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,49 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,59 до ±3,43 | от ±0,61 до ±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec но не более ±6,5 | от ±1,62 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 4. Магистраль М5, Центр (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 400 до 11000 от 400 до 11000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,49 до ±1,47 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,59 до ±3,43 | от ±0,61 до ±1,59 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec но не более ±6,5 | от ±1,63 до ±3,07 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 5. Магистраль М6, Южное Измайлово (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 250 до 18000 от 250 до 18000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±2,08 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,59 до ±3,43 | от ±0,60 до ±2,20 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,5 | от ±0,6 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec но не более ±6,5 | от ±1,61 до ±3,68 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 6. Нормальный подпиток ВДУ (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 8,92 до 2700 | от 63 до 1600 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,46 до ±3,31 | от ±0,86 до ±0,47 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,59 до ±3,43 | от ±0,98 до ±0,59 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,19 до ±3,72 | |
| 1 | 2 | 3 |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,41 | от ±1,16 до ±3,41 |
| 7. Нормальный подпиток ДПТС-3,4 (DN400) | ||
| Диапазон измерений объемного расхода, м3/ч | от 15,85 до 4800 | от 100 до 1600 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,46 до ±3,31 | от ±0,48 до ±0,90 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,02 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,19 до ±3,72 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,41 | от ±1,16 до ±3,41 |
| 8. Подпиток от ТГ-1 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,19 до ±3,72 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,41 | от ±1,16 до ±3,41 |
| 9. Подпиток от ТГ-3 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности, измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,19 до ±3,72 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,41 | от ±1,16 до ±3,41 |
| 10. Греющая вода на ВДУ (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,0 до 1000 | от 1,0 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,00 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,19 до ±3,72 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,41 | от ±1,16 до ±3,41 |
| 11. Холодная вода тр. 1 | ||
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,65 | от ±0,53 до ±0,65 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,40 до ±1,90 | от ±0,40 до ±0,76 |
| 12. Холодная вода тр.2 | ||
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,65 | от ±0,53 до ±0,65 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,40 до ±1,80 | от 0,40 до ±0,60 |
| 13. Аварийный подпиток от Клязьминского промводовода (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности при измерении объемного и массового расхода, объема и массы, % | от±0,5 до ±2,0 | от±0,5 до ±2,0 |
| Диапазон показаний избыточного давления, кгс/см2 | от 0 до 16 | от 0 до 6,42 |
| Диапазон показаний температуры, °С | от 0 до +180 | от 0 до +40 |
| 1 | 2 | 3 | |
| 14. Аварийный подпиток ДПТС 3,4 (DN500) | |||
| Диапазон измерений объемного расхода, м3/ч | от 32 до 6300 | от 63 до 1600 | |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±5,6 до ±1,6 | ±1,6 | |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±5,74 до ±1,74 | ±1,74 | |
| Диапазон измерений избыточного давления, кгс/см2 | от 0 до 25 | от 0 до 16 | |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,13 до ±0,35 | от ±0,13 до ±0,46 | |
| Диапазон измерений температуры, °С | от -200 до +300 | от 0 до +40 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,25 до ±0,85 | от ±0,25 до ±0,33 | |
| 15. Аварийный подпиток от ВДУ (DN400) | |||
| Диапазон измерений объемного расхода, м3/ч | от 20 до 4000 | от 40 до 1600 | |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±5,6 до ±1,6 | ±1 ,6 | |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±5,74 до ±1,74 | ±1,74 | |
| Диапазон измерений избыточного давления, кгс/см2 | от 0 до 62 | от 0 до 16 | |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,23 до ±0,31 | от ±0,23 до ±0,60 | |
| Диапазон измерений температуры, °С | от -200 до +300 | от 0 до +40 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,25 до ±0,85 | от ±0,25 до ±0,33 | |
| 16. Аварийный подпиток 2-й очереди технической водой (DN300) | |||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 | |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 | |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,51 до ±2,0 | от±0,51 до ±2,0 | |
| Диапазон измерений избыточного давления, кгс/см2 | от 0 до 25 | от 0 до 10 | |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | ±2,0 | ±2,0 | |
| Диапазон измерений температуры, °С | от -200 до +300 | от 0 до +40 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±1,1 | от ±0,35 до ±0,45 | |
| 17. Аварийный подпиток от дренчерного пожаротушения (DN200) | |||
| Диапазон измерений объемного расхода, м3/ч | от 1,0 до 1000 | от 1,0 до 1000 | |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 | |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,51 до ±2,0 | от±0,51 до ±2,0 | |
| Диапазон измерений избыточного давления, кгс/см2 | от 0 до 25 | от 0 до 10 | |
| 1 | 2 | 3 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | ±2,0 | ±2,0 |
| Диапазон измерений температуры, °С | от -100 до +450 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±1,48 | от ±0,35 до ±0,45 |
| 18. Наружный воздух | ||
| Диапазон измерений температуры наружного воздуха, °С | от -50 до +180 | от -45 до +45 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,4 до ±1,3 | от ±0,4 до ±0,63 |
| Диапазон измерений абсолютного давления, кгс/см2 | от 0 до 2,5 | от 0 до 1,6 |
| Пределы допускаемой приведенной к верхнему пределу измерений давления, % | от ±0,13 до ±0,63 | от ±0,13 до ±0,8 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.23.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. ТЭЦ-23. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
Таблица 6 - Метрологические характеристики АСКУТЭ ТЭЦ-23 в части РТС «Бабушкино-1»
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Режим РТС «Бабушкино-1» |
| 1 | 2 | 3 |
| 19. Сетевая вода (DN700) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 48,53 до 14699,02 от 48,53 до 14699,02 | от 150 до 3000 от 150 до 3000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,50 до ±1,38 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,62 до ±1,50 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,6 до ±1,32 от ±0,6 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec , но не более ±6,5 | от ±1,6 до ±2,98 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 20. Подпиток (DN 100) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,64 до 160 | от 0,64 до 120 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,25 до ±4,35 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,18 до ±3,22 | от ±1,18 до ±3,22 |
| 21. Холодная вода (DN80) | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 1 | 2 3 |
| СОЕВ | |
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 |
Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.23.05 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. РТС «Бабушкино-1». Методика измерений»;
- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.
Таблица 7 - Метрологические характеристики АСКУТЭ ТЭЦ-23 в части РТС «Ростокино»
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Режим РТС «Ростокино» |
| 1 | 2 | 3 |
| 22. Левое направление (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 100 до 3000 от 100 до 3000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±049 до ±1,47 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до ±1,59 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec , но не более ±6,5 | от ±1,62 до ±3,07 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 23. Правое направление (DN500) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 24,76 до 7499,58 от 24,76 до 7499,58 | от 100 до 3000 от 100 до 3000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,16 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,28 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec , но не более ±6,5 | от ±1,61 до ±2,76 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 24. Подпиток (DN100) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,5 до 125 | от 0,5 до 125 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±4,24 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,92 до ±2,74 | от ±0,92 до ±2,74 |
| 25. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.23.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. РТС «Ростокино». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
Таблица 8 - Метрологические характеристики АСКУТЭ ТЭЦ-23 в части РТС «Переяславская»
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Режим РТС «Переяславская» |
| 1 | 2 | 3 |
| 26. Вывод 1 (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 200 до 4000 от 200 до 4000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до±0,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до±1,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| 1 | 2 | 3 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec , но не более ±6,5 | от ±1,61 до ±2,56 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 27. Вывод 2 (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 200 до 4000 от 200 до 4000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,46 до ±3,31 | от ±0,48 до±0,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до±1,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec , но не более ±6,5 | от ±1,61 до ±2,56 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 28. Подпиток (DN100) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,64 до 160 | от 0,64 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,23 до ±4,24 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,92 до ±2,54 | от ±0,92 до ±2,54 |
| 29. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.23.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. РТС «Переяславская». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
Таблица 9 - Метрологические характеристики АСКУТЭ ТЭЦ-23 в части Мини-ТЭС «Измайлово»
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Режим Мини-ТЭС «Измайлово» |
| 1 | 2 | 3 |
| 30. Вывод Т/С (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 1,28 до 320 от 1,28 до 320 | от 1,28 до 320 от 1,28 до 320 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (Et), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec , но не более ±6,5 | от ±1,73 до ±3,60 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 31. Подпитка с/в (DN40) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,16 до 40 | от 0,16 до 40 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,25 до ±4,35 | |
| Пределы относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,3 до ±3,94 | от ±1,3 до ±3,94 |
| 1 | 2 | 3 |
| 32. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.23.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. Мини-ТЭС «Измайлово». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7 |
| Емкость архива АСКУТЭ ТЭЦ-23, не менее: - часового - суточного - месячного (итоговые значения) | 60 суток 6 месяцев 3 года |
| Глубина хранения результатов измерений на СКУ, лет, не менее | 3, 5 |
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 11 - Комплектность
| Наименование | Обозначение | Количество |
| Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала1 | АСКУТЭ ТЭЦ-23 | 1 шт. |
| Формуляр АСКУТЭ ТЭЦ-23 в части ТЭЦ-23 | 40166302.289939190.012.ФО. 23.01 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-23 в части РТС «Ростокино» | 40166302.289939190.012.ФО. 23.02 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-23 в части РТС «Переяславская» | 40166302.289939190.012.ФО. 23.03 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-23 в части РТС Мини-ТЭС «Измайлово» | 40166302.289939190.012.ФО.23.04 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-23 в части РТС «Бабушкино-1» | 40166302.289939190.012.ФО.23.05 | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-23 в части ТЭЦ-23 | 40166302.289939190.012.РЭК.23.01 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-23 в части РТС «Ростокино» | 40166302.289939190.012.РЭК.23.02 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-23 в части РТС «Переяславская» | 40166302.289939190.012.РЭК.23.03 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-23 в части Мини-ТЭС «Измайлово» | 40166302.289939190.012.РЭК.23.04 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-23 в части РТС «Бабушкино-1» | 40166302.289939190.012.РЭК.23.05 РЭ | 1 экз. |
| Методика поверки | 40166302.289939190.012.МПИ.23 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-23 в части ТЭЦ-232 | 40166302.289939190.012.МВИ. 23.01 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-23 в части РТС «Ростокино»2 | 40166302.289939190.012.МВИ. 23.02 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-23 в части РТС «Переяславская»2 | 40166302.289939190.012.МВИ. 23.03 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-23 в части Мини-ТЭС «Измайлово»2 | 40166302.289939190.012.МВИ. 23.04 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-23 в части РТС «Бабушкино-1»2 | 40166302.289939190.012.МВИ. 23.05 | 1 экз. |
| Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ ТЭЦ-23 | - | 1 компл. |
| 1 заводской № 023; 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений». | ||
приведены в документах:
- 40166302.289939190.012.МВИ.23.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. ТЭЦ-23. Методика измерений»;
- 40166302.289939190.012.МВИ.23.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. РТС «Ростокино». Методика измерений»;
- 40166302.289939190.012.МВИ.23.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. РТС «Переяславская». Методика измерений»;
- 40166302.289939190.012.МВИ.23.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. Мини-ТЭС «Измайлово». Методика измерений»,
- 40166302.289939190.012.МВИ.23.05 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-23 и котельных, входящих в состав филиала. РТС «Бабушкино-1». Методика измерений».
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
