| Номер в госреестре | 84176-21 |
| Наименование СИ | Системы измерений и регистрации температуры |
| Обозначение типа СИ | TrackSense LyoPro |
| Изготовитель | "Ellab A/S", Дания |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений и регистрации температуры TrackSense LyoPro (далее - системы) предназначены для измерений и регистрации температуры с использованием возможностей автономного сбора измерительной информации и последующей перезаписью в общую базу данных, а также передачи данных по радиосвязи в режиме реального времени при проведении валидационных процедур для различных процессов, в том числе для лиофильной сушки.
Принцип действия систем измерений и регистрации температуры TrackSense LyoPro основан на измерении и регистрации сигналов, поступающих от сменного преобразователя термоэлектрического (далее - ТП или термопара) в беспроводной регистратор данных (далее -логгер), передачи и отображении полученной информации при помощи программного обеспечения (далее - ПО) установленного на персональном компьютере (далее - ПК) по каналу радиосвязи в режиме реального времени и (или) с помощью считывающей станции.
Системы измерений и регистрации температуры TrackSense LyoPro являются проектно-компонуемыми устройствами и конструктивно состоят из следующих компонентов:
- беспроводной регистратор данных (логгер);
- сменный преобразователь термоэлектрический подключаемый к логгеру;
- считывающая станция, имеющая 10 слотов для подключения логгеров;
- программное обеспечение ValSuite Pro;
- точка доступа для беспроводного обмена данными (по дополнительному заказу).
Беспроводные регистраторы данных являются основными измерительными компонентами
системы, включающие в себя аналого-цифровой преобразователь, энергонезависимую память текущего архива результатов измерений, литиевую батарею, часы, электронные компоненты для обеспечения передачи данных от логгера к считывающей станции, а также разъем с автоматической неотключаемой схемой компенсации холодного спая для подключения сменного преобразователя термоэлектрического.
Логгеры активируются с помощью считывающей станции посредством программного обеспечения, установленного на ПК. Во время измерений логгеры используются автономно, записывая во внутренний архив измерительную информацию, по завершении измерительной сессии логгер устанавливается в слот считывающей станции для перезаписи архива в базу данных ПО на ПК и подготовки к новым измерениям.
Считывающая станция служит для одновременного запуска логгеров в работу (до 10), настройки текущей измерительной сессии перед началом измерений (частоты опроса логгеров, условий проведения измерений), перезаписи текущего архива логгеров по завершении измерительной сессии в основную базу данных программного обеспечения, установленного на ПК.

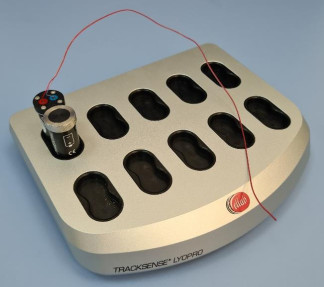

Фотография общего вида системы измерений и регистрации температуры TrackSense LyoPro приведена на рисунке 1.
Фотографии общего вида основных компонентов системы приведены на рисунках 2-5.
Заводской номер логгера в виде цифрового кода наносится на корпус при помощи наклейки, а также автоматически определяется программным обеспечением на ПК перед запуском логгера в работу.
Заводской номер считывающей станции в виде цифрового кода наносится на оборотную сторону при помощи наклейки.
Пломбирование системы не предусмотрено.
Конструкция системы не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) системы измерений и регистрации температуры TrackSense LyoPro состоит из встроенной и автономной частей ПО. Для функционирования системы необходимо наличие встроенной и автономной частей ПО.
Метрологически значимыми являются все части ПО (встроенная и автономная).
Встроенное ПО выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между логгером и считывающей станцией. Встроенное ПО устанавливается в логгер на заводе-изготовителе во время производственного цикла.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенной части ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.3 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное ПО системы устанавливается на персональный компьютер и предназначено для работы с системой, получения, обработки и архивации данных, их отображения в табличном и графическом виде за заданные временные интервалы, а также для проведения пользовательской калибровки (настройки) системы, при этом настройки вносимые в систему при пользовательской калибровке сохраняются в автономное ПО с помощью которого проводилась калибровка, тем самым исключая возможность использования системы после настройки на другом ПК.
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные автономной части ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономной части ПО | ValSuite Pro |
| Номер версии (идентификационный номер) ПО, не ниже | 6.0.15.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики системы приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С (1) | от -62 до +62 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,30 |
| Условное обозначение НСХ сменного преобразователя термоэлектрического (ТП) по ГОСТ Р 8.585-2001 / МЭК 60584-1:2013 (2013, 08) | T |
| Разрешающая способность по температуре, °С | 0,01 |
| Наименование характеристики | Значение |
| Объем памяти логгера (общее количество данных измерений), шт, не более | 100000 |
| Минимальная частота опроса (записи) измеренных значений температуры логгером, с | 1 |
| Максимальная частота опроса (записи) измеренных значений температуры логгером, с | 86400 |
| Тип батареи логгера | TSL-150 |
| Количество слотов в считывающей станции для логгеров, шт. | 10 |
| Длина сменного преобразователя термоэлектрического, мм, не более | 5000 |
| Габаритные размеры поперечного сечения сменного преобразователя термоэлектрического (длинахширина), мм, не более | 0,55х0,95 |
| Высота логгера, мм, не более | 32 |
| Габаритные размеры поперечного сечения логгера (длинахширина), мм, не более | 34х18 |
| Габаритные размеры считывающей станции (длинахширинахглубина), мм, не более | 35х177х148 |
| Масса логгера, г, не более | 28 |
| Масса считывающей станции, г, не более | 1100 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 8 |
| Условия эксплуатации логгера в комплекте с ТП: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - давление окружающей среды, кПа | от -62 до +62 (1); от -65 до +140 (2) 90 (без конденсации) от 0,1 до 400 (3) |
| Условия эксплуатации считывающей станции: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +50 90 (без конденсации) от 84 до 106,7 |
| Примечания: (1) - рабочие условия эксплуатации в работающем состоянии; (2) - логгер в комплекте с ТП устойчив к воздействию температур в данном диапазоне, но при температуре ниже -62 и выше +62 °С происходит автоматическое выключение; (3) - логгер в комплекте с ТП при температуре окружающей среды от -62 до +62 °С устойчив к воздействию давления среды в данном диапазоне. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Беспроводной регистратор данных (логгер) | не менее 1 шт. | Количество в соответствии с заказом |
| Сменный преобразователь термоэлектрический подключаемый к логгеру | не менее 1 шт. | Количество и длина в соответствии с заказом |
| Считывающая станция | 1 шт. | - |
| Программное обеспечение ValSuite Pro | 1 шт. | - |
| Руководство по эксплуатации (на русском языке) | 1 экз. | - |
| Кейс для хранения системы | 1 шт. | - |
| Источник питания для считывающей станции | 1 шт. | - |
| Кейс с аксессуарами | 1 шт. | - |
| Отвертка | 1 шт. | - |
| Уплотнительное кольцо для логгера | 1 шт. | - |
| Герметик для уплотнительных колец | 1 шт. | - |
| USB-кабель | 1 шт. | - |
| Радиопередающая точка доступа LyoPro | 1 шт. | По дополнительному заказу |
приведены в разделе 5 «Как начать измерения и регистрацию данных с помощью TrackSense LyoPro» Руководства по эксплуатации на средство измерений.
Нормативные документы, устанавливающие требования к системам измерений и регистрации температуры TrackSense LyoPro
ГОСТ Р 8.596-2002 Системы информационно-измерительные. Метрологическое обеспечение. Основные положения.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 (2013, 08) Термопары. Часть 1. Градуировочные таблицы и допуска.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
