Государственный реестр средств измерений

Источники питания постоянного тока PPX7, 84177-21

84177-21
Источники питания постоянного тока PPX7 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Карточка СИ
Номер в госреестре 84177-21
Наименование СИ Источники питания постоянного тока
Обозначение типа СИ PPX7
Изготовитель Good Will Instrument Co., Ltd., Тайвань
Год регистрации 2021
Срок свидетельства 20.12.2026
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания постоянного тока PPX7 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные разъемы и на схемы измерения и автоматического регулирования. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных кнопок и поворотного переключателя, расположенных на лицевой панели источников.

Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку при помощи опции монтажа.

Источники изготавливаются в следующих модификациях, отличающихся максимальной выходной мощностью и диапазонами установки выходных параметров - напряжения и силы тока: PPX7-1005, PPX7-2002, PPX7-2005, PPX7-3601, PPX7-3603, PPX7-10H01.

Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими измерять одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева. Допускается параллельное и последовательное соединение источников.

На передней панели источников расположены: выходные разъемы, кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, клеммы для четырехпроводного подключения нагрузки, USB разъем для сохранения данных на внешнее устройство, разъем для подключения термопары (в комплект не входит). На задней панели источников расположены: аналоговый и цифровые интерфейсы дистанционного управления, разъем для подключения к сети питания.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

Общий вид источников, места нанесения знака утверждения типа, знака поверки и пломбировки представлены на рисунке 1.

Заводской (серийный) номер наносится на наклейку, расположенную на задней панели корпуса источников.

a cd

Ml    М 2

М3

М3    ALM.CLR

PROT '

S! _

1.0000*

100.00.

ф Select 100.00 V 1.0000 А

а) вид передней панели    б) вид задней панели

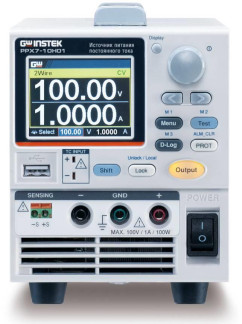

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и

пломбировки(Б)

Программное обеспечение

Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО)

не ниже V1.00

Таблица 2 - Метрологические характеристики источников

Наименование

характеристики

Значение для модификаций

PPX7-1005

PPX7-2002

PPX7-2005

PPX7-3601

PPX7-3603

PPX7-10H01

1

2

3

4

5

6

7

Диапазон установки и измерений напряжения постоянного тока, В

от 0 до 10

от 0 до 20

от 0 до 20

от 0 до 36

от 0 до 36

от 0 до 100

Разрешение при установке напряжения, мВ

1

1

1

1

1

10

Диапазон установки и измерений силы постоянного тока, А

от 0 до 5

от 0 до 2

от 0 до 5

от 0 до 1

от 0 до 3

от 0 до 1

Разрешение при установке силы тока, мА

0,1

0,1

0,1

0,1

0,1

0,1

Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, мВ

±(0,0003 •Иуст+З)

±(0,0003 -Uycr+5)

±(0,0003 -Uycr+5)

±(0,0003 -Uycr+8)

±(0,0003 -Uycr+8)

±(0,0003-UycT+20)

Поддиапазоны измерений напряжения постоянного тока, В

-    поддиапазон H

-    поддиапазон L

св. 1 до 10 от 0 до 1

св. 2 до 20 от 0 до 2

св. 2 до 20 от 0 до 2

св. 3,6 до 36 от 0 до 3,6

св. 3,6 до 36 от 0 до 3,6

св. 10 до 100 от 0 до 10

Разрешение при измерении напряжения, мВ

-    поддиапазон H

-    поддиапазон L

1

0,1

1

0,1

1

0,1

1

0,1

1

0,1

10

1

Обозначения (здесь и далее в таблицах):

Иуст - значение напряжения постоянного тока, установленное на выходе в режиме установки, мВ; Густ - значение силы постоянного тока, установленное на выходе в режиме установки, мА;

Um3m - значение напряжения постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, мВ; 1изм - значение силы постоянного тока, измеренное по встроенному индикатору источника при включенном выходе, мА.

Продолжение таблицы 2

1

2

3

4

5

6

7

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ

(в поддиапазонах H и L)

±(0,0003 ^изм+2)

±(0,0003 -Щзм+4)

±(0,0003 -иизм+5)

±(0,0003 •иизм+б)

±(0,0003 -иизм+8)

±(0,0003-иизм+15)

Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока, мА

±(0,0005Туст+3)

±(0,0005 • Густ+1)

±(0,0005 • Густ+3 )

±(0,0005 Густ+0,5)

±(0,0005 • Густ+ 1,5)

±(0,0005 • Густ+1 )

Поддиапазоны измерений силы постоянного тока, А

-    поддиапазон H

-    поддиапазон M

-    поддиапазон L

-    поддиапазон LL

св. 0,5 до 5 св. 0,05 до 0,5 св. 0,005 до 0,05 от 0 до 0,005

св. 0,5 до 2 св. 0,05 до 0,2 св. 0,005 до 0,02 от 0 до 0,002

св. 0,5 до 5 св. 0,05 до 0,5 св. 0,005 до 0,05 от 0 до 0,005

св. 0,5 до 1 св. 0,05 до 0,1 св. 0,005 до 0,01 от 0 до 0,001

св. 0,5 до 3 св. 0,05 до 0,3 св. 0,005 до 0,03 от 0 до 0,003

св. 0,5 до 1 св. 0,05 до 0,1 св. 0,005 до 0,01 от 0 до 0,001

Разрешение при измерении силы тока, мА

-    поддиапазон H

-    поддиапазон M

-    поддиапазон L

-    поддиапазон LL

0,1

0,01

0,001

0,0001

0,1

0,01

0,001

0,0001

0,1

0,01

0,001

0,0001

0,1

0,01

0,001

0,0001

0,1

0,01

0,001

0,0001

0,1

0,01

0,001

0,0001

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА - поддиапазоны H и M

±(0,0005Тизм+2,5)

±(0,0005Тизм+1)

±(0,0005Тизм+2,5)

±(0,0005 Гизм+0,4)

±(0,0005 • Гизм+ 1,2)

±(0,0005 Тизм+1)

- поддиапазоны L и LL

±(0,001Тизм+

±(0,001Тизм+

±(0,001Тизм+

±(0,0005Тизм+

±(0,0005Тизм+

±(0,0005Тизм+

+0,04)

+0,024)

0,04)

+0,016)

+0,028)

+0,024)

Продолжение таблицы 2

1

2

3

4

5

6

7

Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке1, мВ

±(0,0001 -Uycr+ +2)

±(0,0001 -Uycr+ +2)

±(0,0001 -Uycr+

+3)

±(0,0001 -Uycr+

+3)

±(0,0001 -Uycr+ +4)

±(0,0001 ^UycT+

+7)

Нестабильность напряжения постоянного тока при изменении напряжения питания2, мВ

±(0,0001 -Uycr+ +1)

±(0,0001 -Uycr+ +1)

±(0,0001 -Uycr+ +1)

±(0,0001 -Uycr+

+3)

±(0,0001 -Uycr+

+3)

±(0,0001 ^UycT+

+7)

Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА

±(0,0002Туст+

+0,25)

±(0,0002Туст+

+0,1)

±(0,0002Туст+

+0,25)

±(0,0002 • Густ+ +0,05)

±(0,0002Туст+

+0,15)

±(0,0002Туст+

+0,05)

Нестабильность силы постоянного тока при изменении напряжения питания2), мА

±(0,0002 Туст+ +0,25)

±(0,0002Туст+

+0,1)

±(0,0002Туст+

+0,25)

±(0,0002 • Густ+ +0,05)

±(0,0002Туст+

+0,15)

±(0,0002Туст+

+0,05)

Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ, не более (в полосе частот от 10 Гц до 1 МГц)

0,4

0,5

0,5

0,8

0,8

1,2

Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более

(в полосе частот от 10 Гц до 1 МГц)

2

1

2

0,4

1

1

Пределы допускаемой дополнительной температурной3 абсолютной погрешности установки напряжения постоянного тока, В/°С

±0,0001 UycT

Пределы допускаемой дополнительной температурной3) абсолютной погрешности установки

±0,0002 Густ

Наименование характеристики

Значение

Максимальная выходная мощность, Вт - модификации PPX7-1005

50

- модификация PPX7-2002

40

- модификации PPX7-2005

100

- модификации PPX7-3601

36

- модификации PPX7-3603

108

- модификации PPX7-10H01

100

Параметры электрического питания - напряжение переменного тока (переключаемое), В

100±10%, 120±10%,

- частота переменного тока, Г ц

220±10%, 240±10%, от 47 до 63

Потребляемая мощность, В-А, не более - - модификации PPX7-1005

200

- модификация PPX7-2002

150

- модификации PPX7-2005

300

- модификации PPX7-3601

150

- модификации PPX7-3603

300

- модификации PPX7-10H01

300

Габаритные размеры (длинахширинахвысота), мм, не более

313 х107 х124

Масса, кг, не более

5,5

Нормальные условия измерения:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность, %, не более

80

Рабочие условия применения:

- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность воздуха (без конденсации), не более

80

Знак утверждения типа

наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность источников питания постоянного тока PPX7

Наименование

Обозначение

Количество

Источник питания постоянного тока

модификация (по заказу): PPX7-1005, PPX7-2002, PPX7-2005, PPX7-3601, PPX7-3603, PPX7-10H01

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе - разделе «Назначение и принцип действия» руководства по эксплуатации.

Нормативные документы

ГОСт 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10'16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 техническая документация изготовителя
