Источники питания APS, 84180-21

Источники питания APS (далее - источники) предназначены для воспроизведений стабилизированных напряжения и силы постоянного тока с целью питания радиотехнических устройств.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84180-21
Наименование СИ	Источники питания
Обозначение типа СИ	APS
Изготовитель	Ningbo Jiuyuan Electronic Co., Ltd., Китай
Год регистрации	2021
Срок свидетельства	20.12.2026
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия источников основан на преобразовании сетевого напряжения переменного тока в силу и напряжение постоянного тока на выходе источника.

Конструктивно источники выполнены в пластмассовом переносном корпусе. Контроль выходных параметров осуществляется встроенным микропроцессором. На лицевой панели источников расположены цифровой индикатор, регуляторы и кнопки управления, выходные клеммы, кнопка включения, светодиодные индикаторы, клемма заземления. На задней панели расположен разъем для подключения сетевого кабеля питания.

Источники выпускаются в модификациях APS-1333, APS-1335, APS-1338, APS-2234, APS-2236, APS-3333, APS-3335, отличающихся конструктивным исполнением, диапазонами воспроизведений силы и напряжения постоянного тока, количеством выходных каналов, габаритными размерами и массой.

Источники выпускаются под торговой маркой АКТАКОМ.

Серийный номер наносится на маркировочную наклейку источников любым технологическим способом в виде цифрового кода.

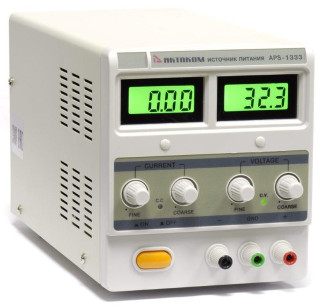

Общий вид источников представлен на рисунке 1. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Диапазоны установки и воспроизведений напряжения постоянного тока

Модификация	Выходной канал 1		Выходной канал 2		Выходной канал 3
Модификация	Диапазон установки напряжения постоянного тока, В	Диапазон воспроизведений напряжения постоянного тока, В	Диапазон установки напряжения постоянного тока, В	Диапазон воспроизведений напряжения постоянного тока, В	Воспроизводимое значение напряжения постоянного тока, В
APS-1333	от 0 до 30	от 0,1 до 27	отсутствует		отсутствует
APS-1335	от 0 до 30	от 0,1 до 27	отсутствует		отсутствует
APS-1338	от 0 до 30	от 0,1 до 27	отсутствует		отсутствует
APS-2234	от 0 до 30	от 0,1 до 27	от 0 до 30	от 0,1 до 27	отсутствует
APS-2236	от 0 до 30	от 0,1 до 27	от 0 до 30	от 0,1 до 27	отсутствует
APS-3333	от 0 до 30	от 0,1 до 27	от 0 до 30	от 0,1 до 27	5
APS-3335	от 0 до 30	от 0,1 до 27	от 0 до 30	от 0,1 до 27	5

Таблица 2 - Диапазоны воспроизведений силы постоянного тока

Модификация	Выходной канал 1	Выходной канал 2	Выходной канал 3
Модификация	Диапазон воспроизведений силы постоянного тока, А	Диапазон воспроизведений силы постоянного тока, А	Воспроизводимое значение силы постоянного тока, А
APS-1333	от 0,01 до 3	отсутствует	отсутствует
APS-1335	от 0,01 до 5	отсутствует	отсутствует
APS-1338	от 0,1 до 20	отсутствует	отсутствует
APS-2234	от 0,01 до 3	от 0,01 до 3	отсутствует
APS-2236	от 0,01 до 5	от 0,01 до 5	отсутствует
APS-3333	от 0,01 до 3	от 0,01 до 3	3
APS-3335	от 0,01 до 5	от 0,01 до 5	3

Таблица 3 - Метрологические характеристики

Режим

Наименование характеристики

Значение

Режим

стабилизации

напряжения

Дискретность установки напряжения постоянного тока, В

0,1

Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, В:

±(0,01-^воспр.+2 е.м.р.)

не нормируется

Режим

Наименование характеристики

Значение

постоянного

тока

- выходные каналы 1 и 2

- выходной канал 3

Нестабильность выходного напряжения, вызванная изменением напряжения в сети питания на 10 % от номинального значения, В:

- выходные каналы 1 и 2

- выходной канал 3

±(0,0002- ^воспр.+0,002)

не нормируется

Нестабильность выходного напряжения, вызванная изменением силы тока в нагрузке от 0 до 0,9 максимального значения, В:

- выходные каналы 1 и 2

- выходной канал 3

±(0,002- ^/воспр .+0,05) не нормируется

Уровень пульсаций выходного напряжения (среднеквадратическое значение), мВ:

- выходные каналы 1 и 2

- выходной канал 3

не более 10 не нормируется

Пределы допускаемой абсолютной дополнительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, В:

- выходные каналы 1 и 2

- выходной канал 3

±(0,01-^воспр.+2 е.м.р.)

не нормируется

Режим

стабилизации

силы

постоянного

тока

Режим

стабилизации

силы

Дискретность установки силы постоянного тока, А:

- для модификации APS-1338

- для остальных модификаций

0,1

0,01

Пределы допускаемой абсолютной основной погрешности воспроизведений силы постоянного тока, А:

- выходные каналы 1 и 2

- выходной канал 3

±(0,02-/воспр.+2 е.м.р.)

не нормируется

Нестабильность силы выходного тока, вызванная изменением напряжения в сети питания на 10 % от номинального значения, А:

- выходные каналы 1 и 2

- выходной канал 3

±(0,002 /воспр.+0,002)

не нормируется

Нестабильность силы выходного тока, вызванная изменением напряжения на нагрузке от 0,1 до 0,9 максимального устанавливаемого значения, А:

- выходные каналы 1 и 2

±(0,002 /воспр.+0,03) не нормируется

Режим	Наименование характеристики	Значение
постоянного тока	- выходной канал 3
постоянного тока	Пределы допускаемой абсолютной дополнительной погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, А: - выходные каналы 1 и 2 - выходной канал 3	±(0,01/воспр.+2 е.м.р.) не нормируется
Примечания: 1 ^воспр. - воспроизводимое значение напряжения постоянного тока, В. 2 /воспр. - воспроизводимое значение силы постоянного тока, А.

Таблица 4 - Габаритные размеры и масса источников

Модификация	Длина, мм, не более	Ширина, мм, не более	Высота, мм, не более	Масса, кг, не более
APS-1333	291	136	158	5
APS-1335	291	136	158	6
APS-1338	385	268	164	15
APS-2234	385	268	164	9
APS-2236	385	268	164	12
APS-3333	385	268	164	10
APS-3335	385	268	164	13

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50/60
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа	от 0 до +40 90 от 84 до 106
Средняя наработка на отказ, ч	50000
Средний срок службы, лет	6

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку источника или на корпус источника рядом с маркировочной наклейкой любым технологическим способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник питания APS	-	1 шт.
Паспорт	-	1 экз.
Кабель питания	-	1 шт.
Упаковочная тара	-	1 шт.

Сведения о методах измерений

приведены в разделе 3 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к источникам питания APS

Приказ Федерального агентства по техническому регулированию и метрологии от

01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
