| Номер в госреестре | 84183-21 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Общество с ограниченной ответственностью "Октябрьский завод нефтепромыслового оборудования" (ООО "Ознпо"), Республика Башкортостан, г. Октябрьский |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-20 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара стального горизонтального цилиндрического РГС-20 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар стальной горизонтальный цилиндрический РГС-20 представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Резервуар стальной горизонтальный цилиндрический РГС-20 расположен внутри металлического контейнера наземного расположения.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Резервуар РГС-20 с заводским номером 1162 расположен по адресу: 453330, Россия, Республика Башкортостан, Кугарчинский район, с. Мраково, ул. Октябрьская, 39А, НПС «Мраково» Туймазинское НУ АО «Транснефть - Урал».

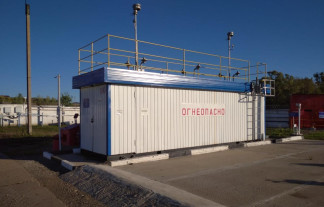

Общий вид резервуара стального горизонтального цилиндрического РГС-20 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РГС-20 Пломбирование резервуара стального горизонтального цилиндрического РГС-20 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 1 | 2 | |
| Номинальная вместимость, м3 | 10 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в паспорте на резервуар пункт 8.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-20
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
