| Номер в госреестре | 84184-21 |
| Наименование СИ | Реометры гибридные |
| Обозначение типа СИ | HR |
| Изготовитель | TA Instruments -Waters LLC, США |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры гибридные HR (далее - реометры) предназначены для измерений динамической вязкости в лабораторных условиях.
Принцип действия реометров основан на измерении крутящего момента силы, необходимого для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым образцом Крутящий момент, является величиной, пропорциональной вязкости исследуемого образца.
Конструкционно реометр представляет собой систему, состоящую из блока электроники и измерительного блока, включающего цельнолитую металлическую раму, в верхней части которой закреплена измерительная головка с электроприводом. Внутри измерительной головки находится подшипник на магнитной подвеске, мотор, оптический кодер, датчик осевой силы, автоматический механизм контроля осевой силы. На нижней части рамы находится электромагнитная платформа для установки термостатирующего устройства, в котором происходит удерживание и позиционирование образца. Термостатирующее устройство оснащено цифровым термометром.
Реометрами и функциями измерений можно управлять с помощью кнопок на передней панели на сенсорном экране.
Реометры гибридные выпускаются в следующих модификациях: HR-10, HR-20, HR-30, которые по требованию заказчика могут быть оснащены дополнительными приставками (УФ-приставка, ячейка высокого давления и пр.). Модификации отличаются друг от друга минимальным моментом вращения.

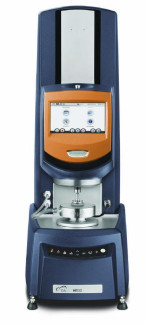

Общий вид реометров приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке.
Заводской номер наносится на заднюю сторону реометра методом трафаретной
печати.
Пломбирование реометров не предусмотрено.
Реометры оснащены встроенным программным обеспечением (ПО) в защищенный от записи микроконтроллер, и автономным ПО «TRIOS» под управлением операционной системой Windows персонального компьютера, позволяющим проводить настройку реометров и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер. Встроенное ПО обеспечивает сбор данных, вычисление метрологически значимых величин, организацию связи с компьютером.
Идентификационные данные программного обеспечения (ПО) реометра приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Firmware (встроенное ПО) | TRIOS |
| Номер версии (идентификационный номер) ПО, не ниже | 11.13 | 5.1.1.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации |
| HR-10 HR-20 HR-30 | |
| Диапазон показаний температуры для всех типов термостатирующего устройства, оС | от -160 до +600 |
| - Пельтье столик без принудительного охлаждения теплоносителя | от 0 до +200 |
| - Пельтье-столик с системой принудительного охлаждения теплоносителя, в зависимости от мощности охладителя | от -20 до +200 |
| от -40 до +200 | |
| - столик с двойным Пельтье-элементом без принудительного охлаждения теплоносителя | от -20 до +200 |
| - столик с двойным Пельтье-элементом с системой принудительного охлаждения теплоносителя, в зависимости от мощности охладителя | от -40 до +200 |
| от -45 до +200 | |
| - концентрические цилиндры с Пельтье-элементом с системой принудительного охлаждения теплоносителя | от -20 до +150 |
| - концентрические цилиндры с Пельтье-элементом без принудительного охлаждения теплоносителя | от 0 до +150 |
| - концентрические цилиндры с электрическим нагревом | от +15 до +300 |
| - плоскости с электрическим нагревом при наличии системы охлаждения | от -70 до +400 |
| - плоскости с электрическим нагревом без системы охлаждения | от +15 до +400 |
| Система терморегулирования с электрическим нагревом верхней плоскости с системой принудительного охлаждения теплоносителя, в зависимости от мощности охладителя | от +20 до +150 |
| от - 30 до +150 | |
| от - 5 до +150 |
| Наименование характеристики | Значение для модификации |
| HR-10 HR-20 HR-30 | |
| - конвекционная камера с контролируемой атмосферой при наличии системы охлаждения | от -50 до +600 при использовании рефрижераторной системы охлаждения на основе двухкаскадной холодильной машины |
| от -85 до +600 при использовании рефрижераторной системы охлаждения на основе трехкаскадной холодильной машины | |
| от -150 до +600 при использовании системы охлаждения на основе жидкого азота | |
| - конвекционная камера с контролируемой атмосферой без системы охлаждения | от +15 до +600 |
| Диапазон измерений температуры, оС | от - 40 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры, оС | ±1,0 |
| Диапазон показаний динамической вязкости, мПа-с | от 1-10-3 до 5-1013 |
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 1,0405 |
| Пределы допускаемой абсолютной погрешности измерений динамической вязкости, в диапазоне измерений от 1 до 10 мПа-с включ., мПа-с | ±0,5 |
| Пределы допускаемой относительной погрешности измерений динамической вязкости в диапазоне измерений св. 10 до 1-105 мПа-с, % | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||
| HR-10 | HR-20 | HR-30 | |
| Диапазон частот, Гц | от 1-10'7 до 100 | ||
| Разрешение смещения, нрад | 10 | 2 | 2 |
| Минимальный момент, в осцилляции, нН-м | 5 | 1 | 0,3 |
| Минимальный момент, в постоянном вращении, нН-м | 5 | 3 | 1 |
| Максимальный момент, мН-м | 200 | 200 | 200 |
| Масса измерительного блока, кг, не более | 42,4 | ||
| Габаритные размеры основного блока, мм, не более - высота - ширина - длина | 910 340 480 | ||
| Наименование характеристики | Значение для модификации | ||
| HR-10 | HR-20 | HR-30 | |
| Габаритные размеры электронного блока, мм, не более - высота - ширина - длина | 360 230 480 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 | ||
| Наработка на отказ, ч, не менее | 10000 | ||
| Средний срок службы, лет | 10 | ||
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, % | от +18 до +22 от 5 до 80 | ||
наносится на табличку реометра и на документацию (руководство по эксплуатации) типографским способом.
Таблица 4 - Комплектность реомет
ров
| Наименование | Обозначение | Количество |
| Реометр в составе: - измерительный блок - блок электроники - устройство задания температуры - ПК | в зависимости от модификации и/или исполнения | 1 шт. 1 шт. 1 шт. 1 шт. |
| Руководство по эксплуатации | Руководство | 1 экз. |
приведены в главах 2-4 руководства по эксплуатации «Реометры гибридные HR»
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная Приказом Росстандарта от 05.11.2019 № 2622 Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
