| Номер в госреестре | 84190-21 |
| Наименование СИ | Термометры сопротивления |
| Обозначение типа СИ | Е |
| Изготовитель | Акционерное общество "НПО Энергомаш имени академика В.П. Глушко" (АО "НПО Энергомаш"), Московская обл., г. Химки |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры сопротивления Е (далее - ТС) предназначены для измерений температуры жидких и газовых сред, неагрессивных к материалу оболочки ТС.
Принцип действия основан на зависимости электрического сопротивления чувствительного элемента от измеряемой температуры.

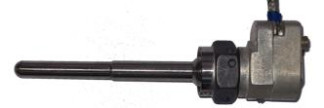

Конструктивно ТС представляют собой конструкцию, основу которой составляют чувствительный элемент, защитный монтажный корпус, удлиняющий соединительный провод и соединительный штекер.
К данному типу ТС относятся термометры сопротивления четырех исполнений Е875-000, Е1482-000, Е1289-000, Е1289-100, отличающиеся друг от друга метрологическими характеристиками и конструкцией защитного корпуса:
- исполнение Е1289-100 - ТС с медным чувствительным элементом и градуировочной характеристикой 50М (с температурным коэффициентом термопреобразователя сопротивления а=0,00426 °С-1);
- исполнения Е875-000, Е1289-000, Е1482-000 - ТС с медным чувствительным элементом и градуировочной характеристикой 53М (гр. 23) (с температурным коэффициентом термопреобразователя сопротивления а=0,00426 °С-1).
Нанесение знака поверки на ТС не предусмотрено. Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на индивидуальный шильдик и имеет цифровое обозначение.
Пломбирование ТС не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений температуры, °С: - исполнения Е875-000; Е1482-000 - исполнения Е1289-100; Е1289-000 | от -50 до +180 от -50 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,01-|t|) |
| Время термической реакции, Т0,63, с, не более | 5 |
| Примечание - t - значение измеренной температуры, °С | |
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Длина монтажной части, мм, для исполнений: | |
| - Е875-000 | от 48 до 178 |
| - Е1482-000 | от 44 до 174 |
| - Е1289-100 | от 37 до 67 |
| - Е1289-000 | от 37 до 67 |
| Диаметр монтажной части, мм, для исполнений: | |
| - Е875-000 | 7,0 |
| -Е1482-000 | 7,8 |
| - Е1289-100; Е1289-000 | 2,9 |
| Максимальное давление измеряемой среды, кгс/см2, не более | |
| - исполнение Е875-000 | 275 |
| - исполнения Е1289-100; Е1289-000 | 300 |
| - исполнение Е1482-000 | 500 |
| Условия эксплуатации : - температура окружающей среды, °С - относительная влажность, %, не более | от -50 до +60 98 |
Нанесение знака утверждения типа на ТС не предусмотрено. Знак утверждения типа наносится типографским способом на паспорт.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр сопротивления Е (исполнения по заказу) | Е875-000; Е1482-000; Е1289-100; Е1289-000 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Технические данные» паспорта.
Нормативные документы, устанавливающие требования к термометрам сопротивления Е
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
