| Номер в госреестре | 84191-21 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | NGU |
| Изготовитель | "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока NGU предназначены для воспроизведения напряжения и силы постоянного тока, а также потребления тока в режиме электронной нагрузки.
Принцип действия источников питания постоянного тока NGU основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Источники питания постоянного тока могут работать как в режиме генерации, так и потребления тока (режим электронной нагрузки).
Конструктивно источники питания постоянного тока NGU выполнены в виде настольного лабораторного прибора. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Индикация режимов работы, установленных и измеряемых значений напряжения и силы тока, осуществляется с помощью сенсорного дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш, поворотного переключателя и/или сенсорного дисплея, расположенных на лицевой панели, а также по интерфейсам дистанционного управления USB, LAN, GPIB.
К данному типу источников питания постоянного тока NGU относятся следующие модификации: NGU201, NGU401. Модификации отличаются режимами работы по установке полярности выходных напряжения и силы тока и могут иметь следующие опции:
K104 - опция вольтметра;
B105 - интерфейс GPIB.
Знак поверки может наноситься на верхнюю панель источников питания постоянного тока NGU.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа источники питания постоянного тока NGU имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.

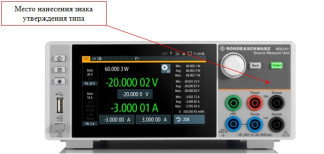

Общий вид источников питания постоянного тока NGU, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера и указания модификации представлены на рисунке 2.
Место нанесения знака утверждения типа
Программное обеспечение «FW NGU» предназначено для управления режимами работы источников питания постоянного тока NGU. Программное обеспечение «FW NGU» предназначено только для работы с источниками питания постоянного тока NGU и не может быть использовано отдельно от измерительно-вычислительной платформы этих источников.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик источников питания постоянного тока NGU за пределы допускаемых значений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW NGU |
| Номер версии (идентификационный номер) ПО | не ниже 3.055 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество выходных каналов | 1 |
| Диапазон установки напряжения постоянного тока в режимах источника питания и электронной нагрузки, В NGU201 NGU401 | от 0 до 20 от -20 до 20 |
| Диапазон установки силы постоянного тока в режимах источника питания и электронной нагрузки, А При напряжении до 6 В включ. При напряжении свыше 6 В | от 0 до 8 от 0 до 3 |
| Пределы допускаемой абсолютной погрешности установки напряжения U постоянного тока, В Диапазон 20 В Диапазон 6 В | ±(0,0002 U+0,002) ±(0,0002 U+0,001) |
| Пределы допускаемой абсолютной погрешности измерения по встроенному индикатору напряжения U постоянного тока, В Диапазон 20 В Диапазон 6 В | ±(0,0002 U+0,002) ±(0,0002 U+0,0005) |
| Уровень пульсаций выходного напряжения постоянного тока, мВскз, не более (в полосе частот от 20 Гц до 5 МГц) | 0,5 |
| Нестабильность выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 %, В | ±(0,0001 U+0,0005) |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности установки силы постоянного тока I, А Диапазон 8 А Диапазон 3 А Диапазон 100 мА Диапазон 10 мА | ±(0,0005 1+0,002) ±(0,00025 1+0,0005) ±(0,00025 1+0,000025) ±(0,00025 1+0,00001) |
| Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору силы постоянного тока на выходе, А Диапазон 8 А Диапазон 3 А Диапазон 100 мА Диапазон 10 мА Диапазон 1 мА Диапазон 10 мкА | ±(0,00025 1+0,0005) ±(0,00025 1+0,00025) ±(0,00025 1+0,000015) ±(0,00025 Т+1,5-10-6) ±(0,00025Т+1,5-10-7) ±(0,00025Т+1,5-10-8) |
| Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке от 10 % до 90 %, А | ±(0,0001 1+0,0001) |
| Режим вольтметра (опция K104 для NGU201) | |
| Диапазон измерений напряжения постоянного тока, В | от -24 до 24 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,0002 U+0,002) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальная максимальная выходная мощность, Вт | 60 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от +20 до +30 85 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -20 до +70 95 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 400 |
| Масса, кг, не более | 7,5 |
| Габаритные размеры (ширина х глубина х высота), мм, не более | 222x436x97 |
| Время прогрева, мин | 30 |
наносится на переднюю панель источников питания постоянного тока NGU в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока | модификация NGU201 или NGU401 | 1 шт. |
| Опция вольтметра (для NGU201) | K104 | по отдельному заказу |
| Опция интерфейса GPIB | B105 | по отдельному заказу |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 8 “Порядок работы” руководства по эксплуатации
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
