| Номер в госреестре | 84192-21 |
| Наименование СИ | Приемники гидроакустические комбинированные |
| Обозначение типа СИ | КГП 1 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, р.п. Менделеево |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники гидроакустические комбинированные КГП 1 (далее - приемники КГП 1) предназначены для преобразования в водной среде колебательного смещения (градиента звукового давления или колебательной скорости) и звукового давления в пропорциональные электрические сигналы с нормируемыми метрологическими характеристиками.
Принцип работы приемников (преобразователей градиента звукового давления и звукового давления) основан на пьезоэлектрическом эффекте.
Конструктивно приемник КГП 1 представляет собой шарообразный герметичный контейнер, выполненный из негигроскопичной пластмассы, внутри которого расположены трехкомпонентный векторный приемник и малошумные усилители, а снаружи две гидрофонные головки. Вывод электрических сигналов измерительных каналов, электрическая проверка, калибровка и питание предварительного усилителя приемника КГП 1 осуществляется через герметичный многожильный несъемный кабель, заканчивающийся разъемом, выполненным в герметичном исполнении.
На корпус приемника КГП 1 нанесена маркировка, обозначающая направление измерительных осей каналов градиента звукового давления X, Y, Z (положительные направления осей обозначены как: "X", "Y", "Z", а отрицательные направления осей обозначены как: "XI", "Y1", "Z1"), код изделия - КГП 1 и порядковый номер изделия по системе предприятия-изготовителя (заводской номер). Конструкция приемника неразборная.
Приемник КГП 1 обладает пространственно-избирательной чувствительностью и может использоваться в условиях повышенных помех.

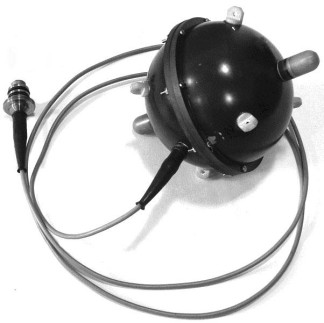

Общий вид приемников КГП 1 , указание места нанесения маркировки и заводского номера приведены на рисунке 1. Пломбирование приемника не производится.
Нанесение знака поверки на приемник не предусмотрено.
Рисунок 1 - Общий вид приемников КГП 1
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот звукового давления и измерительных каналов (далее - каналов) градиента давления, Гц | от 10 до 1000 |
| Чувствительность (коэффициент преобразования) канала звукового давле | |
| ния и каналов градиента давления на частоте 100 Гц *, мВ/Па | 25 ± 10 |
| Динамический диапазон**, дБ, не менее | 60 |
| Пределы допускаемой относительной погрешности чувствительности, дБ | |
| для канала звукового давления от 10 до 1000 Гц | ±1,5 |
| для каналов градиента давления | |
| в диапазоне частот от 10 до 200 Гц | ±1 ,5 |
| в диапазоне частот от 250 до 1000 Гц | ±2 |
| Неравномерность амплитудно-частотной характеристики | |
| для канала звукового давления, дБ, не более | |
| в диапазоне частот от 10 до 20 Гц, | 6 |
| в диапазоне частот от 25 до 200 Гц | 3 |
| в диапазоне частот от 250 до 1000 Гц | 4 |
| для каналов градиента давления (АЧХ приведенная к 1 Гц) | |
| в диапазоне частот от 10 до 20 Гц | 6 |
| в диапазоне частот от 25 до 200 Гц | 3 |
| в диапазоне частот от 250 до 1000 Гц, дБ | 3 |
| Наименование характеристики | Значение |
| Уровни собственных шумов относительно 20 мкПа в третьоктавных полосах частот для канала звукового давления, дБ, не более | 50 |
| для каналов градиента давления - ограничены сверху ломаной линии, проходящей через точки с координатами 10 Гц, дБ | 65 |
| 30 Гц, дБ | 54 |
| 50 Гц, дБ | 50 |
| 1000 Гц, дБ | 25 |
| Максимальный выходной сигнал при коэффициенте нелинейных искажений не более 1 %, В, не менее для канала звукового давления | 1 |
| для канала градиента давления | 1 |
| Показатель асимметрии максимумов каналов градиента давления в пределах, дБ | ±1 |
| Отклонение характеристики направленности каналов градиента давления от дипольной в углах ± 45°, (180о ± 45°) относительно оси максимальной чувствительности в пределах, дБ | ±1 |
| Неравномерность диаграммы направленности канала звукового давления на частоте 1000 Гц, дБ, не более | 3 |
| Коэффициент деления каналов градиента давления, дБ, не менее | 20 |
| * Значение чувствительности может быть изменено по согласованию с Заказчиком. | |
| ** Динамический диапазон может меняться с учетом примечания *. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов звукового давления | 1 |
| Количество каналов градиента давления | 3 |
| Коэффициент калибровки каналов в пределах, дБ | (0 ± 3) |
| Полярность выходного напряжения канала давления при увеличении внешнего давления | положительная |
| Полярность импульса выходного напряжения каналов градиента давления при воздействии силы в положительном направлении измерительной оси | положительная |
| Постоянная составляющая напряжения выходного сигнала, В, не более | 0,1 |
| Сила тока, потребляемая по цепям электропитания положительного и отрицательного напряжения, мА, не более | 50 |
| Входное сопротивление калибровочного входа, Ом, не менее | 600 |
| Минимальное сопротивление нагрузки, кОм | 10 |
| Максимальная электрическая емкость нагрузки, нФ | 100 |
| Напряжение питания постоянного тока, В | от 10 до 14 |
| Электрическое сопротивление изоляции приемника, МОм, не менее | 20 |
| Наименование характеристики | Значение |
| Габаритные размеры диаметр, мм, не более длина соединительного кабеля, м, не менее | 130 1,5 |
| Масса, кг, не более | 1,5 |
| Рабочие условия эксплуатации рабочая среда температура окружающей среды, ° С избыточное гидростатическое давление, МПа, не более средняя плотность в пределах, кг/дм3 | морская или пресная вода от - 4 до + 35 3 1,15 ± 0,1 |
| Назначенный срок службы, лет, не менее | 10 |
| Среднее время наработки до отказа, ч, не менее | 5000 |
наносится на титульный лист формуляра МГФК.406231.113 ФО типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность приемников КГП 1
| Наименование | Обозначение | Количество, шт. | Примечание |
| Приемник гидроакустический комбинированный | КГП 1 | 1 | |
| Блок коммутации | МГФК.441461.001 | 1 | По требованию заказчика |
| Удлинитель ВП | МГФК.685631.225 | 1 | По требованию заказчика |
| Футляр | - | 1 | По требованию заказчика |
| Формуляр | МГФК.406231.113 ФО | 1 | |
| Руководство по эксплуатации | МГФК.406231.113 РЭ | 1 | На партию до 5 изделий |
| Методика поверки | МГФК.406231.113 МП | 1 | По требованию заказчика |
приведены в пункте 2.3 документа МГФК.406231.113 РЭ «Приемник гидроакустический комбинированный КГП 1. Руководство по эксплуатации».
