| Номер в госреестре | 84195-21 |
| Наименование СИ | Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов |
| Обозначение типа СИ | КИЧВ |
| Изготовитель | Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные измерения частоты вращения гидроагрегата КИЧВ (далее - комплексы) предназначены для измерения и регулирования частоты вращения валов турбин гидроагрегатов, установленных на «Чебоксарской ГЭС» в составе САУ Гидроагрегатов.
Принцип действия комплексов основан на измерении частотной характеристики электрического сигнала от датчиков тахометрических МЭД-1 (далее - датчик МЭД-1), передачи измеренного аналогово сигнала на вторичные измерительные каналы (далее - ВИК), и преобразования его в цифровую форму, и отображении измеренных значений на ЖК дисплее (локальной панели оператора (далее - ЛПО)) шкафа «УСО ТА и УВО».
При измерении частоты вращения на ротор турбины гидроагрегата крепят зубчатое колесо из феромагнитного материала. Вблизи зубчатого колеса крепится датчик МЭД-1. При прохождении зубцов зубчатого колеса перед датчиком МЭД-1 и поступлении переднего фронта импульса на вход, комплекс сбора данных многофункциональный МКСД (далее -МКСД) измеряет частоту следования импульсов.
Измеренные значения частоты следования импульсов от датчиков МЭД-1 передаются МКСД в контроллеры программируемые логические серии SYSMAC nj301-1100 (далее -ПЛК) по запросу контроллеров (в 1/100 мГц).
ПЛК вычисляют частоту вращения гидроагрегата делением измеренного значения частоты следования импульсов на 100000.
Измеренные значения частоты вращения гидроагрегата отображаются на ЖК дисплее ЛПО шкафа «УСО ТА и УВО» в единицах частоты вращения (в герцах) в соответствии с СТО 59012820.27.140.001-2014.
Каждый комплекс конструктивно состоит из четырех датчиков тахометрических МЭД-1 (рег. № 64257-16), четырёх комплексов сбора данных многофункциональных МКСД (рег. № 58334-14), четырёх контроллеров программируемых логических SYSMAC nj301-1100 и шкафа «УСО ТА и УВО», предназначенного для отображения измеренных значений на встроенном в шкаф ЖК дисплее.
Комплексы сбора данных МКСД состоят из одного модуля ИК FM. Три МКСД монтируются на DIN - рейку в шкаф «АРЧМ» и один МКСД монтируется в шкаф «ТА и УВО» согласно структурной схеме комплексов приведенной на рисунке 1.

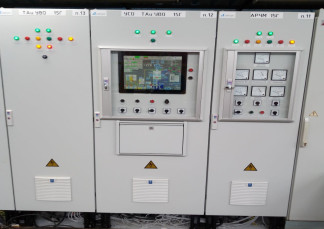

Внешний вид комплексов программно-аппаратных измерения частоты вращения гидроагрегата КИЧВ приведен на рисунках 2-3. Пломбирование комплексов не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Заводской номер комплексов наносится на каждый монтажный шкаф: «УСО ТА и УВО», «ТА и УВО» и «АРЧМ» в виде наклейки с внутренней стороны дверцы шкафа, согласно рисунку 3.
Программное обеспечение (далее - ПО) комплексов предназначено для измерения частоты следования импульсов от датчиков частоты вращения гидроагрегата, вычисления частоты вращения гидроагрегата, предоставления информации о частоте вращения гидроагрегата пользователю. В состав программного обеспечения (ПО) комплексов входит ПО МКСД, ПО ПЛК, ПО ЛПО.
ПО комплексов является метрологически значимым. ПО соответствует требованиям ГОСТ Р 8.654-2015. В ПО ПЛК МЗЧ являются функциональные блоки получения и интерпретации данных от МКСД.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Примечание |
| FMD2_16-04-2014 • bin | не ниже 16/04/14 16:26:48 | - | встроенное ПО МКСД |
| FMD2 Communication | не ниже 2019.04.26 | - | функциональный блок TAiUVO XXG PLC1 |
| FMD2 Communication | не ниже 2019.04.26 | - | функциональный блок TAiUVO XXG PLC2 |
| FMD2 Communication Unit4 | не ниже 2019.04.26 | - | функциональный блок ARCHM GAXX PLC1 |
| FMD2 Communication Unit4 | не ниже 2019.04.26 | - | функциональный блок ARCHM GAXX PLC2 |
| FMD2 Communication Unit5 | не ниже 2019.04.26 | - | функциональный блок ARCHM GAXX PLC1 |
| FMD2 Communication Unit5 | не ниже 2019.04.26 | - | функциональный блок ARCHM GAXX PLC2 |
| FMD2 Communication Unit6 | не ниже 2019.04.26 | - | функциональный блок ARCHM GAXX PLC1 |
| FMD2 Communication Unit6 | не ниже 2019.04.26 | - | функциональный блок ARCHM GAXX PLC2 |
| программное обеспечение локальной панели оператора САУ ГА | не ниже 2021.04.01.00 | - | - |
Защита ПО от преднамеренных воздействий обеспечивается набором мер:
- внесение изменений в ПО ПЛК, МКСД и ЛПО возможно только с использованием специализированного программного обеспечения, хранящегося у административного персонала.
Авторизация пользователей на инженерной станции осуществляется по паролю.
Вторичные измерительные каналы КИЧВ размещены в металлических шкафах напольного исполнения, конструкция которых обеспечивает защиту от несанкционированного доступа.
Защита ПО от непреднамеренных воздействий обеспечивается способом резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 2 - Метрологические характеристики комплексов
| Наименование характеристики | Значения |
| Диапазон измерений частоты вращения ротора гидроагрегата*, Гц (об/мин) | от 1 до 100 (от 60 до 6000) |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения ротора гидроагрегата, Гц | ±0,01 |
| Примечание: в таблице 2 указан диапазон измерений для количества зубьев на зубчатом колесе n=1. | |
Таблица 3 - Основные технические характеристики комплексов
| Наименование характеристики | Значения |
| Количество измерительных каналов | 4 |
| Напряжения питания переменного тока комплексов(от 46 до 75 Гц), В | от 187 до 242 |
| Рабочие условия эксплуатации: | |
| диапазон рабочих температур, °С | |
| - ВИК | от +1 до +45 |
| - датчиков МЭД-1 | от - 40 до +50 |
| Габаритные размеры, мм, не более: - шкафа «УСО ТА и УВО» (высота х длина х ширина) - шкафа «ТА и УВО» (высота х длина х ширина) - шкафа «АРЧМ» (высота х длина х ширина) | 3 3 3 000 866 х х х 0 0 0 о о о ОО ОО 00 х х х 7 7 7 666 222 222 |
| Масса, кг, не более: | |
| - шкафа «УСО ТА и УВО» | 300 |
| - шкафа «ТА и УВО» | 300 |
| - шкафа «АРЧМ» | 300 |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати. Комплектность средства измерений
Таблица - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплексы программно-аппаратные измерения частоты вращения гидроагрегата КИЧВ | Зав. № №: Р01.2018-01.001; Р01.2018-02.001; Р01.2018-03.001; Р01.2018-04.001; Р01.2018-05.001; Р01.2018-06.001; Р01.2018-07.001; Р01.2018-08.001; Р01.2018-09.001; Р01.2018-10.001; Р01.2018-11.001; Р01.2018-12.001; Р01.2018-13.001; Р01.2018-14.001; Р01.2018-15.001; Р01.2018-16.001; Р01.2018-17.001; Р01.2018-18.001; | 18 шт. |
| Руководство по эксплуатации | Р01.2018.01.001.РЭ | 1 шт. |
| Паспорт | Р01.2018.01.001.ПС | 1 шт. |
| Методика поверки | МП 204/3-10-2021 | 1 экз. |
приведены в документе Р01.2018.01.001.РЭ «Комплексы программно-аппаратные измерения частоты вращения гидроагрегатов КИЧВ. Руководство по эксплуатации» раздел 1.4 «Методы измерений».
СТО 59012820.27.140.001-2014 Нормы участия гидроагрегатов гидравлических и гидроаккумулирующих электростанций в нормированном первичном регулировании частоты п. 5.10 настоящего документа.
