| Номер в госреестре | 84199-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШМС-0.66 |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШМС-0,66 (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - шинного типа с одной вторичной обмоткой. Вторичная обмотка залита эпоксидным компаундом, образуя изоляционный блок, что обеспечивает механическую прочность и электроизоляционные свойства.
Трансформаторы устанавливаются в судовых распределительных устройствах. Первичной обмоткой служит шина (пакет шин) распределительного устройства, проходящая через «окно» трансформатора тока. Выводы вторичной обмотки расположены в верхней части блока и снабжены винтами диаметром 6 мм.
Трансформаторы выпускаются в модификациях ТШМС-0,66-1, ТШМС-0,66К-1, ТШМС-0,66-11, ТШМС-0,66К-П, ТШМС-0,66-Ш, ТШМС-0,66К-Ш, ТШМС-0,66-1У, ТШМС-0,66К-1У, отличающихся номинальным первичным током, габаритными размерами и рабочими условиями измерений.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового обозначения.

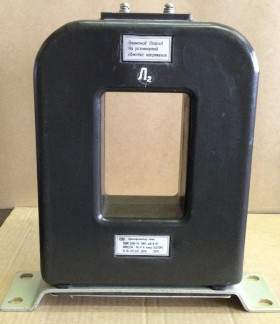

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||
| ТШМС-0,66-1, ТШМС-0,66К-1 | ТШМС-0,66-11, ТШМС-0,66К-11 | ТШМС-0,66-Ш, ТШМС-0,66К-Ш | ТШМС-0,66-1У, ТШМС-0,66К-1У | |
| Номинальный первичный ток Лном, А | 1500; 2000; 3000 | 4000; 5000 | 6000 | 8000 |
| Наибольший рабочий первичный ток, Лнр, А | 1600; 2000; 3200 | 4000; 5000 | 6300 | 8000 |
| Номинальный вторичный ток /2ном, А | 5 | |||
| Номинальная частота переменного тока, Гц | 50 | |||
| Номинальное напряжение U/ном, кВ | 0,66 | |||
| Наибольшее рабочее напряжение U/н.р, кВ | 0,72 | |||
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и защиты - для защиты | 0,5 (10Р) 10Р | |||
| Номинальная вторичная нагрузка ^ном с индуктивно-активным коэффициентом мощности costy2=0,8, В А: - вторичной обмотки для измерений - вторичной обмотки защиты | 40 40 | |||
| Номинальная предельная кратность вторичных обмоток ^ном: - для измерений и защиты - для защиты | 3 3 | |||
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более | 366x85x340 |
| Масса, кг, не более | 15,7 |
| Рабочие условия измерений: - температура окружающей среды1), °С: - для модификаций ТШМС-0,66-1, ТШМС-0,66К-1, ТШМС-0,66-11, ТШМС-0,66К-П, ТШМС-0,66-Ш и ТШМС-0,66К-Ш - для модификаций ТШМС-0,66-1У и ТШМС-0,66К-1У - относительная влажность воздуха при температуре окружающей среды +35 °С, % | от -40 до +50 от -40 до +60 98 |
| Высота над уровнем моря, м, не более | 1000 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 30 |
| Примечания: 1) - допускается эпизодическое (не более 5-7 раз за весь срок службы трансформатора) повышение температуры окружающего воздуха длительностью не более 2 ч: - до плюс 60 °С - для трансформаторов модификаций ТШМС-0,66-1, ТШМС-0,66К-1, ТШМС-0,66-11, ТШМС-0,66К-П,ТШМС-0,66-Ш, ТШМС-0,66К-Ш; - до плюс 70 °С - для трансформаторов модификации ТШМС-0,66-ГУ и ТШМС-0,66К-1У. | |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансформатора любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТШМС-0,66 | - | 1 шт. |
| Паспорт | 1ВД.761.ХХХ ПС1) 2) 1ВД.761.ХХХ-01 ПС1) 2) | 1 экз. |
| Руководство по эксплуатации3) | ВД0.412.175 | 1 экз. |
| Примечания: 1) - ХХХ - обозначение в зависимости от модификации: 177 - для модификации ТШМС-0,66-1; 171 - для модификации ТШМС-0,66К-1; 182 - для модификаций ТШМС-0,66-11, ТШМС-0,66К-11; 184 - для модификаций ТШМС-0,66-Ш, ТШМС-0,66К-Ш; 183 - для модификаций ТШМС-0,66-1У и ТШМС-0,66К-1У 2) - децимальный номер паспорта зависит от поставки; 3) - на партию трансформаторов, поставляемых в один адрес. | ||
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока ТШМС-0,66
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
