| Номер в госреестре | 84200-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Общество с ограниченной ответственностью "Курскатомэнергомонтаж" (ООО "КАЭМ"), Курская обл., г. Курчатов |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой сварные горизонтальные конструкции цилиндрической формы со сферическими днищами наземного исполнения.
Резервуары имеют наружную теплоизоляцию днищ и стенок.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары РГС-100 зав.№№ 86, 87 расположены на территории АО «Транснефть - Север», Усинское РНУ, НПС «Чикшино».

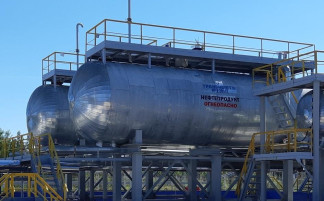

Общий вид резервуаров представлен на рисунках 1-3.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-100 |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от - 60 до + 40 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-100 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-100
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
