| Номер в госреестре | 84201-21 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" Акционерного общества "Транснефть-Верхняя Волга" (Великолукский завод "Транснефтемаш" АО "Транснефть-Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.
Резервуар представляет собой сварную горизонтальную конструкцию цилиндрической формы с плоскими днищами наземного исполнения.
Резервуар оборудован дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуар оснащен боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуара соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуар РГС-20 зав.№ 158 расположен на территории АО «Транснефть - Север», Ухтинское РНУ, Центральный склад.
Пломбирование резервуара РГС-20 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочную таблицу.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуара.

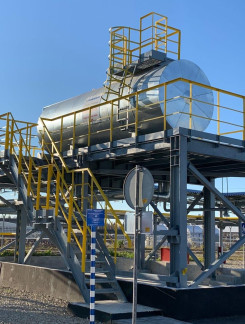

Общий вид резервуара представлен на рисунках 1-3.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-20 |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от - 60 до + 40 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-20 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 8 паспорта.
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-20
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
