| Номер в госреестре | 84204-21 |
| Наименование СИ | Измерители многофункциональные |
| Обозначение типа СИ | DeFelsko PosiTector |
| Изготовитель | DeFelsko Corporation, США |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители многофункциональные DeFelsko PosiTector (далее по тексту - измерители) предназначены для измерений температуры и относительной влажности окружающей среды, для измерений температуры поверхности твердых тел; бесконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы; а также для измерений удельной электропроводности растворов и расчета на основании этого поверхностной плотности в пересчете на хлорид натрия водорастворимых солей на металлических поверхностях.
Принцип действия измерителей основан на преобразовании сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от измерительного зонда. Результаты измерений отображаются на жидкокристаллическом дисплее.
Принцип измерения температуры основан на зависимости электрического сопротивления первичного преобразователя (датчика) от измеряемой температуры, принцип измерения относительной влажности - на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя. Принцип бесконтактных измерений температуры основан на преобразовании потока инфракрасного излучения исследуемого объекта, передаваемого через оптическую систему измерителей на приемник, в цифровой сигнал. Принцип измерения удельной электрической проводимости (См/см) основан на измерении тока (в А), проходящего через слой раствора с поперечным сечением, равным единице, под действием градиента потенциала 1 В на единицу длины. Измерения на поверхностях проводят одним из двух методов: методом Bresle DeFelsko Patoh или методом Bresle DeFelsko PosiPatoh (c применением магнитного удерживающего кольца). По методу Бресле в камеру, размещенную на стальной поверхности, вносят дистиллированную воду, в которой будут растворяться соли с поверхности, повышая электропроводность воды. По изменению электропроводности раствора рассчитывают поверхностную плотность в пересчете на хлорид натрия водорастворимых солей. Измерительный зонд SST состоит из специально сконструированной измерительной ячейки, его можно использовать в качестве обычного датчика проводимости, сняв флажок Bresle Mode в меню «Установка» прибора.
Измерители представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока с автономным питанием, размещенного в пластиковом корпусе, и измерительных зондов. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой. В нижней части корпуса электронного блока расположен разъем для подключения измерительных зондов.
Электронные блоки изготавливаются в двух модификациях: Standard и Advanced, которые различаются объемом внутренней памяти, а также наличием модулей беспроводной связи Bluetooth и WI-FI у электронных блоков модификации Advanced. Конструктивных различий или различий внешнего вида электронные блоки не имеют и могут использоваться с измерительными зондами всех модификаций.
Измерительные зонды изготавливаются в следующих модификациях: DPM, DPMS, DPMIR, DPMD, SST, IRT. Зонды данных модификаций различаются между собой метрологическими характеристиками, измеряемыми величинами, а также конструктивными признаками.
Зонды модификаций DPM, DPMS предназначены для измерений температуры и относительной влажности окружающего воздуха, измерений температуры поверхности твердых тел, а также расчета температуры точки росы. Зонды модификаций DPMD предназначены для измерений температуры и относительной влажности окружающего воздуха, а также расчета температуры точки росы. Зонды модификации DPMIR предназначены для измерений температуры и относительной влажности окружающего воздуха, расчета температуры точки росы, а также для бесконтактных измерений температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой углом поля зрения. Зонды модификации SST предназначены для измерений удельной электропроводности анализируемого раствора, а также его температуры. Зонды модификации IRT предназначены для бесконтактных измерений температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой углом поля зрения.

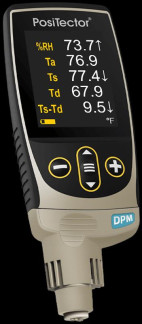

Фотографии общего вида измерителей приведены на рисунках 1-6.
Пломбирование измерителей не предусмотрено. Заводской номер электронного блока указывается на наклейке, расположенной в нише для установки элементов питания. Заводской номер измерительного зонда указывается на тыльной стороне зонда измерителей. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Измерители имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. ПО устанавливается в зонды измерителей на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО зондов - отсутствуют.
Электронные блоки измерителей имеют встроенное ПО STD base (для электронных блоков модификации Standard) и ADV base (для электронных блоков модификации Advanced), не являющееся метрологически значимым. ПО предназначено для получения, отображения, хранения и передачи информации о результатах измерений.
Автономное ПО PosiSoft Desktop и PosiTector App не является метрологически значимым и предназначено для получения, отображения, хранения и передачи информации о результатах измерений.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| DPM DPMS | DPMD | DPMIR | IRT | SST | |
| Диапазон измерений температуры окружающего воздуха, °С | от -40 до +80 | - | - | ||
| Диапазон измерений температуры поверхности, °С | от -40 до +190 | - | |||
| Диапазон измерений температуры бесконтактным способом, °С | - | от -50 до +380 | - | ||
| Диапазон измерений относительной влажности, % | от 5 до 95 | - | |||
| Диапазон измерений температуры раствора, °С | - | от +5 до +40 | |||
| Диапазон измерений удельной электропроводности, мкСм/см | - | от 1 до 500 включ. | |||
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур от +5 до +80 °С), % | ±3,0 | - | |||
| Пределы допускаемой абсолютной погрешности измерений температуры окружающего воздуха, °С | ±0,5 | - | - | ||
| Пределы допускаемой абсолютной погрешности измерений температуры бесконтактным способом в диапазоне от -50 до +100 °С включ., °С | - | ±2,0 | - | ||
| Пределы допускаемой относительной погрешности измерений температуры бесконтактным способом в диапазоне св. +100 °С, % | ±2,0 | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры поверхности, °С | ±(0,6+0,01t) | - | |||
| Наименование характеристики | Значение | |||
| DPM DPMS DPMD | DPMIR | IRT | SST | |
| Пределы допускаемой абсолютной погрешности измерений температуры раствора, °С | - | ±0,5 | ||
| Пределы допускаемых значений приведённой погрешности ( v 0 ) измерений удельной электропроводности в диапазоне от 1 до 50 мкСм/см включ., % | - | ± 5 | ||
| Пределы допускаемых значений относительной погрешности ( 80 ) измерений удельной электропроводности в диапазоне св. 50 до 500 мкСм/см включ., % | - | ± 5 | ||
| Разрешающая способность измерений, °С, % | 0,1 | |||
| Спектральный диапазон, мкм | - | от 5,5 до 14 | от 2 до 14 | - |
| Показатель визирования | - | 4:1 | 5,7:1 | - |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры электронного блока, мм, не более | 130x70x30 |
| Масса электронного блока (без элементов питания), г, не более | 150 |
| Рабочие условия эксплуатации измерителей - температура окружающего воздуха,°С - для измерителей с зондами модификации SST - для измерителей с остальными зондами - относительная влажность, %, не более | от +5 до +40 от -40 до +80 95 |
| Средняя наработка до отказа, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 5 лет |
наносится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель многофункциональный | DeFelsko PosiTector | модификация электронного блока, зонда и количество зондов в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Методика поверки | МП 207-032-2021 | (по запросу) |
Приведены в разделе «Измерение» Руководства по эксплуатации.
Лист № 6 Всего листов 7
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия.
Техническая документация DeFelsko Corporation, США
