| Номер в госреестре | 84210-21 |
| Наименование СИ | Система стендовых измерений |
| Обозначение типа СИ | "Факел-М" |
| Изготовитель | Акционерное общество "Красноярский машиностроительный завод" (АО "Красмаш"), Красноярский край, г. Красноярск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система стендовых измерений «Факел-М» (далее - система) предназначена для измерений избыточного давления жидких и газообразных сред, температуры и объемного расхода жидких сред, силы от тяги, интервалов времени, а также электрических величин: напряжения постоянного тока, напряжения переменного тока, электрического сопротивления постоянному току, частоты периодических сигналов, относительного сопротивления, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от первичных измерительных преобразователей при проведении испытаний изделий на стенде № 1 производства испытательно-заправочный комплекс Акционерного общества «Красноярский машиностроительный завод».
Конструктивно система состоит первичных измерительных преобразователей (ПП), установленных в магистралях стендовых технологических систем испытательного бокса стенда, комплекса измерительно-вычислительного информационной измерительной системы КИВИИС в составе шкафов коммутационного и шкафа кроссировочного, стоек приборных №1 и №2, рабочего места (РМ) оператора и автоматизированных рабочих мест (АРМ). Шкафы коммутационный и кроссировочный предназначены для коммутации выходных электрических сигналов ПП объекта испытаний на входы барьеров взрывозащиты и устройств нормализации сигналов. Шкафы коммутационный и кроссировочный размещаются в помещении измерительной стенда, них установлены:
- блоки взрывозащиты МЕ-900 с модулями МЕ-903, МЕ-912, МЕ-914;
- усилители заряда взрывозащищенные МЕ-918-2;
- барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех-02;
- модули нормализации сигналов МЕ-408-1;
- модуль гальванической развязки МЕ-116;
- блоки питания Метран-604-024-рт;
- блоки питания DR-45-12;
- блоки питания DR-120-24.
Шкафы коммутационный и кроссировочный соединены линиями связи со стойками приборными №1 и №2. В стойках приборных установлены комплексы измерительно -вычислительные MIC-236 с измерительными модулями MR-227U1, MR-227K1, MR-452, ME-320, ME-340, комплексы измерительные магистрально-модульные MIC-553 PXI с измерительными модулями MX-228 PXI. В стойках приборных установлены также модуль синхронизации МЕ-020В, промышленные компьютеры PromPC из состава станций сбора данных и сетевые коммутаторы Ehternet HUB основных и дублирующих измерительных каналов (ИК). Управление станций сбора данных осуществляется с РМ оператора. РМ оператора включает два РМ основных и дублирующих ИК, каждое из которых включает:
- монитор Liyama Prolate;
- клавиатура;
- манипулятор «мышь».
Питание аппаратуры шкафов коммутационного и кроссировочного и стоек приборных основных и дублирующих ИК осуществляется от двух источников бесперебойного питания.
Станции сбора данных посредством оптической кабельной сети связаны с АРМ, расположенными в помещении пультовой стенда. АРМ обеспечивает регистрацию и отображение измерительной информации по основному и дублирующему ИК.
АРМ включает четыре рабочих места, каждое из которых включает:
- системный блок ThinkCenter Lenovo;
- монитор DELL 24;
- клавиатура;
- манипулятор «мышь».
Принцип действия системы основан на преобразовании физических величин, измеряемых 1111, в электрические сигналы, поступающих на входы комплексов измерительновычислительных для сбора и преобразования сигналов в цифровой код для дальнейшей его передачи в промышленные компьютеры (ПК) АРМ, осуществляющие обработку, отображение значений измеряемых величин,а также регистрацию измерительной информации.
Система обеспечивает измерение и отображение значений измеряемых физических величин и объекта испытаний по основным и дублирующим ИК.
Функционально система состоит из ИК:
- ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с выходом «токовая петля»;
- ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ 1201;
- ИК температуры жидких сред, измеряемой термопреобразователями сопротивления;
- ИК температуры жидких сред, измеряемой термопарами;
- ИК расхода объемного;
- ИК силы от тяги;
- ИК относительного сопротивления;
- ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователей сопротивления;
- ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар;
- ИК частоты периодических сигналов, соответствующей частоте вращения;
- ИК напряжения постоянного тока;
- ИК силы постоянного тока, соответствующего давлению избыточному жидких и газообразных сред;
- ИК частоты периодических сигналов;
- ИК заряда первичных преобразователей пьезоэлектрического типа;
- ИК интервалов времени.

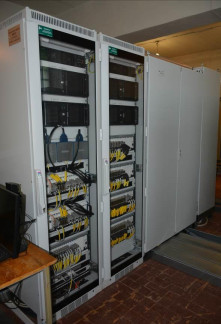

Общий вид шкафов коммутационного и кроссировочного, стоек приборных №1 и №2 (двери закрыты) приведен на рисунке 1. Вид стойки приборной №1с маркировкой системы, местом нанесения знака утверждения типа и знака поверки приведен на рисунке 2. Общий вид шкафов коммутационного и кроссировочного (двери открыты) приведен на рисунках 4 и 5. Общий вид остальных составных частей системы приведен на рисунках 6 - 16.
Заводской знак, с наименованием системы и заводским номером расположен в виде таблички в верхней части левой боковой панели стойки приборной №1 (рисунок 2).
Содержание маркировки включает наименование, обозначение, заводской номер и год выпуска системы: «Система стендовых измерений Факел-М, 223.01.00.03.00, заводской № 001, год выпуска 2021» (рисунок 3).
Защита от несанкционированного доступа к системе обеспечивается запиранием встроенными замками дверей с передней и задней стороны шкафов коммутационного и кроссировочного и стоек приборных (рисунки 17 - 19) и запиранием на замок входной двери на стенд.
Рисунок 1 5 - Датчик расхода ТДР 23. Вид общий
J
Программное обеспечение (ПО) включает общее и функциональное ПО.
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное ПО представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Таблица 2 - Метрологические характеристики системы
| Наименование характеристики | Значение |
| ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с выходом «токовая петля» | |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 1,0 |
| Количество ИК (Параметры Р1о1(Р1д1), Р1о2(Р1д2), Р1оз(Р1дз)) | 6 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 1,6 |
| Количество ИК (Параметры Р1о4(Р1д4), Р1о5(Р1д5) Р1об(Р1дб)) | 6 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 2,0 |
| Количество ИК (Параметры Р1о7(Р1д7)) | 2 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 2,5 |
| Количество ИК (Параметры Р1о8(Р1д8), Р1о9(Р1д9), Р1ою(Р1дю), Р1о11 (Р1д11), Р1о12(Р1д12)) | 10 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 25,0 |
| Количество ИК (Параметры Р1о13(Р1д13), Р1о14(Р1д14), Р1о15(Р1д15), Р1о1б(Р1д1б)) | 8 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 40,0 |
| Количество ИК (Параметры Р1о17(Р1д17), Р1о18(Р1д18)) | 4 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений (к ВП) погрешности измерений давления, % | ± 0,5 |
ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ 1201
Диапазон измерений давления избыточного жидких и газообразных сред, МПа_
от 0 до 2,0
8
от 0 до 4,0
4
от 0 до 45,0
2
от 0 до 60,0
2
± 0,5
Количество ИК (Параметры Р2о1 (Р2д1), Р2о2(Р2д2), Р2оз(Р2дз), Р2о4(Р2д4))_
Диапазон измерений давления избыточного жидких и газообразных сред, МПа_
Количество ИК (Параметры Р2о5(Р2д5), Р2об(Р2дб))
Диапазон измерений давления избыточного жидких и газообразных сред, МПа_
Количество ИК (Параметры Р2о7(Р2д7))
Диапазон измерений давления избыточного жидких и газообразных сред, МПа_
Количество ИК (Параметры Р2о8(Р2д8))
Пределы допускаемой приведенной (к ВП) погрешности измерений давления
ИК температуры жидких и газообразных сред, измеряемой термопреобразователями сопротивления
Диапазон измерений температуры, °С
от -10 до +100
Количество ИК (Параметры Т1о1(Т1д1), Т1о2(Т1д2), Т1оз(Т1дз), Т1о4(Т1д4), Т1о5(Т1д5), Т1об(Т1дб), Т1о7(Т1д7), Т1о8(Т1д8), Т1о9(Т1д9), Т1о10(Т1д10), Т1о11(Т1д11), Т1о12(Т1д12), Т1о1з(Т1д1з), Т1о14(Т1д14), Т1о15(Т1д15), Т1о1б(Т1д1б), Т1о17(Т1д17), Т1о18(Т1д18), Т1о19(Т1д19), Т1о20(Т1д20), Т1о21(Т1д21), Т1о22(Т1д22), Т1о2з(Т1д2з), Т1о24(Т1д24), Т1о25(Т1д25), Т1о2б(Т1д2б))_
52
от 0 до 50
2
± 1,0
Диапазон измерений температуры, °С
Количество ИК (Параметры Тхсо (Тхсд))
Пределы допускаемой абсолютной погрешности измерений температуры, °С_
ИК температуры жидких сред, измеряемой термопарами
Диапазон измерений температуры, измеряемой термопарами типа ХК
(L), °С_
от 0 до 600
16
± 7,0
Количество ИК (Параметры Т2о1(Т2д1), Т2о2(Т2д2), Т2оз(Т2дз), Т2о4(Т2д4), Т2о5(Т2д5), Т2об(Т2дб), Т2о7(Т2д7), Т2о8(Т2д8))
Пределы допускаемой абсолютной погрешности измерений температуры, °С_
Диапазон измерений температуры, измеряемой термоэлектрическими термометрами типа ХА (К), °С_
Количество ИК (Параметры Тзо1(Тзд1), Тзо2(Тзд2), Тзоз(Тздз), Тзо4(Тз2д4), Тзо5(Т3д5), Т3об(Т3дб), Т3о7(Т3д7), Т3о8(Т3д8))
Пределы допускаемой абсолютной погрешности измерений температуры, °С_
| Наименование характеристики | Значение | |
| ИК расхода объемного жидкостей | ||
| Диапазон измерений расхода объемного жидкостей, л/с | 19,0 до З9,0 | |
| Количество ИК (Параметры Qd^l), Qg2(Qa2)) | 4 | |
| Диапазон измерений расхода объемного жидкостей, л/с | З1,0 до 78,0 | |
| Количество ИК (Параметры Qc3(Qa4), Qc4(Qa4)) | 4 | |
| Диапазон измерений расхода объемного жидкостей, л/с | 31,0 до 152,0 | |
| Количество ИК (Параметры Qc5(Qa5), Qc6(Qa6)) | 4 | |
| Пределы допускаемой относительной погрешности измерений расхода объемного, % | ± 0,5 | |
| ИК силы от тяги | ||
| Диапазон измерений силы от тяги | с) г (к | от 0 до 500 (от 0 до 50000) |
| Количество ИК (Параметры Sо1(Sд1), Sо2(Sд2), SоЗ(SдЗ), Sо4(Sд4)) | 8 | |
| Пределы допускаемой приведенной ( к ВП) погрешности измерений силы, % | ± 0,5 | |
| ИК относительного электрического сопротивления | ||
| Диапазон измерений относительного электрического сопротивления, % | от 1 до 99 | |
| Количество ИК (Параметры Rотноl(Rотндl), Rотноl(Rотндl), Rотно2(Rотнд2), Rотноз(Rотнд4), Rотно5(Rотнд5), Rотно6(Rотнд6), R0T-но7^отнд7), RоTHо8(RоTHд8), RоTHо9(RоTHд9), RоTHо1o(RоTHд1o), RоTHо1l(RоTHд1l), RоTHо12(RоTHд12), RоTHо1з(RоTHд1з), RоTHо14(RоTHд14), RоTHо 15(RоTHд 15), RоTHо16(RоTHд16), RоTHо17(RоTHд17), RоTHо18(RоTHд18), RоTHо19(RоTHд19), RоTHо2o(RоTHд2o), RоTHо2l(RоTHд2l), RоTHо22(RоTHд22), RоTHо2з(RоTHд2з), RоTHо24(RоTHд24), RоTHо25(RоTHд25), RоTHо26(RоTHд26), RоTHо27(RоTHд27), RоTHо28(RоTHд28), RоTHо29(RоTHд29), RоTHоЗo(RоTHдЗo), RоTHоЗl(RоTHдЗl), RоTHоЗ2(RоTHдЗ2), R0TH0ЗЗ(R0THДЗЗ), RоTHоЗ4(RоTHдЗ4), RоTHоЗ5(R0THдЗ5), RоTHоЗ6(RоTHдЗ6), RоTHоЗ7(RоTHдЗ7), RоTHоЗ8(RоTHдЗ8), RоTHоЗ9(RоTHдЗ9), RоTHо4o(RоTHд4o), RоTHо4l(RоTHд4l), RоTHо42(RоTHд42), RоTHо4з(RоTHд4з), R0TH044(R0THд44), RоTHо45(RоTHд45), RоTHо46(RоTHд46), R0TH047(R0THд47), RоTHо48(RоTHд48), RоTHо49(RоTHд49), RоTHо50(RоTHд50), R0TH05l(R0T^5l), RоTHо52(RоTHд52), R0TH05з(R0THд5з), R0TH054(R0THд54), RоTHо55(RоTHд55), R0THc56(R0T^56), R0TH057(R0THд57), RоTHо58(RоTHд58), R0TH059(R0THд59), RоTHо6o(RоTHд6o), R0THc6l(R0T^6l), RоTHо62(RоTHд62), RоTHо6з(RоTHд6з), RоTHо64(RоTHд64)) | 128 | |
| Пределы абсолютной погрешности измерений относительного | ||
| сопротивления, % | ± 1,0 | |
| Наименование характеристики | Значение |
| ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователей сопротивления | |
| Диапазон измерений сопротивления постоянному току, соответствующего значениям температуры от -10 до +100 °С в диапазоне преобразований медных термопреобразователей, градуировка 2а, Ом | от 50,75 до 75,53 |
| Количество ИК (Параметры Ттс_резерво1(Ттс_резервд1), Ттс_резерво2(Ттс_резервд2), Ттс_резервоз(Ттс_резервдз), Ттс_резерво4(Ттс_резервд4)) | 8 |
| Пределы допускаемой приведенной к диапазону измерений (к ДИ) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры | ± 0,15 |
| Диапазон измерений сопротивления постоянному току (соответствующего значениям температуры от -10 до +100 °С в диапазоне преобразований термопреобразователей 100 П), Ом | от 96,02 до 139,11 |
| Количество ИК (Параметры Ттс_резерво5(Ттс_резервд5), Ттс_резерво6 (Ттс_резервд6), Ттс_резерво7(Ттс_резервд7)) | 6 |
| Диапазон измерений сопротивления постоянному току (соответствующего температуре от -10 до +200 °С в диапазоне преобразований термопреобразователей 100 П), Ом | от 96,02 до 177,04 |
| Количество ИК (Параметры Ттс_резерво8(Ттс_резервд8), Ттс_резерво9(Ттс_резервд9), Ттс_резерво 10(Ттс_резервд 10), Ттс_резерво11(Ттс_резервд11) Ттс_резерв12(Ттс_резервд12), Ттс_резерво 13 (Ттс_резервд 13), Ттс_резерво 14(Ттс_резервд 14), Ттс_резерво 15(Ттс_резервд 15) Ттс_резерво 16(Ттс_резервд 16), Ттс_резерво 17(Ттс_резервд 17), Ттс_резерво 18(Ттс_резервд 18), Ттс_резерво 19(Ттс_резервд 19) Ттс_резерво20(Ттс_резервд20), Ттс_резерво21 (Ттс_резервд21), Ттс_резерво22(Ттс_резервд22), Ттс_резерво23(Ттс_резервд23) Ттс_резерво24(Ттс_резервд24), Ттс_резерво25(Ттс_резервд25), Ттс_резерво26(Ттс_резервд26), Ттс_резерво27(Ттс_резервд27) Ттс_резерво28(Ттс_резервд28), Ттс_резерво29(Ттс_резервд29), Ттс_резерво30(Ттс_резервд30), Ттс_резерво31(Ттс_резервд31) Ттс_резерво32(Ттс_резервд32), Ттс_резерво33(Ттс_резервд33), Ттс_резерво34(Ттс_резерв34), Ттс_резерво35(Ттс_резервд35)) | 56 |
| Пределы допускаемой приведенной (к ДИ) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры | ± 0,15 |
| ИК напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар | |
| Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры от 0 до 600 °С в диапазоне преобразований термопар типа ХК (L), мВ | от 0 до 49,108 |
| Наименование характеристики | Значение |
| Количество ИК (Параметры Ттт_резерво1(Ттт_резервд1), Ттт_резерво2(Ттт_резервд5), Ттт_резервоз(Ттт_резервдз), Ттт_резерво4(Ттт_резервд4), Ттт_резерво5(Ттт_резервд5), Ттт_резерво6(Ттт_резервд6), Ттт_резерво7(Ттт_резервд7), Ттт_резерво8(Ттт_резервд8), Ттт_резерво9(Ттт_резервд9), Ттт_резерво10(Ттт_резервд10), Ттт_резерво11(Ттт_резервд11), Ттт_резерво12(Ттт_резервд12), Ттт_резерво1з(Ттт_резервд1з), Ттт_резерво14(Ттт_резервд14), Ттт_резерво15(Ттт_резервд15), Ттт_резерво 16(Ттт_резервд 16), Ттт_резерво 17(Ттт_резервд 17), Ттт_резерво 18(Ттт_резервд 18), Ттт_резерво 19(Ттт_резервд 19),, Ттт_резерво20(Ттт_резервд20)) | 40 |
| Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры от 0 до 1000 °С в диапазоне преобразований термопар типа ХА (К), мВ | от 0 до 41,276 |
| Количество ИК (Параметры Ттт_резерво21(Ттт_резервд21), Ттт_резерво22(Ттт_резервд22), Ттт_резерво2з(Ттт_резервд2з), Ттт_резерво24(Ттт_резервд24), Ттт_резерво25(Ттт_резервд25), Ттт_резерво26(Ттт_резервд26), Ттт_резерво27(Ттт_резервд27), Ттт_резерво28(Ттт_резервд28), Ттт_резерво29(Ттт_резервд29), Ттт_резервоз0(Ттт_резервдз0), Ттт_резервоз1(Ттт_резервдз1), Ттт_резервоз2(Ттт_резервдз2), Ттт_резервозз(Ттт_резервдзз), Ттт_резервоз4(Ттт_резервдз4), Ттт_резервоз5(Ттт_резервдз5), Ттт_резервозб(Ттт_резервдзб), Ттт_резервоз7(Ттт_резервдз7), Ттт_резервоз8(Ттт_резервдз8), Ттт_резервоз9(Ттт_резервдз9),, Ттт_резерво40(Ттт_резервд40, Ттт_резерво41(Ттт_резервд41), Ттт_резерво42(Ттт_резервд42), Ттт_резерво4з(Ттт_резервд4з), Ттт_резерво44(Ттт_резервд44), Ттт_резерво45(Ттт_резервд45), Ттт_резерво46(Ттт_резервд46), Ттт_резерво47(Ттт_резервд47), Ттт_резерво48(Ттт_резервд48) | 56 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, соответствующего значениям температуры % | ± 0,з |
| ИК частоты периодического сигнала, соответствующего значениям частоты вращения | |
| Диапазон измерений частоты периодического сигнала, соответствующего значениям частоты вращения от 60 до 240000 об/мин), Гц | от 1 до 4000 |
| Количество ИК (Параметры Fnd(F^1), Fnc2(F^2), Fnоз(Fnдз), Fnc4(F^4)) | 8 |
| Пределы допускаемой относительной погрешности измерений частоты, % | ± 0,5 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10 |
| Количество ИК (Параметры Ш^дО, U^U^), Ш^дз), Uc4(^4), Uc5(U,5), Uc6(U,6), Uc7(U,7), Uо8(Uд8), Uо9(Uд9), ИоШ^ю), Ш^п), Uо12(Uд12), Uо1з(Uд1з), Uо14(Uд14), Uc15(U,15), Uc16 (Uд16)) | 32 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ± 0,3 |
| ИК силы постоянного тока, соответствующей значениям давления избыточного жидких и газообразных сред | |
| Диапазон измерений силы постоянного тока соответствующей значениям избыточного давления от 0 до 1,0 МПа, от 0 до 1,6 МПа, от 0 до 2,0 МПа, от 0 до 2,5 МПа, от 0 до 8,0 МПа, от 0 до 10,0 МПа от 0 до 25,0 МПа, от 0 до 40,0 МПа, мА | от 4 до 20 |
| Количество ИК (Параметры P_резерво1(P_резервд1), P_резерво2(P_резервд2), P_резервоЗ(P_резервдЗ), P_резерво4(P_резервд4), P резерво5^_резервд5), P_резерво6(P_резервд6), P_резерво7(P_резервд7), P_резерво8(P_резервд8), P_резерво9(P_резервд9), P_резерво 10^_резервд 10), P_резерво 11 ^_резервд 11), P_резерво 12^_резервд 12), P_резерво 13 ^_резервд 13), P_резерво 14^_резервд 14) | 28 |
| Пределы допускаемой приведенной (к ВП) погрешности, % | ± 0,1 |
| ИК частоты периодических сигналов | |
| Диапазон измерений частоты периодических сигналов, Г ц | от 10000 до 25000 |
| Количество ИК (Параметры Fd^l), Fc2^2), Fc3^3), Fc4^4), Fq5^5), Fq6^6), Fq7^7), Fq8^8), Fq9^9), Fdo^lo), Fо1l(Fд1l), Fо12(Fд12), Fо1з(Fд1з), Fl4(Fд14), Fq15^15), Fо16(Fд16), Fо17(Fд17), Fо18(Fд18), Fо19(Fд19), Fc20^20), Fо2l(Fд2l), Fо22(Fд22), Fо2з(Fд2з), Fо24(Fд24)) | 48 |
| Пределы допускаемой относительной погрешности, % | ± 0,1 |
| Диапазон измерений частоты периодических сигналов, Г ц | от 1 до 5000 |
| Количество ИК (Параметры Fc25^25), Fc26^26),Fc27^27), Fc28^28), Fо29(Fд29), FоЗo(FдЗo), Fc31^3i), FоЗ2(FдЗ2), FоЗз(FдЗз), FоЗ4(FдЗ4), FоЗ5(FдЗ5), Fc36^36), FоЗ7(FдЗ7), Fз7(FдЗ8), FоЗ9(FдЗ9), Fо40(Fд40)) | 32 |
| Пределы допускаемой относительной погрешности, % | ± 0,1 |
| ИК заряда первичных преобразователей пьезоэлектрического типа | |
| Диапазоны измерений заряда, нКл | ,0 ,0 ^ (N 2 7 1 5 + + + + о о о о ГО ^ OO 2, 7, 7, 2, --15 т т - - оот т оо |
| Количество ИК (Параметры qd^l), qc2^2), qc3^3), qc4^4), qо5(qд5), qо6(qд6), qc7^7), qо8(qд8), qо9(qд9), qоlo(qдlo), qоll(qдll), qcufau), qоlз(qдlз), q14^l4X qоl5(qдl5), qоl6(qдl6), qоl7(qдl7), qоl8(qдl8), qоl9(qдl9), q2o(qд2o), qо2l(qд2l), q022^22), qо2з(qд2з), q024 (q^4)) | 48 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной (к ДИ) погрешности измерений заряда, % | ± 7,0 |
| Неравномерность АЧХ в диапазоне частот от 20 до 20000 Гц, дБ, не более | 2, 5 |
| ИК интервалов времени | |
| Диапазон измерений интервалов времени, с | от 1 до 5000 |
| Количество ИК (Параметры tc1(W), ^2(^2), ^3(^3), ^(W), ^5(^5), tc6(W)) | 12 |
| Пределы абсолютной погрешности измерений интервалов времени, с | 0,005 |
Основные технические характеристики системы приведены в таблице 3
Таблица 3 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока, частотой 50 ± 1 Гц, В | 230 ± 23 |
| Потребляемая мощность, ВА, не более | 2000 |
| Рабочие условия эксплуатации системы для оборудования, размещенного в помещениях измерительной и пультовой стенда: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 87 до 107 |
| Рабочие условия эксплуатации системы для первичных преобразователей, размещенных в испытательном боксе: | |
| - температура окружающей среды, °С | от -20 до +40 |
| - относительная влажность воздуха при температуре 25 °С, % | от 30 до 95 |
| - атмосферное давление, кПа | от 87 до 107 |
| Габаритные размеры (ширина х высота х глубина), мм, не более: | |
| - шкаф коммутационный, кроссировочный | 1200x2000x400 |
| - стойка приборная №1, №2 | 600x2170x800 |
| - автоматизированное рабочее место | 1600x800x600 |
| Суммарная масса системы, кг, не более | 900 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель стойки приборной №1 .
Комплектность средств измерений
Комплектность средства измерений приведена в таблице 4.
| Наименование элемента системы | Обозначение | Количе ство, шт./экз. |
| Стойка приборная № 1 в составе: | БЛИЖ.408310.004.159 | 1 |
| Источник бесперебойного питания | Smart-UPS RT 1000 | 1 |
| Комплекс измерительно-вычислительный магистральномодульный 55з PXI (рег.№ 46517-11) | БЛИЖ.422212.55з.001 | 2 |
| Устройство сбора данных NI-6255 | - | 4 |
| Модуль MX-228 | БЛИЖ.404240.228.001 | 22 |
| Модуль синхронизации MX-020 | БЛИЖ.421722.0з0.00з | 2 |
| Модуль ME-340 | БЛИЖ.421726.з40.001-01 | 10 |
| Модуль ME-320 | - | 4 |
| Сетевой коммутатор | D-Link DGS-1210-20/ME | 1 |
| Стойка приборная № 2 в составе: | БЛИЖ.408з10.004.160 | 1 |
| Источник бесперебойного питания | Smart-UPS RT 1000 | 1 |
| Комплекс измерительно-вычислительный магистральномодульный MIC-236 (рег.№ 46517-11) | БЛИЖ.422212.2з6.001-08 | 4 |
| Контроллер модулей MR-045 | БЛИЖ.421722.101.00з-07 | 4 |
| Модуль MR-452 | БЛИЖ.404241.452.001 | 16 |
| Модуль MR-227U1 | БЛИЖ.404241.227.009 | 14 |
| Модуль MR-227K1 | БЛИЖ.404241.227.011 | 16 |
| Модуль синхронизации МЕ020В8 | БЛИЖ.421722.020.01з | 1 |
| Шкаф кроссировочный в составе: | БЛИЖ.408з20.151.074 | 1 |
| Усилитель заряда многоканальный программируемый МЕ-918-2 | БЛИЖ.421726.918.00з | 3 |
| Барьер взрывозащиты ME-903 | БЛИЖ.421726.90з.003 | 12 |
| Барьер искрозащиты МИДА-БИЗ-105-ex-02 | 64 | |
| Модуль выходовME-920 | БЛИЖ.421726.920.001 | 3 |
| Модуль питания MBP-901 | БЛИЖ.421726.901.001 | 3 |
| Блок питания DR-4512 | 2 | |
| Блок питания DR-120-24 | 2 | |
| Блок питания Метран 604-DIN | 8 | |
| Шкаф коммутационный в составе: | БЛИЖ.408з20.1з6.158 | 1 |
| Модуль выходовME-920 | БЛИЖ.421726.920.001 | 17 |
| Модуль питания MBP-901 | БЛИЖ.421726.901.001 | 17 |
| Барьер взрывозащиты ME-903 | БЛИЖ.421726.90з.003 | 32 |
| Блок питания потенциометрических датчиков взрывозащищенный ME-912 | БЛИЖ.421726.912.001 | 20 |
| Блок питания термопреобразователей сопротивления взрывозащищенный ME-914 | БЛИЖ.421726.914.001 | 16 |
| Наименование элемента системы | Обозначение | Коли чество, шт./экз. |
| Блок гальванической развязки аналоговых сигналов МЕ-116 | БЛИЖ.421726.116.003 | 2 |
| Нормализатор сигналов многоканальный МЕ-408-1 | БЛИЖ.421726.408.001 | 4 |
| Блок питания DR-4512 | 1 | |
| Станция сбора данных в составе: | 2 | |
| Системный блок (установлен в стойке приборной №1) | Prom PC | 2 |
| Системный блок (установлен в стойке приборной №2) | Prom PC | 2 |
| Рабочее место оператора в составе: | 1 | |
| Монитор 24" | Liyama Prolate | 2 |
| Клавиатура | KB-110x | 2 |
| Манипулятор «мышь» | Logitech | 2 |
| Автоматизированное рабочее место в составе: | 4 | |
| Системный блок | ThinkCenter Lenovo | 1 |
| Монитор | DELL 24'' | 1 |
| Клавиатура | Lenovo | 1 |
| Мышь | Lenovo | 1 |
| Сетевой коммутатор HUB | ELTEX MES2324 | 1 |
| 1 | ||
| Комплект 1111 в составе: | ||
| Измерительный преобразователь давления Зонд-10 (рег. № 15020-07) | ГКНД. 406233.006 | 1 |
| Датчик давления частотный Вт-1201 (рег. № 62991-16) | Вт 2.832.011 | 8 |
| Преобразователь давления измерительный СДВ (рег. № 28313-11) | АГБР. 292.00.00 | 17 |
| Термометр ТМ 119 (рег. № 56593-14) | БЫ2.821.119 | 27 |
| Термометр ТТ 142 (рег.№ 27785-04) | БЫ2.821.142 | 16 |
| Датчик расхода ДР22-223 | 6М2.833.063-10 | 2 |
| Датчик расхода ТДР 23 | 4Е.833.867 | 2 |
| Датчик расхода ДР 106 | - | 2 |
| Преобразователь силы вибрационно-частотный СВК-50 (рег. № 4093-74) | 4Т2.326.030 | 4 |
| Система стендовых измерений «Факел-М». Формуляр | 223.01.00.03.00 ФО | 1 |
| Система стендовых измерений «Факел-М». Руководство по эксплуатации | 223.01.00.03.00 РЭ | 1 |
| Система стендовых измерений «Факел-М». Методика поверки | 223.01.00.03.00 МП | 1 |
приведены в разделе «Проведение измерений» Руководства по эксплуатации 223.01.00.03.00 РЭ
Нормативные документы, устанавливающие требования к системе стендовых измерений «Факел-М»
ГОСТ Р.8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения.
Приказ Росстандарта от 28 июня 2018 г № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ГОСТ 8.558- 2009 ГСИ Государственная поверочная схема для средств измерений температуры.
Приказ Росстандарта от 29 октября 2019 г № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».
Приказ Росстандарта от 7 февраля 2018 года № 256 "Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Приказ Росстандарта от 30 декабря 2019 г № З457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Росстандарта от 1 октября 2018 года № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10"16 до 100 А».
Приказ Росстандарта от З1 июля 2018 года № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Приказ Росстандарта от 3 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2109 Гц».
ГОСТ 8.З71-80 ГСИ Государственный первичный эталон и общесоюзная поверочная схема средств измерений электрической емкости.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
