| Номер в госреестре | 84212-21 |
| Наименование СИ | Приборы для измерения точки плавления порошкообразных материалов |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | A.KRÜSS Optronic GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения точки плавления порошкообразных материалов (далее -приборы) предназначены для измерений температуры плавления.
Принцип действия основан на измерении значения температуры, при которой твердое вещество (образец), помещенное в капиллярную трубку, переходит в жидкую фазу.
Капиллярная трубка размещается в специальном адаптере, который обеспечивает нагрев по установленным на задающем устройстве параметрам температуры и скорости нагрева.
Конструктивно приборы выполнены в стальном корпусе со специальным защитным чехлом. В нижней плоскости корпуса расположены монохромный дисплей и кнопки управления прибором, в верхней плоскости - нагреватель. С тыльной стороны корпуса расположены сетевой выключатель, разъемы подключения принтера и кабеля питания.
К данному типу приборов относятся две модификации приборов для измерения точки плавления порошкообразных материалов: M3000 и М5000.
Модификация М3000 предназначена для полуавтоматического определения температуры плавления с визуальной (ручной) фиксацией точки плавления, оснащена источником света и увеличительной оптикой для наблюдения и контроля процесса нагрева. В адаптере нагревателя могут быть размещены от одной до трех капиллярных трубок.
Модификация М5000 предназначена для автоматического определения температуры плавления, фиксация точки плавления в которой осуществляется с помощью автоматической оптической системы. В адаптере нагревателя размещается одна капиллярная трубка.
Результаты измерений точки (температуры) плавления в обоих приборах отображаются на монохромном дисплее.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской (серийный) номер, идентифицирующий каждый экземпляр прибора, наносится на маркировочную табличку в виде цифрового обозначения.

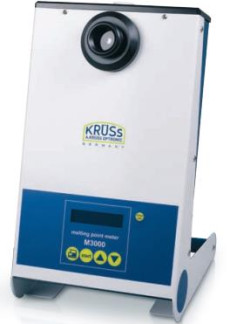

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средств измерений Пломбирование средства измерений не предусмотрено.
Программное обеспечение (ПО) предназначено для обработки измерительной информации. Влияние ПО на метрологические характеристики учтено при их нормировании. Доступ к метрологически значимой части встроенного ПО защищен паролем.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» по Р 50.2.077-2014.
Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже V205-4320 |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры плавления, °С - M3000 - М5000 | от (1юс*+5) до 300 от (tcG*+5) до 360 |
| Пределы допускаемой абсолютной погрешности измерений температуры плавления, °С - от 0юс*+5) °С до 200 °С включ. св. 200 °С до 360 °С | ±0,3 ±0,5 |
| * 1юс - температура окружающей среды | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Разрешение дисплея по температуре, °С | 0,1 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 90 до 264 |
| - частота переменного тока, Гц | от 50 до 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более - M3000 | 210x230x360 |
| - М5000 | 210x340x150 |
| Масса, кг, не более | |
| - M3000 | 4,1 |
| - М5000 | 4,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерения точки плавления порошкообразных материалов | М3000, М5000 (по заказу) | 1 шт. |
| Капиллярные трубки для материала | - | 100 шт. |
| Защитный чехол | - | 1 шт. |
| Кабель питания (сетевой адаптер) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены п. 4 «Работа с прибором» документов «Прибор для измерения точки плавления порошкообразных материалов М3000. Руководство по эксплуатации» и «Прибор для измерения точки плавления порошкообразных материалов М5000. Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя A.KRUSS Optronic GmbH
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
