Счётчики-расходомеры КТМ Дельтапаскаль, 84221-21

Назначение

Счётчики-расходомеры КТМ Дельтапаскаль (далее - расходомеры) предназначены для измерения объёмного (массового) расхода жидкости, пара и газа.

Описание

Принцип измерений основан на создании перепада давления на входе и выходе профиля зонда, измерении его преобразователем дифференциального давления и преобразования этого значения в значение объёмного расхода.

Расходомер состоит из корпуса измерительного (зонда), клапанного блока, термопреобразователя сопротивления (по заказу), датчика абсолютного давления (по заказу) и блока обработки информации, совмещённого с преобразователем дифференциального давления.

Корпус измерительный состоит из D-образного профиля, разделителя, камеры высокого давления, корпуса, крепёжного элемента и заглушки. D-образный профиль имеет внутри два герметичных канала для передачи высокого и низкого давления. Длина зонда может меняться в зависимости от типоразмера. Также в профиле зонда выполнено определённое, для данного типоразмера, количество отверстий, предназначенных для передачи повышенного и пониженного давлений в соответствующие каналы высокого и низкого давлений. При установке расходомера в трубе округлая часть профиля зонда позиционируется навстречу движению потока жидкости, газа или пара. Разделитель имеет определённый, для каждой ширины профиля зонда, размер. В зависимости от стороны и способа подключения, на разделителе установлены элементы технологического соединения клапанного блока и преобразователя дифференциального давления в составе блока обработки информации, также на нём имеется место для установки термопреобразователя сопротивления.

Блок обработки информации (БОИ), совмещённый с преобразователем дифференциального давления, осуществляет измерение перепада давления и преобразования этого значения в значение расхода. Блок обработки информации, при наличии соответствующих опций, может вычислять скомпенсированный по температуре и давлению расход (с учётом измерений температуры и давления). При подключении дополнительного термопреобразователя сопротивления, блок обработки информации может вычислять потреблённое количество тепловой энергии.

Термопреобразователь сопротивления - датчик температуры серий ТР, ТП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 74164-19) обеспечивает измерение температуры в точке подключения к измеряемому процессу для расчёта скомпенсированного по температуре расхода.

Датчик абсолютного давления - датчик давления тензорезистивный APZ, AlZ, AMZ, ASZ (регистрационный номер 62292-15), или датчик давления CROCUS M, CROCUS L, CROCUS B, CROCUS F (регистрационный номер 74171-19), обеспечивает измерение давления в точке подключения к измеряемому процессу для расчёта скомпенсированного по давлению расхода.

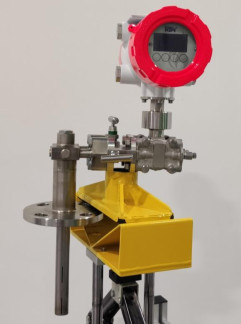

Внешний вид расходомеров представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и места нанесения знака поверки представлены на рисунке 2. Знак поверки также наносится в паспорт и (или) на свидетельство о поверке.

Существуют различные варианты исполнения счетчика-расходомера КТМ Дельтапаскаль:

-    по ширине D-образного профиля: 25 мм и 44 мм;

-    по длине профиля, в зависимости от диаметра условного прохода трубопровода: от DN100 до DN15000;

-    по схеме размещения преобразователя давления: интегральная схема и раздельная схема;

-    по способу поддержки зонда: с поддерживающим устройством и без него;

-    по способу подключения к трубопроводу: с различными типами фланцев, с подключением Rotate-Lock (сальниковое соединения), Retrucktable (запорная арматура с подъёмником для установки на трубопровод без остановки технического процесса).

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Внутреннее ПО на основе измеренных данных рассчитывает массу, объём, объёмный расход, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.

Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 -2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

и массового расхода при имитационной поверке, %

Продолжение таблицы 2_

Примечание - По спецзаказу возможно изготовление зонда расходомера длиной до 15 м.

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на шильдик расходомера лазерной гравировкой.

Комплектность

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.1 руководства по эксплуатации РМТВ.09.000.00.0000.000РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»

РМТВ.407249.001ТУ «Счётчик-расходомер КТМ Дельтапаскаль. Технические условия»
