| Номер в госреестре | 84224-21 |
| Наименование СИ | Анализаторы кислорода |
| Обозначение типа СИ | Delta F |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода Delta F (далее - анализаторы) предназначен для непрерывного автоматического определения объемной доли кислорода в газовых смесях, включающих азот, водород, оксид углерода, аргон, углеводороды, фреон.
К настоящему типу средства измерений относятся анализаторы следующих модификаций DF-340E и DF-150E, которые отличаются друг от друга исполнением корпуса.
Принцип действия анализаторов - кулонометрический. Первичный преобразователь анализаторов представляет собой электрохимическую ячейку, заполненную электролитом на основе КОН, и включает систему основных и вспомогательных электродов. Ток между катодом и анодом прямо пропорционален концентрации кислорода в анализируемом газе. Измерения проводятся непрерывно в автоматическом режиме.
Анализаторы выполнены в виде единого блока с дисплеем и клавиатурой. Анализаторы предназначены для монтажа в стойку или шкаф.
Работой анализаторов, включая градуировку и диагностику неисправностей, управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее. Анализаторы позволяют установить четыре порога срабатывания встроенной сигнализации при контроле текущего значения измеряемого компонента газовой смеси. Для интеграции с системами управления предусмотрены аналоговые и релейные выходы.
К данному типу относятся анализаторы с серийными номерами DF-23306-V6, DF-23326-V6, PT-26020-V6.
Общий вид анализаторов представлены на рисунках 1 - 2.
Маркировка анализаторов, в том числе нанесение серийного номера, производится путём наклеивания маркировочной таблички на заднюю панель анализаторов.
Пломбирование анализаторов не предусмотрено.
Нанесения знака поверки на анализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
*
Г
Рисунок 1 - Общий вид анализатора кислорода Delta F модификации DF-340E

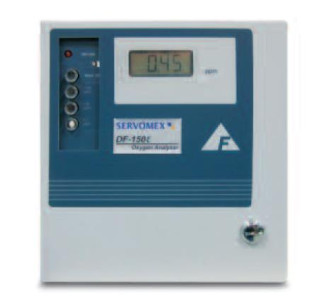

Рисунок 2 - Общий вид анализаторов кислорода Delta F модификации DF-150E
Анализаторы имеют метрологически значимое встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице - 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| DF-340E | DF-150E | |
| Идентификационное наименование ПО | Series Application Software DF-300-sc.hex | Series Application Software DF-100-sc.hex |
| Номер версии (идентификационный номер) ПО, не ниже | v2.1 | v3.0 |
| Цифровой идентификатор ПО | a1510d23bba622fb 12b03e544bb4cfc 1 | 821c2821f02f678e 5bbc62ed6c21968d |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
| приведённая 1) | относи тельная | |||
| Кислород (O2) | от 0 до 1000 млн 1 | от 0 до 10 млн-1 включ. | ±10 | - |
| св. 10 до 1000 млн-1 | - | ±10 | ||
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | 220+33 |
| - напряжение переменного тока, В | |
| - частота переменного тока, Г ц | 50/60 |
| Потребляемая мощность, ВА, не более - DF-340E | 50 |
| - DF-150E | 20 |
| Габаритные размеры (Высота х Ширина х Глубина), мм, не более - DF-340E | 362 х 356 х 291 |
| - DF-150E | 224 х 203 х 286 |
| Масса, кг, не более | |
| - DF-340E | 30 |
| - DF-150E | 6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +45 |
| - относительная влажность, % | от 0 до 95 |
| - атмосферное давление, кПа | (без конденсации) от 80 до 104 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы кислорода Delta F: - модификация DF-150E сер. № DF-23306-V6, DF-23326-V6 | 2 шт. | |
| - модификация DF-340E сер. № PT-26020-V6 | 1 шт. | |
| Кабель питания | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 документа «Анализаторы кислорода Delta F. Паспорт»
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Техническая документация фирмы-изготовителя «Servomex Group Limited», Великобритания
