| Номер в госреестре | 84229-21 |
| Наименование СИ | Скобы индикаторные |
| Обозначение типа СИ | СИ |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 24.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы индикаторные СИ (далее по тексту - скобы) предназначены для измерений линейных наружных размеров изделий.
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемыми между измерительными поверхностями скобы.
Скобы состоят из корпуса, в который слева устанавливается переставная пятка. В правой части корпуса имеется подвижная пятка с арретиром (отводкой) и отсчетное устройство. На корпусе скоб установлены теплоизолирующие накладки. Скобы с верхним пределом измерений до 200 мм снабжены упором. В качестве отсчетного устройства используется индикатор часового типа ИЧ10 кл. 1 ГОСТ 577-68.
Скобы выпускаются в следующих модификациях: СИ 50, СИ 100, СИ 200, СИ 300, СИ 400, СИ 500, СИ 600, СИ 700, СИ 850, СИ 1000, которые отличаются друг от друга диапазоном измерений, пределами допускаемой погрешности, измерительным усилием, габаритными размерами и массой.
Скобы выпускаются под товарным знаком \£А
Заводские номера, обеспечивающие идентификацию каждого экземпляра скоб, наносятся на заводскую табличку, расположенную на корпусе скоб, методом лазерной гравировкой или на теплоизоляционную накладку штамповкой и в руководство по эксплуатации типографским способом.

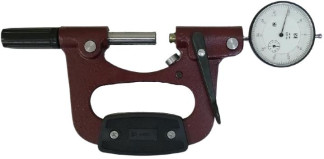

Общий вид скоб представлен на рисунках 1 и 2.
Пломбирование скоб не предусмотрено.
Нанесение знака поверки на скобы не предусмотрено.
отсутствует.
Таблица 1 - Диапазон измерений, цена деления, диапазон показаний, измерительное усилие, колебание измерительного усилия_
| Модификация | Диапазон измерений, мм | Отсчетное устройство | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | |
| цена деления, мм | диапазон показаний, мм | ||||
| СИ 50 | от 0 до 50 | 0,01 | от 0 до 10 | от 5 до 7 | 1,5 |
| СИ 100 | от 50 до 100 | 0,01 | от 0 до 10 | от 6 до 10 | 2,0 |
| СИ 200 | от 100 до 200 | 0,01 | от 0 до 10 | от 6 до 10 | 2,0 |
| СИ 300 | от 200 до 300 | 0,01 | от 0 до 10 | от 6 до 10 | 2,0 |
| СИ 400 | от 300 до 400 | 0,01 | от 0 до 10 | от 6 до 10 | 2,0 |
| СИ 500 | от 400 до 500 | 0,01 | от 0 до 10 | от 6 до 10 | 2,0 |
| СИ 600 | от 500 до 600 | 0,01 | от 0 до 10 | от 6 до 10 | 2,0 |
| СИ 700 | от 600 до 700 | 0,01 | от 0 до 10 | от 8 до 12 | 2,5 |
| СИ 850 | от 700 до 850 | 0,01 | от 0 до 10 | от 8 до 12 | 2,5 |
| СИ 1000 | от 850 до 1000 | 0,01 | от 0 до 10 | от 8 до 12 | 2,5 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений, размах показаний, изменение показаний от изгиба скобы при усилии 10 Н (1 кгс), направленном по оси измерений
| Модификация | Пределы допускаемой абсолютной погрешности измерений, мм | Размах показаний, не более | Изменение показаний от изгиба скобы при усилии 10 Н (1 кгс), направленном по оси измерений, мм, не более | |
| на нормированном участке 0,1 мм* | на любом участке шкалы 3 мм | |||
| СИ 50 | ±0,005 | ±0,008 | 1/3 цены деления | 0,002 |
| СИ 100 | ±0,005 | ±0,008 | 1/3 цены деления | 0,003 |
| СИ 200 | ±0,005 | ±0,010 | 1/3 цены деления | 0,004 |
| СИ 300 | ±0,007 | ±0,012 | 1/3 цены деления | 0,006 |
| СИ 400 | ±0,007 | ±0,012 | 1/3 цены деления | 0,008 |
| СИ 500 | ±0,007 | ±0,015 | 1/3 цены деления | 0,010 |
| СИ 600 | — | ±0,015 | 1/3 цены деления | 0,012 |
| СИ 700 | — | ±0,020 | 1/3 цены деления | 0,014 |
| СИ 850 | — | ±0,020 | 1/3 цены деления | 0,016 |
| СИ 1000 | — | ±0,020 | 1/3 цены деления | 0,020 |
| * нормированный участок 0,1 мм устанавливается в пределах второго оборота индикатора. | ||||
Таблица 3 - Технические характеристики измерительных пяток и упора
| Модификация | Диапазон перемещения переставной пятки, мм | Допуск плоскостности измерительных поверхностей пяток, интерференционные полосы | Допуск параллельности измерительных поверхностей пяток, мкм | Параметр шероховатости Ra по ГОСТ 2789-73 на базовой длине 0,25 мм, мкм, не более | |
| измерительных поверхностей пяток | рабочей поверхности упора | ||||
| СИ 50 | от 0 до 50 | 3 | 3,5 | 0,040 | 0,320 |
| СИ 100 | от 0 до 50 | 3 | 3,5 | 0,040 | 0,320 |
| СИ 200 | от 0 до 50 | 3 | 6,0 | 0,040 | 0,320 |
| СИ 300 | от 0 до 50 | 4 | — | 0,040 | — |
| СИ 400 | от 0 до 50 | 4 | — | 0,040 | — |
| СИ 500 | от 0 до 50 | 4 | — | 0,040 | — |
| СИ 600 | от 0 до 50 | 4 | — | 0,040 | — |
| СИ 700 | от 0 до 50 | 4 | — | 0,040 | — |
| СИ 850 | от 0 до 50 | 4 | — | 0,040 | — |
| СИ 1000 | от 0 до 50 | 4 | — | 0,040 | — |
Таблица 4 - Основные технические характеристики
| Модификация | Г абаритные размеры (длина; ширина; высота), мм, не более | Номинальный диаметр пятки, мм, не менее | Масса, кг, не более | Условия эксплуатации | Средний срок службы, лет | ||
| температура воздуха, °С | относительная влажность воздуха, %, не более | ||||||
| по- движ- ной | пере- став ной | ||||||
| СИ 50 | 282; 46; 131 | 8 | 12 | 1,0 | от 17 до 23 | 80 | 2 |
| СИ 100 | 332; 46; 163 | 8 | 12 | 1,2 | |||
| СИ 200 | 435; 48; 210 | 8 | 12 | 1,7 | |||
| СИ 300 | 556; 48; 271 | 8 | 20 | 2,5 | |||
| СИ 400 | 659; 48; 326 | 8 | 20 | 2,8 | |||
| СИ 500 | 759; 48; 389 | 8 | 36 | 3,6 | |||
| СИ 600 | 856; 48; 459 | 8 | 36 | 4,8 | |||
| СИ 700 | 960; 48; 527 | 8 | 36 | 5,3 | |||
| СИ 850 | 1109; 48; 629 | 8 | 36 | 10,0 | |||
| СИ 1000 | 1259; 48; 699 | 8 | 36 | 11,0 | |||
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Скоба индикаторная | СИ | 1 | шт. |
| в составе: | |||
| - корпус | — | 1 | шт. |
| - индикатор | ИЧ10 кл. 1 ГОСТ 577-68 | 1 | шт. |
| - пятка переставная, для скоб | |||
| с верхним пределом диапазона измерений: | |||
| - от 50 до 100 мм включ. | — | 1 | шт. |
| - св. 100 до 700 мм включ. | — | 2 | шт. |
| - св. 700 до 1000 мм | — | 3 | шт. |
| Футляр | — | 1 | шт. |
| Скоба индикаторная СИ. Руководство по эксплуатации | СИ.000 РЭ | 1 экз. | |
| Индикатор часового типа ИЧ с ценой деления 0,01 мм. Паспорт | ИЧ02-ИЧ25.000 ПС | 1 экз. | |
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к скобам индикаторным СИ
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 ми длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта от 29.12.2018 г. № 2840
ГОСТ 11098-75 Скобы с отсчетным устройством. Технические условия
