Весы неавтоматического действия FS, 84230-21

Назначение

Весы неавтоматического действия FS (далее — весы) предназначены для измерений

массы.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента весов, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Результаты измерения выводятся на дисплей весов.

Весы представляют собой средство измерений массы неавтоматического действия по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Конструктивно весы состоят из:

-    грузоприемного устройства (далее - ГПУ), состоящего из опорной рамы и грузоприемной платформы.

-    прибора весоизмерительного (индикатора), оснащенного аналого-цифровым преобразователем, дисплеем для отображения результатов измерений и функциональными клавишами для управления весами. Установлен на стойке, прикрепленной к основанию ГПУ весов.

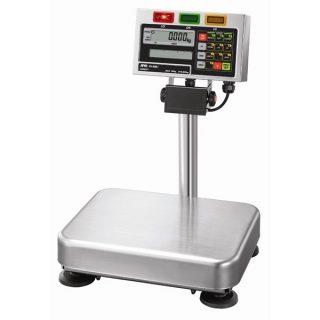

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов (пример).

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    определение стабильного равновесия (4.4.2);

-    устройство установки по уровню (Т.2.7.1);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство уравновешивания тары - выборки массы тары (Т.2.7.5).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

-    счетный режим;

-    вычисление процентных соотношений.

Весы могут быть оснащены аккумуляторной батареей HC-02i и интерфейсами RS-232C, RS-422/485 для связи или передачи результатов измерений на периферийные устройства, например, принтер, электронные регистрирующие устройства, вторичный дисплей, персональный компьютер.

Весы выпускаются в различных модификациях, отличающихся метрологическими (в соответствии с таблицей 1) и техническими (в соответствии с таблицей 2) характеристиками.

Обозначение модификаций весов имеет вид FS-[1]Ki, где:

FS - обозначение типа весов;

[1] - условное обозначение максимальной нагрузки (Max):

6 - 6 кг;

15 - 15 кг;

30 - 30 кг.

Защита от несанкционированного доступа обеспечивается разрушаемой наклейкой или свинцовой пломбой (при наличии необходимой оснастки) предотвращающей доступ к винтам крепления крышки переключателя настройки (регулировки).

Схема пломбировки представлена на рисунке 2.

Маркировочная табличка весов содержит следующую основную информацию:

-    обозначение модификации;

-    класс точности;

-    максимальная нагрузка;

-    минимальная нагрузка;

-    поверочный интервал;

-    действительная цена деления (шкалы);

-    торговую марку изготовителя или его полное наименование;

-    знак утверждения типа;

-    особый диапазон температур.

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, ограничивающей доступ к переключателю настройки (регулировки) весов (в соответствии со схемой на рисунке 2). Кроме того, изменение ПО невозможно без применения специализированного оборудования изготовителя.

Идентификационным признаком ПО служит номер версии ПО, который отображается на дисплее и при нажатии определенной в РЭ комбинации клавиш при включении весов. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.

Таблица 1 - Идентификационные данные ПО.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наноситься на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Основные операции» документа «Весы неавтоматического действия FS. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация изготовителя
