| Номер в госреестре | 84240-21 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | AG |
| Изготовитель | NATEK ENERJİ EKİPMANLARI SAN. VE TİC. A.Ş., Турция |
| Год регистрации | 2021 |
| Срок свидетельства | 27.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные AG (далее также - счетчики) предназначены для измерений объема газа при рабочих условиях, а также объема газа, приведенного к температуре плюс 20 °С.
Принцип действия счетчиков основан на преобразовании перепада давлений газа, проходящего через счетчики, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передается на отсчетное устройство.
Конструктивно счетчики состоят из корпуса, измерительного механизма со встроенными мембранами и отсчетного устройства. Показания отсчетного устройства отградуированы в м3. Счетчики оснащены механизмом, препятствующим обратному ходу отсчетного устройства. Счетчики выпускаются с левым и правым направлениями потока газа.
Структура условного обозначения модификаций счетчиков:
AGX1X2
Х1 - индекс, обозначающий номинальный объемный расход газа, может принимать следующие значения:
2,5 - номинальный объемный расход газа 2,5 м3/ч;
4 - номинальный объемный расход газа 4 м3/ч;
6 - номинальный объемный расход газа 6 м3/ч.
Х2 - индекс, обозначающий наличие/отсутствие механического температурного компенсатора, обеспечивающего приведение объема газа, измеренного счетчиками в диапазоне температур рабочей среды, к объему при температуре плюс 20 °С. Данный индекс может принимать следующие значения:
индекс отсутствует - для счетчиков, не имеющих механический температурный компенсатор;
ТС - для счетчиков, имеющих механический температурный компенсатор.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

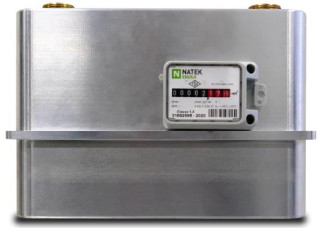

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
а) модификации AG2,5X2, AG4X2 б) модификация AG6X2
Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки
(регулировки)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | для модификации | |
| AG2,5X2 | AG4X2 | AG6X2 | |
| Объемный расход газа, м3/ч: - минимальный ^мин) | 0,025 | 0,040 | 0,060 |
| - переходный (Qt) | 0,250 | 0,400 | 0,600 |
| - номинальный ^ном) | 2,500 | 4,000 | 6,000 |
| - максимальный ^макс) | 4,000 | 6,000 | 10,000 |
| Порог чувствительности, м3/ч | 0,005 | 0,005 | 0,008 |
| Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях, а также объема газа, приведенного к температуре +20 °С, %: — Омин < Q < Qt — Qt ^ Q ^ Qмакс | ±3,0 ±1,5 | ||
| Наименование характеристики | Значение для модификации | ||
| AG2,5X2 | AG4X2 | AG6X2 | |
| Сжиженный углеводородный газ, | |||
| Рабочая среда | природный газ, а также другие сухие неагрессивные газы | ||
| Температура измеряемой среды, °С | от -25 до +40 | ||
| Максимальное рабочее избыточное давление, кПа | 50 | ||
| Потеря давления при расходе Qмакс, Па, не более | 200 | 200 | 200 |
| Циклический объем измерительных камер V, дм3, не менее | 1,2 | 2,4 | |
| Наименьшая значащая цифра счетного механизма, м3 | 0,001 | ||
| Емкость счетного механизма, м3 | 99999,999 | ||
| Габаритные размеры, мм, не более: | |||
| - длина | 193 | 193 | 334 |
| - высота | 200 | 200 | 263 |
| - ширина | 162 | 162 | 158 |
| Масса, кг, не более | 1,7 | 1,7 | 3,4 |
| Рабочие условия измерений: | |||
| - температура окружающей среды, °С | от -25 до +55 | ||
| - относительная влажность, % | от 30 до 80 | ||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||
| Средняя наработка на отказ, ч | 100000 | ||
| Средний срок службы, лет | 10 | ||
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус счетчиков любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа объемный диафрагменный AG | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к счетчикам газа объемным диафрагменным AG
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
| Зарегистрировано поверок | 100 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
