Номер в госреестре | 84242-21 |
Наименование СИ | Контроллеры многофункциональные |
Обозначение типа СИ | ARIS C30x |
Изготовитель | Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург |
Год регистрации | 2021 |
Срок свидетельства | 27.12.2026 |
МПИ (интервал между поверками) | 8 лет |
Описание типа | скачать |
Методика поверки | скачать |
Контроллеры многофункциональные ARIS C30x (далее - контроллеры) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, измерений и учета активной и реактивной электрической энергии прямого и обратного направлений, измерений активной, реактивной и полной фазной и трехфазной электрической мощности, измерений и регистрации показателей качества электрической энергии (далее - ПКЭ), измерений унифицированных аналоговых сигналов силы и напряжения постоянного тока, формирования собственной шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (ГНСС: ГЛОНАСС) и других источников с национальной шкалой координированного времени Российской Федерации UTC (SU), учета коммутационного ресурса высоковольтных выключателей.
Принцип действия контроллеров основан на аналого-цифровом преобразовании (далее - АЦП) входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Основные функции, обеспечиваемые контроллерами:
- измерение и расчет параметров электрических сетей с номинальной частотой 50 Гц;
- измерение унифицированных аналоговых сигналов силы и напряжения постоянного
тока;
- измерение и учет электрической энергии;
- расчет параметров показателей качества электрической энергии;
- прием и обработка сигналов от ГНСС с использованием встроенного или внешнего приемника ГНСС и его сигнала PPS, синхронизация по перечисленным сигналам собственной шкалы времени с национальной шкалой координированного времени Российской Федерации UTC (SU);
- прием и обработка сигналов точного времени от NTP-серверов по протоколу NTP или от систем верхнего уровня в иных протоколах обмена данными и синхронизация собственной шкалы времени со шкалами этих серверов и систем;
- прием и обработка сигналов точного времени от PTP-серверов по протоколу PTP и синхронизация собственной шкалы времени со шкалой этих серверов;
- синхронизация шкал времени цифровых измерительных устройств (далее - ЦИУ), счетчиков, микропроцессорных измерительных преобразователей (далее - МИП) с собственной шкалой времени - по проприетарным протоколам, по стандартным протоколам обмена данными МЭК 870-5-101, МЭК 870-5-104 и по протоколу NTP;
- регистрация дискретных сигналов о состоянии оборудования;
- регистрация аварийных событий;
- запись осциллограмм;
- выдача команд управления;
- выполнение пользовательских алгоритмов;
- оперативная блокировка коммутационных аппаратов;
- прием данных и команд от цифровых подстанционных устройств и систем;
- обмен данными и командами в цифровых протоколах передачи со смежными устройствами и системами;
- запись и хранение результатов измерений;
- ведение «Журнала событий»;
- выполнение периодической автоматической самодиагностики с записью результатов в «Журнал событий».
Контроллеры применяются в качестве устройств для построения автоматизированных систем управления технологическим процессом (АСУ ТП), систем сбора и передачи информации телемеханических (ССПИ/ТМ), автоматизированных систем технического учета электроэнергии (АСТУЭ), автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ), контроля и регистрации ПКЭ на электрических трансформаторных и распределительных подстанциях (ПС, ТП, РП), электростанциях, атомных станциях, объектах жилищно-коммунального хозяйства (ЖКХ) и других объектах энергетики. На базе контроллеров могут создаваться иные автоматизированные системы и комплексы.
Конструктивно контроллеры представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе «Евромеханика» и предназначены для размещения в электротехнических шкафах и стойках, а также для врезки в панели. Контроллеры имеют панель с интерфейсом «человек-машина» (далее - ИЧМ) на основе графического дисплея и клавиатуры.
Контроллеры выпускаются в исполнениях: ARIS C303, ARIS C303.1 и ARIS C303.2, отличающихся количеством встраиваемых модулей, метрологическими и техническими характеристиками.
Количество модулей, которые входят в состав исполнений контроллеров, приведены в таблице 1.
Таблица 1 - Количество модулей в составе исполнений контроллеров
Тип модулей | Исполнение | ||
ARIS C303 | ARIS C303.1 | ARIS C303.2 | |
Модуль источника питания, шт., не более | 1 | 1 | 1 (2) |
Процессорный модуль, шт., не более | 1 | 1 | 1 (2) |
Встраиваемые модули, шт., не более | 14 | 12 | 10 |
В зависимости от назначения контроллеры включают в свой состав:
- модули процессорные с дублированными портами Ethernet с поддержкой технологии резервирования PRP;
- модули дискретных входов;
- модули дискретных выходов;
- модули коммуникационные (обеспечивающие последовательные интерфейсы RS-232, RS-485, Ethernet);
- модули измерений и осциллографирования (DM3, DM3W, DM4, DM4W);
- модули измерений унифицированных аналоговых сигналов силы и напряжения постоянного тока (AI8C, AI8V);
- модуль системы обеспечения единого времени (интегрирован в процессорный модуль);
- модули источников питания (один или два модуля с возможностью горячей замены, подключенных к разным вводам питания);
- модули приема цифровых потоков мгновенных значений токов и напряжений (SV);
- модули телеуправления.
Состав контроллеров определяется на этапе заказа.
Структура условного обозначения исполнений контроллеров:
ARIS | - | C30 | a | ь | c-...-c | -d |
где:
«С30» - код линейки контроллеров.
«а» - исполнение по составу модулей:
3 - корпус на 16 модулей;
3.1 - корпус на 14 модулей;
3.2 - корпус на 14 модулей.
«Ь» - обозначение дополнительного функционала.
а) M - функционал счетчика электрической энергии (активная электрическая энергия - класс точности 0,2S, реактивная электрическая энергия - класс точности 0,5) с функцией измерения ПКЭ (класс S по ГОСТ 30804.4.30-2013), только при оснащении модулями DM3, DM4;
б) поле пустое - отсутствие дополнительного функционала.
«с» - обозначение модуля по таблице 2.
«d» - исполнение панели ИЧМ:
а) H0 - встроенная;
б) Н1 - выносная.
в) поле пустое - при отсутствии панели ИЧМ.
Таблица 2 - Наименование, обозначение и код заказа модулей
Наименование модуля | Обозначение | Код заказа |
Источник питания с номинальным напряжением 24 В постоянного тока | PS24 | A.3 |
Источник питания с номинальным напряжением 220 В постоянного/переменного тока | PS220 | B.3 |
Модуль ЦП, 2xEthernet TX, lxLIVE, 1xRS-485, PPS-485, PPS-OK | MBST | X1S.3 |
Модуль ЦП, 2xEthernet TX, 1 xLIVE, 1xRS-485, PPS-485, PPS-OK, GNSS | MBSST | X2S.3 |
Модуль ЦП, 2 x Ethernet FX, 1 xLIVE, 1xRS-485, PPS-485, PPS-OK | MBSF | Y1S.3 |
Модуль ЦП, 2xEthernet FX, 1 xLIVE, 1xRS-485, PPS-485, PPS-OK, GNSS | MBSSF | Y2S.3 |
Модуль интерфейсов на 8 портов RS-485 | C485 | F.3 |
Модуль интерфейсов на 2 порта RS-232 | C232 | GG.3 |
Модуль 4-х портового коммутатора Ethernet 100BaseTX | ET4 | ET.3 |
Модуль дискретных входов с номинальным напряжением постоянного тока 24 В (8 каналов) | DI24-8 | J.3 |
Наименование модуля | Обозначение | Код заказа |
Модуль дискретных входов с номинальным напряжением постоянного тока 24 В (15 каналов) | DI24-15 | J2.3 |
Модуль дискретных входов с номинальным напряжением переменного/постоянного тока 220 В (7 каналов) | DI220-7 | K.3 |
Модуль дискретных входов с номинальным напряжением переменного/постоянного тока 220 В (15 каналов) | D I220-15 | U.3 |
Модуль дискретных входов с номинальным напряжением переменного/постоянного тока 220 В (15 каналов), с функцией режекции | DI220-15 с режекцией | Ur.3 |
Модуль телеуправления на 4 объекта управления | TC | L.3 |
Модуль дискретных выходов номинальным напряжением 220 В (8 каналов) | DOH | M.3 |
Модуль дискретных выходов номинальным напряжением 24 В (8 каналов) | DOL | N.3 |
Модуль измерений и осциллографирования без входов нулевой последовательности для переменного тока до 6 А | DM3 | O.3 |
Модуль измерений и осциллографирования без входов нулевой последовательности для силы переменного тока до 120 А | DM3W | PP.3 |
Модуль измерений и осциллографирования со входом нулевой последовательности для силы переменного тока до 6 А | DM4 | QQ.3 |
Модуль измерений и осциллографирования со входом нулевой последовательности для силы переменного тока до 120 А | DM4W | RR.3 |
Модуль приема цифровых потоков мгновенных значений силы и напряжений переменного тока (SV) согласно МЭК 61850-9-2LE без GNSS | SVM | LE.3 |
Модуль измерения унифицированных аналоговых сигналов силы постоянного тока в диапазонах от 0 до 5 мА, от 4 до 20 мА, от минус 5 до плюс 5 мА, от 0 до 20 мА (8 каналов) | AI8C | S.3 |
Модуль измерения унифицированных аналоговых сигналов напряжения постоянного тока в диапазонах от минус 10 до плюс 10 В, от 0 до 10 В (8 каналов) | AI8V | T.3 |
Заводской номер наносится на маркировочную этикетку контроллеров типографским способом в виде цифрового кода.
Общий вид контроллеров с указанием мест ограничения доступа к органам настройки (регулировки) представлен на рисунках 1 - 6. Способ ограничения доступа к местам настройки (регулировки) - пломба. Варианты пломбирования: поверительная наклейка (наносится на винт крепления поверенного контроллера) и свинцовая/пластиковая поверительная пломба (наносится на клеммник подключения внешних проводов).
[7 ' ^ ^ 3 ГС- о
ё И

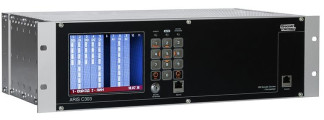

Рисунок 1 - Общий вид контроллеров исполнения ARIS C303 (вид спереди)
В состав ПО контроллеров входят:
- встроенное системное программное обеспечение (далее - СПО);
- прикладное ПО: программа-конфигуратор и Web-интерфейс, предоставляющие интерфейс для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.
Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО. Метрологически значимая часть вынесена в специализированную библиотеку (файл).
Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, используется защита паролем.
Метрологические характеристики контроллеров нормированы с учетом влияния ПО.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений
- «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Прикладное ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.
Идентификационные данные метрологически значимой части ПО контроллеров приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО контроллеров
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентифика ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентифика тора |
Встроенное СПО контроллеров | libecom.so | Не ниже 1.9 | 9ac8d78f661e6893 3d3a40ea347d5121 | MD5 |
Встроенное ПО модуля DM3, DM4, DM3W, DM4W | MIO_FW.bin | Не ниже 1.8 | 60787D32 | CRC32 |
Встроенное ПО модуля AI8C, AI8V | ModuleDIO.bin | Не ниже 1.9 | A8F02681 | CRC32 |
Номинальные среднеквадратические значения фазного напряжения переменного тока: ином = 57,7/220 В.
Номинальные среднеквадратические значения междуфазного напряжения переменного тока: иыоном = 100/380 В.
Номинальные среднеквадратические значения силы переменного тока /ном = 1/5 А. Номинальное значение частоты переменного тока f = 50 Гц.
Таблица 4 - Метрологические характеристики собственных часов
Наименование характеристики | Значение |
Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС или NTP с использованием PPS-сигнала, мс | ± 1 |
Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени PTP, мкс | ± 100 |
Пределы допускаемой погрешности хранения собственной шкалы времени (без коррекции от источника точного времени), с/сут | ± 1 |
Таблица 5 - Метрологические характеристики при измерении унифицированных аналоговых сигналов с помощью модулей AI8C, AI8V_
Пределы допускаемой | |||
Наименование характеристики | Диапазоны измерений | приведенной к диапазону измерений основной погрешности измерений, % | Средний температурный коэффициент, %/°С |
Напряжение | от 0 до + 10 | ± 0,1 | 0,01 |
постоянного тока, В | от - 10 до + 10 | ± 0,1 | |
Сила постоянного | от 0 до + 5 | ± 0,2 | |
тока, мА | от - 5 до + 5 | ± 0,2 | 0,01 |
от + 4 до + 20 | ± 0,1 | ||
от 0 до + 20 | ± 0,1 |
Таблица 6 - Метрологические характеристики при измерении параметров переменного тока по классу S (по ГОСТ 30804.4.30-2013) с помощью модулей DM3, DM4_
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д); относительной (5); приведенной к номинальному значению (у) погрешности измерений 1) | Средний температурный коэффициент, %/°С |
Частота переменного тока f, Гц | от 42,5 до 57,5 | ± 0,01 Гц (Д) | - |
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В | от 0,05- ином до 1,2- ином | ± 0,2 % (у) | 0,01 |
Среднее среднеквадратических значений фазного напряжения переменного тока иФср, В | от 0,05- ином до 1,2- ином | ± 0,35 % (у) | 0,01 |
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности и1Ф, и2Ф, Ц)ф, В | от 0,05- ином до 1,2- ином | ± 0,2 % (у) | 0,01 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д); относительной (5); приведенной к номинальному значению (у) погрешности измерений 1) | Средний температурный коэффициент, %/°С |
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В | от 0,05^ иМФном до 1,2^ иМФном | ± 0,2 % (у) | 0,01 |
Среднее среднеквадратических значений междуфазного напряжения переменного тока иыоср, В | от 0,05^ иМФном до 1,2- иМФном | ± 0,35 % (у) | 0,01 |
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности и1МФ, и2МФ, и0МФ, В | от 0,05- иМФном до 1,2- иМФном | ± 0,2 % (у) | 0,01 |
Среднеквадратическое значение силы переменного тока /а, /в, /с, А | от 0,01/ном до 1,5/ном | ± 0,2 % (у) | 0,01 |
Среднее среднеквадратических значений силы переменного тока /Фср, А | от 0,01/ном до 1,57ном | ± 0,35 % (у) | 0,01 |
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности /1, /2, /0, А | от 0,01/ном до 1,57ном | ± 0,2 % (y) | 0,01 |
Активная фазная и трехфазная электрическая мощность Pa, Pb, Pc, P, Вт | от 0,05^ ином до 1,2^ ином от 0,01/ном до 1,5-/ном 0,25 < cos9 < 1 | ± 0,4 % (5) для 0,0Мном < / <0,05^/ном 0,8 < |cos9| < 1 ± 0,2 % (5) для 0,05-Тном < / < 1,5^/ном 0,8 < |cos9| < 1 ± 0,5 % (5) для 0,02-Тном < / <0,1^/ном 0,5 < |соБф| < 0,8 ± 0,3 % (5) для 0,1^/ном < / < 1,5^/ном 0,5 < |соБф| < 0,8 ± 0,5 % (5) для 0,1^/ном < / < 1,5^/ном 0,25 < |cosф| < 0,5 | 0,02 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д); относительной (5); приведенной к номинальному значению (у) погрешности измерений 1) | Средний температурный коэффициент, %/°С |
Реактивная фазная и трехфазная электрическая мощность Qa, Qb, Qc, Q, вар | от 0,05- С/ном до 1,2' Сном от 0,01/ном до 1,57ном 0,25 < БШф < 1 | ± 0,75 % (5) для 0,01 •/ном < / <0,05-/ном 0,8 < |sin9| < 1 ± 0,5 % (5) для 0,05-Тном < / < 1,5^/ном 0,8 < |sin9| < 1 ± 0,75 % (5) для 0,05-Тном < / < 0,1 •/ном 0,5 < |sin9| < 0,8 ± 0,5 % (5) для 0,1^/ном < / < 1,57ном 0,5 < |sin9| < 0,8 ± 0,75 % (5) для 0,1^Тном < J < 1,5-Тном 0,25 < |sin9| < 0,5 | 0,02 |
Полная фазная и трехфазная электрическая мощность Sa, Sb, Sc, S, В А | от 0,05-Сном до 1,2 Сном от 0,01/ном до 1,5/ном | ± 0,75 % (5) для 0,01-/ном < / < 0,05^/ном ± 0,5 % (5) для 0,05-Тном < / < 1,5^/ном | 0,02 |
Угол фазового сдвига между током и напряжением основной гармоники ^uia(1), ^UIB(1), фШС(1), ° | от - 180 до + 180 | ± 0,2° (Д) | - |
Коэффициент мощности фазный COStyA, cos^B, cospc | от - 1,0 до + 1,0 | ± 0,01 (Д) | - |
1) Применим термин «пределы допускаемой основной погрешности измерений» -при нормировании среднего температурного коэффициента для конкретной метрологической характеристики. |
Таблица 7 - Метрологические характеристики при измерении параметров переменного тока по классу S (по ГОСТ 30804.4.30-2013) с помощью модулей DM3W, DM4W _
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д); относительной (5); приведенной к номинальному значению (у) погрешности измерений 1 | Средний температурный коэффициент, %/°С |
Частота переменного тока f, Гц | от 42,5 до 57,5 | ± 0,01 Гц (Д) | - |
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д); относительной (5); приведенной к номинальному значению (у) погрешности измерений 1) | Средний температурный коэффициент, %/°С |
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В | от 0,05- ином до 1,2- ином | ± 0,2 % (у) | 0,01 |
Среднее среднеквадратических значений фазного напряжения переменного тока иФср, В | от 0,05- ином до 1,5- Uном | ± 0,35 % (у) | 0,01 |
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности и1Ф, и2Ф, и0Ф, В | от 0,05- ином до 1,5- Uном | ± 0,2 % (у) | 0,01 |
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В | от 0,°5^ иМФном до 1,5^иМФном | ± 0,2 % (у) | 0,01 |
Среднее среднеквадратических значений междуфазного напряжения переменного тока иМФср, В | от 0,05- иМФном до 1,5- иМФном | ± 0,35 % (у) | 0,01 |
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности и1МФ, и2МФ, и0МФ, В | от 0,05- иМФном до 1,5- иМФном | ± 0,2 % (у) | 0,01 |
Среднеквадратическое значение силы переменного тока Ia, Ib, Ic, А | от 0,1 1ном до 1,5 1ном включ. св. 1,5 1ном до 24 1ном включ. | ± 2,5 % (у) ± 2,5 % (5) | 0, 1 0, 1 |
Среднее среднеквадратических значений силы переменного тока 1фср, А | от 0,1 1ном до 1,5 1ном включ. св. 1,5 1ном до 24 1ном включ. | ± 3,5 % (у) ± 3,5 % (5) | 0,1 0,1 |
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности 11, 12, 10, А | от 0,1 1ном до 1,5 1ном включ. св. 1,5 1ном до 24 1ном включ. | ± 2,5 % (у) ± 2,5 % (5) | 0, 1 0, 1 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д); относительной (5); приведенной к номинальному значению (y) погрешности измерений 1 | Средний температурный коэффициент, %/°С |
Активная фазная и трехфазная электрическая мощность Pa, Pb, Pc, Р, Вт | от 0,05- ином до 1,5- Uном от 0,1 /ном до 1,57ном 0,25 < cosф < 1 | ± 4,0 % (5) для 0,1^/ном < / <0,5/ном 0,8 < |cosф| < 1 ± 2,0 % (5) для 0,5-Тном < / < 1,5^/ном 0,8 < |cosф| < 1 ± 5,0 % (5) для 0,2-Тном < / <1,0^/ном 0,5 < |cosф| < 0,8 ± 3,0 % (5) для 1,0^/ном < / < 1,5^/ном 0,5 < |cosф| < 0,8 ± 5,0 % (5) для 1,0^Тном < / < 1,5^/ном 0,25 < |cosф| < 0,5 | 0,1 |
Реактивная фазная и трехфазная электрическая мощность Qa, Qb, Qc, Q, вар | от 0,05^ ином до 1,5- Uном от 0,1 /ном до 1,57ном 0,25 < s^ < 1 | ± 7,5 % (5) для 0, 1^/ном < / <0,5^/ном 0,8 < |81пф| < 1 ± 5,0 % (5) для 0,5-Тном < / < 1,5^/ном 0,8 < |81пф| < 1 ± 7,5 % (5) для 0,5-/ном < / < 1,0^/ном 0,5 < |81пф| < 0,8 ± 5,0 % (5) для 1,0^/ном < / < 1,5^/ном 0,5 < |81пф| < 0,8 ± 7,5 % (5) для 1,0^/ном < / < 1,5^/ном 0,25 < |81пф| < 0,5 | 0,02 |
Полная фазная и трехфазная электрическая мощность Sa, Sb, Sc, S, ВА | от 0,05^ ином до 1,5- Uном от 0,1 /ном до 1,57ном | ± 7,5 % (5) для 0,1^/ном < / < 0,5-/ном ± 5,0 % (5) для 0,5^/ном < / < 1,5^/ном | 0,02 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д); относительной (5); приведенной к номинальному значению (у) погрешности измерений 1 | Средний температурный коэффициент, %/°С |
Угол фазового сдвига между током и напряжением основной гармоники фи1А(1), ^UIB(1), фШС(1), ° | от -180 до +180 | ± 0,2° (Д) | - |
Коэффициент мощности фазный COStyA, cos^B, cospc | от -1,0 до +1,0 | ± 0,01 (Д) | - |
1) Применим термин «пределы допускаемой основной погрешности измерений» -при нормировании среднего температурного коэффициента для конкретной метрологической характеристики. |
Таблица 8 - Метрологические характеристики при измерении ПКЭ по классу S (по ГОСТ 30804.4.30-2013) с помощью модулей DM3, DM4
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д), относительной (5) погрешности измерений |
Отклонение частоты Afw, Гц | от - 7,5 до + 7,5 | ± 0,01 Гц (Д) |
Положительное отклонение фазного напряжения переменного тока SUАу (+), ЗШу (+), SUgj (+), % | от 0 до 20 | ± 0,2 % (Д) |
Отрицательное отклонение фазного напряжения переменного тока SUАу (-), ЗШу (-), SUgj (-), % | от 0 до 20 | ± 0,2 % (Д) |
Установившееся отклонение фазных напряжений переменного тока SUАу, ёиВу , SUgv, % | от - 20 до + 20 | ± 0,2 % (Д) |
Коэффициент искажения синусоидальности кривой напряжения Ku (при Ku >1,0), % | от 1 до 45 | ± 5 % (5) |
Коэффициент искажения синусоидальности кривой напряжения Ku (при Ku <1,0), % | от 0 до 1 | ± 0,3 % (Д) |
Коэффициент n-й гармонической составляющей напряжения Kusg,n (при Kusg,n > 1,0), где n = 2.40, % | от 1 до 30 | ± 5 % (5) |
Коэффициент n-й гармонической составляющей напряжения Kusgn (при Kusgn < 1,0), где n = 2.40, % | от 0 до 1 | ± 0,3 % (Д) |
Коэффициент m-й интергармонической составляющей напряжения Kuisgm (при Kuisgm > 1,0), где m = 2.39, % | от 1 до 30 | ± 5 % (5) |
Коэффициент m-й интергармонической составляющей напряжения Kuisgm | от 0 до 1 | ± 0,3 % (Д) |
Наименование характеристики | Диапазон измерений | Пределы допускаемой: абсолютной (Д), относительной (5) погрешности измерений |
(при ^Uisgm < 1,0), где m = 2.. .39, % | ||
Коэффициент искажения синусоидальности кривой тока Ki (при Ki >1,0), % | от 1 до 45 | ± 5 % (5) |
Коэффициент искажения синусоидальности кривой тока Ki (при Ki <1,0), % | от 0 до 1 | ± 0,3 % (Д) |
Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n порядка (при Kisg,n > 1,0), где n = 2.40, % | от 1 до 30 | ± 5 % (5) |
Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n (при Kisg,n < 1,0), где n = 2.40, % | от 0 до 1 | ± 0,3 % (Д) |
Коэффициент несимметрии напряжений по обратной последовательности Ku, % | от 0 до 20 | ± 0,2 % (Д) |
Коэффициент несимметрии напряжений по нулевой последовательности Кэи, % | от 0 до 20 | ± 0,2 % (Д) |
Длительность провала (прерывания) напряжения переменного тока ^ров, с | от 0,02 до 60 | ± 0,02 с (Д) |
Длительность перенапряжения ^пер, с | от 0,02 до 60 | ± 0,02 с (Д) |
Коэффициент временного перенапряжения Кпер, отн.ед. | от 0,01 до 30 | ± 1 % (5) |
Глубина провала напряжения ^пров, % | от 10 до 95 | ± 1 % (5) |
Таблица 9 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления с симметричными нагрузками для контроллеров класса точности 0,2S (дополнительный функционал М)_
Значение силы переменного тока, А | Коэффициент мощности COS9 | Пределы допускаемой относительной основной погрешности измерений, % |
0,01/ном < / < 0,05 /ном | 1,0 | ± 0,4 |
0,05 /ном < / < 1,5 /ном | ± 0,2 | |
0,02 /ном < / < 0,10 /ном | 0,5 (инд.) 0,8 (емк.) | ± 0,5 |
0,10 /ном < / < 1,5 /ном | ± 0,3 | |
0,10 /ном < / < 1,5 /ном | 0,25 (инд.) 0,5 (емк.) | ± 0,5 |
Значение силы переменного тока, А | Коэффициент мощности COS9 | Пределы допускаемой относительной основной погрешности измерений, % |
0,05 /ном < / < 1,5 /ном | 1,0 | ± 0,3 |
0,10 /ном < / < 1,5 /ном | 0,5 (инд.) | ± 0,4 |
Таблица 11 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления с симметричными нагрузками для контроллеров класса точности 0,5 (дополнительный функционал М)
Значение силы переменного тока, А | Коэффициент БШф | Пределы допускаемой относительной основной погрешности измерений, % |
0,02/ном < / < 0,05/ном | 1 | ± 0,8 |
0,05 /ном < / < 1,5 /ном | ± 0,5 | |
0,05 /ном < / < 0,10 /ном | 0,5 | ± 0,8 |
0,10 /ном < / < 1,5 /ном | ± 0,5 | |
0,10 /ном < / < 1,5 /ном | 0,25 | ± 0,8 |
Таблица 12 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для контроллеров класса точности 0,5 (дополнительный функционал М)_
Значение силы переменного тока, А | Коэффициент БШф | Пределы допускаемой относительной основной погрешности измерений, % |
0,05 /ном < / < 1,5 /ном | 1,0 | ± 0,8 |
0,10 /ном < / < 1,5 /ном | 0,5 (инд./емк.) |
Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для контроллеров класса точности 0,2S при изменении напряжения питания (дополнительный функционал М)_
Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности COS9 | Пределы допускаемой относительной дополнительной погрешности измерений, % |
от 0,9' Сном до 1,15' Сном | 0,05 /ном < / < 1,5 /ном | 1,0 | ± 0,1 |
от 0,9' Сном до 1,15' Сном | 0,10 /ном < / < 1,5 /ном | 0,5 (инд.) | ± 0,2 |
Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cosф | Пределы допускаемой относительной дополнительной погрешности измерений, % |
от 47,5 до 52,5 | 0,05 /ном < / < 1,5 /ном | 1,0 | ± 0,1 |
от 47,5 до 52,5 | 0,10 /ном < / < 1,5 /ном | 0,5 (инд.) |
Таблица 15 - Средний температурный коэффициент измерений активной электрической энергии прямого и обратного направления для контроллеров класса точности 0,2S (дополнительный функционал М)_
Значение силы переменного тока, А | Коэффициент мощности cosф | Средний температурный коэффициент, %/°С |
0,05 /ном < / < 1,5 /ном | 1,0 | 0,01 |
0,10 /ном < / < 1,5 /ном | 0,5 (инд.) | 0,02 |
Таблица 16 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для контроллеров класса точности 0,5 при изменении напряжения питания (дополнительный функционал М)_
Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент s^ | Пределы допускаемой относительной дополнительной погрешности измерений, % |
от 0,9 ином до 1.Д5 ином | 0,05 /ном < / < 1,5 /ном | 1,0 | ± 0,3 |
от 0,9 ином до 1,15- ином | 0,10 /ном < / < 1,5 /ном | 0,5 (инд./емк.) | ± 0,5 |
Таблица 17 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для контроллеров класса точности 0,5 при изменении частоты питания (дополнительный функционал М)_
Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент s^ | Пределы допускаемой относительной дополнительной погрешности измерений, % |
от 47,5 до 52,5 | 0,05 /ном < / < 1,5 /ном | 1,0 | ± 0,8 |
от 47,5 до 52,5 | 0,10 /ном < / < 1,5 /ном | 0,5 (инд.) |
Значение силы переменного тока, А | Коэффициент sin9 | Средний температурный коэффициент, %/°С |
0,05 1ном < I < 1,5 1ном | 1,0 | 0,03 |
0,101ном < I < 1,5 1ном | 0,5 (инд./емк.) | 0,05 |
Таблица 19 - Общие технические характеристики контроллеров
Наименование характеристики | Значение |
Стартовый ток (чувствительность) для контроллеров с дополнительным функционалом «М», А | 0,0011ном |
Параметры сети питания 1): - напряжение переменного тока при частоте от 47 до 63 Гц, В - напряжение постоянного тока, В | от 176 до 264 от 176 до 264, от 18 до 36 |
Мощность потребления по цепи питания, Вт (ВА), не более | 120 |
Мощность потребления по цепям измерения напряжения, ВА, не более | 0,1 |
Мощность потребления по цепям измерения тока, ВА, не более | 0,1 |
Степень защиты оболочки по ГОСТ 14254-2015 | IP20 |
Габаритные размеры (высотаxширинаxглубина), мм, не более | 483x242x132 |
Масса, кг, не более | 10,0 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - высота над уровнем моря, м, не более | от + 15 до + 35 80 1000 |
Рабочие условия измерений: - температура окружающего воздуха, °С - допустимая относительная влажность воздуха при эксплуатации при температуре + 25 °С, %, не более - атмосферное давление, кПа - высота размещения над уровнем моря, м, не более | от - 40 до + 50 80 от 66,0 до 106,7 3000 |
Среднее время наработки на отказ, ч | 130000 |
Средний срок службы, лет | 20 |
1) Параметры сети питания определяются используемым модулем источника питания. |
наносится типографским способом на титульный лист руководства по эксплуатации и формуляра и на лицевую панель контроллеров в виде наклейки любым технологическим способом.
Таблица 20 - Комплектность контроллеров
Наименование | Обозначение | Количество |
Контроллер многофункциональный ARIS C30x | ПБКМ.424359.001 | 1 шт. |
Помехозащищенный фильтр | PF24 100 W | 1 или 2 шт. 1) |
Помехозащищенный фильтр | PF220 100 W | 1 или 2 шт. 1) |
Документация на CD-диске в составе: Ведомость эксплуатационных документов Руководство по эксплуатации Методика поверки Копия сертификата об утверждении типа СИ Копия описания типа | ПБКМ.424359.001 ВЭ ПБКМ.424359.001 РЭ ПБКМ.424359.001 МП | 1 экз. 2) 1 экз. 2) 1 экз. 2) 5) 1 экз. 2) 5) 1 экз. 2) 5) |
Формуляр | ПБКМ.424359.001 ФО | 1 экз. |
Антенна ГНСС | - | 1 или 2 шт. 3) |
Антенный кабель (для антенны ГНСС), бухта 30 м | - | 1 или 2 шт. 3) |
Транспортная тара | - | 1 шт. |
Запасные части и инструментальные принадлежности по ведомости ЗИП | - | 1 комплект 4) |
1) При заказе контроллера с одним или двумя вводами питания. 2) На партию контроллеров поставляется один CD-диск. 3) Антенна и антенный кабель поставляются при заказе процессорного модуля с ГНСС. 4) Состав комплекта ЗИП определяется по согласованию с Заказчиком. 5) Поставляется по требованию Заказчика. |
приведены в п. 2.8 ПБКМ.424359.001 РЭ «Контроллеры многофункциональные ARIS C30x. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
ГОСТ 32145-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль качества электрической энергии в системах электроснабжения» общего назначения»
ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»
ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ПБКМ.424359.001 ТУ «Контроллер многофункциональный ARIS C30x. Технические условия»
Зарегистрировано поверок | 10 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
