Номер в госреестре	84244-21
Наименование СИ	Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-26 и котельных, входящих в состав филиала
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва
Год регистрации	2021
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия АСКУТЭ ТЭЦ-26 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.

АСКУТЭ ТЭЦ-26 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-26 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ТЭЦ-26 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-26, КТС «Мелитопольская», РТС «Ленино-Дачное», РТС «Теплый стан», РТС «Чертаново», РТС «Южное Бутово». Перечень узлов учета (УУ) приведен в таблице 1.

Таблица 1 - Перечень УУ

Наименование
№	ТЭЦ-26	№	ТЭЦ-26
1	Магистраль М-1 «Бирюлёво»	12	Греющая вода Д-3 Деаэратор 3
2	Магистраль М-5 «Коломенское»	13	Греющая вода Д-4 Деаэратор 4
3	Магистраль М-4 «Марьино»	14	Конденсат из ГК в хим. цех
4	Магистраль М-3 «Ясенево»	15	Конденсат из ТТЦ в ХВО
5	Магистраль М-2 «Чертаново»	16	ПТС-1 Подпиток теплосети № 1
6	Пожарное депо	17	ПТС-2 Подпиток теплосети № 2
7	Альянс-Т	18	ПТС-3 Подпиток теплосети № 3
8	ГСК-35-2	19	Аварийная подпитка Блок № 1
9	Греющая вода Д-1.2 Деаэратор 1.2	20	Холодная вода
10	Греющая вода Д-1.1 Деаэратор 1.1	21	ГСК-35-1
11	Греющая вода Д-2 Деаэратор 2	-	-

Наименование
№	КТС «Мелитопольская»	№	РТС «Чертаново»
22	Вывод	36	Вывод 1
23	Подпиток	37	Вывод 2
24	Холодная вода	38	Вывод 3
№	РТС «Ленино-Дачное»	39	Подпитка вывода 1
25	Вывод 1	40	Подпитка выводов 2, 3
26	Вывод 2	41	Холодная вода 1
27	Вывод 3	42	Холодная вода 2
28	Подпитка	№	РТС «Южное Бутово»
29	Холодная вода	43	Вывод 1
№	РТС «Теплый стан»	44	Вывод 2
30	Вывод 1	45	Подпиток 1 очередь
31	Вывод 2	46	Подпиток 2 очередь
32	Подпиток вывода 1	47	Холодная вода 1
33	Подпиток вывода 2	48	Холодная вода 2
34	Холодная вода 1	-	-
35	Холодная вода 2	-	-

Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-26. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.

Таблица 2 - Перечень СИ

№1	Наименование	Рег. № в ФИФ ОЕИ	Кол-во
1	2	3	4
1, 2, 3,	Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280Б.01 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н	72830-18 53503-13 28363-14 46156-10 72888-18	1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт.
4, 5, 25, 26, 27, 30, 31, 36, 37, 38, 43, 44	Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н	72830-18 53503-13 28363-14 46156-10 72888-18	1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт.
6, 7, 8	Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - теплосчетчик ВИС.Т3 исполнение ВС - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н	72830-18 53503-13 67374-17 46156-10 72888-18	1 шт. 1 шт. 1 шт. 1 комп. 1 шт.

1	2	3	4
9 - 15, 19, 28, 32, 33, 39, 40, 45, 46	Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - теплосчетчик ВИС.Т3 исполнение ВС - термометр сопротивления из платины технический ТПТ-13 - датчик давления ЭМИС-БАР 103Н	72830-18 53503-13 67374-17 46155-10 72888-18	1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
16, 17, 18	Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - термометр сопротивления из платины технический ТПТ-13 - датчик давления ЭМИС-БАР 103Н	72830-18 53503-13 28363-14 46155-10 72888-18	1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
20	Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - термометр сопротивления из платины технический ТПТ-13 - датчик давления ЭМИС-БАР 103Н	48574-11 53503-13 46155-10 72888-18	1 шт. 1 шт. 1 шт. 1 шт.
21	Теплосчетчик ВИС.Т модификация ТС Комплект термометров сопротивления КТПТР-01	20064-10 46156-10	1 шт. 1 шт.
22, 23, 24	Счетчик УВП-2814, в составе: - вычислитель УВП-280А.01 - теплосчетчик ВИС.Т модификация ВС - комплект термометров сопротивления КТПТР-01 - преобразователь давления измерительный СДВ	62187-15 53503-13 20064-10 46156-10 28313-11	1 шт. 1 шт. 1 шт. 2 шт. 4 шт.
295, 345, 355, 415, 425, 475, 485	Термометр сопротивления из платины технический ТПТ-13	46155-10	1 шт.
1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности; 3 Вид исполнения ТПТ-1-3; 4 Один счетчик УВП-281, в данной комплектации, обеспечивает измерения на трех УУ (УУ22, УУ23, УУ24); 5 Термометр сопротивления из платины технический ТПТ-1 (далее - термометр) установленный на данном УУ входит в состав теплосчетчика ЭМИС-ЭСКО 2210, который осуществляет измерения на другом УУ и подключен через вычислитель УВП-280 из состава теплосчетчика, соответственно: термометр УУ 29 через вычислитель УВП-280 УУ 28; термометр УУ 34 через вычислитель УВП-280 УУ 32; термометр УУ 35 через вычислитель УВП-280 УУ 33; термометр УУ 41 через вычислитель УВП-280 УУ 39; термометр УУ 42 через вычислитель УВП-280 УУ 40; термометр УУ47 через вычислитель УВП-280 УУ45; термометр УУ48 через вычислитель УВП-280 УУ46.

Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.

Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

АСКУТЭ ТЭЦ-26 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-26, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.

Допускается замена СИ из состава АСКУТЭ ТЭЦ-26 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-26, приведенные в таблицах 5-11. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-26 как их неотъемлемая часть.

АСКУТЭ ТЭЦ-26 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.

АСКУТЭ ТЭЦ-26 выполняет следующие функции:

- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;

- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;

- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;

- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;

- хранение и ведение базы данных параметров теплоносителей;

- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;

- информационное взаимодействие с внешними и смежными системами;

- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.

Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-26, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-26 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-26 указан в формуляре.

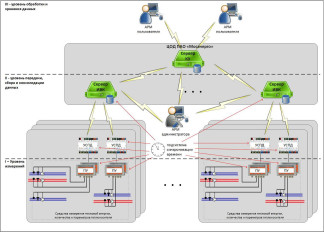

Структурная схема АСКУТЭ ТЭЦ-26 приведена на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) АСКУТЭ ТЭЦ-26 включает в свой состав:

- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ТЭЦ-26, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;

- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ТЭЦ-26 и реализует следующие функции:

- сбор измерительной информации с НУ;

- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-26;

- вычисление тепловой энергии в соответствии с заложенными алгоритмами;

- вычисление объема подпиточной воды;

- обеспечение работоспособности СОЕВ;

- передача измерительной информации на верхний уровень.

- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-26 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:

- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;

- вычисление суммарной тепловой энергии;

- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;

- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;

- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;

- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-26;

- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-26;

- обмен данными с внешними и смежными информационными системами;

- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;

- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-26;

- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-26.

Нормирование метрологических характеристик АСКУТЭ ТЭЦ-26 проведено с учетом

влияния программного обеспечения.

Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-26 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:

- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ

ТЭЦ-26;

- для ПО СУ - «высокий»;

- для ПО ВУ - «высокий».

Таблица 3 - Идентификационные данные ПО СУ

Идентификационные данные (признаки)	Значение
Наименование ПО	Теплоэнергоучет. Метролог
Идентификационное наименование ПО	US-ME
Номер версии (идентификационный номер) ПО	не ниже 1.1.0
Цифровой идентификатор ПО (контрольная сумма)	E72C3A765F0313287A953BE75B6BE96F
Алгоритм вычисления контрольной суммы исполняемого кода	MD5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-26
Номер версии (идентификационный номер) ПО	0.1.709
Цифровой идентификатор ПО (контрольная сумма)	787fb325f45b43478364e4cb6c6b7fd3
Алгоритм вычисления контрольной суммы исполняемого кода	MD5

Технические характеристики

Таблица 5 - Метрологические характеристики АСКУТЭ ТЭЦ-26 в части ТЭЦ-26

Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы ТЭЦ-26
1	2	3
1. Магистраль Бирюлево (DN1200)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 142,63 до 43197,12 от 142,63 до 43197,12	от 500 до 18000 от 500 до 18000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±1,27
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до±1,39
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до+ 65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c, но не более ±6,5	от ±1,60 до ±2,87
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90

1	2	3
2. Магистраль Коломенское (DN1400)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 194,14 до 58796,08 от 194,14 до 58796,08	от 800 до 18000 от 800 до 18000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,48 до±1,14
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до±1,26
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,61 до ±2,74
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
3. Магистраль Марьино (DN1200 мм)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 142,63 до 43197,12 от 142,63 до 43197,12	от 500 до 18000 от 500 до 18000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±1,27
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до ±1,39
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86

1	2	3
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±2,87
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
4. Магистраль Ясенево (DN1200)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 142,63 до 43197,12 от 142,63 до 43197,12	от 500 до 18000 от 500 до 18000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до±1,27
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до±1,39
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±2,87
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90

1	2	3
5. Магистраль Чертаново (DN1200)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 142,63 до 43197,12 от 142,63 до 43197,12	от 350 до 7500 от 350 до 7500
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,50 до±1,61
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,62 до±1,73
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,63 до ±3,21
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
6. Пожарное депо (DN50)
Диапазон измерений объемного расхода, м3/ч - подающий	от 0,2 до 50	от 0,2 до 50
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до+ 65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86

1	2	3
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,73 до ±3,60
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,6
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий	от ±0,53 до ±0,90	от ±0,53 до ±0,90
7. Альянс-Т (DN100)
Диапазон измерений объемного расхода, м3/ч - подающий	от 0,8 до 200	от 0,8 до 200
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до+ 65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,73 до ±3,60
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,6
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий	от ±0,53 до ±0,90	от ±0,53 до ±0,90

1	2	3
8. ГСК-35-2 (DN80)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 0,06 до 60 от 0,06 до 60	от 0,06 до 60 от 0,06 до 60
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,73 до ±3,60
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,6
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий	от ±0,53 до ±0,90	от ±0,53 до ±0,90
9. Греющая вода Д-1.2 Деаэратор 1.2 (DN100)
Диапазон измерений объемного расхода, м3/ч	от 1 до 250	от 1 до 250
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31

1	2	3
10. Греющая вода Д-1.1 Деаэратор 1.1 (DN200)
Диапазон измерений объемного расхода, м3/ч	от 3,2 до 800	от 3,2 до 800
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31
11. Греющая вода Д-2 Деаэратор 2 (DN200)
Диапазон измерений объемного расхода, м3/ч	от 3,2 до 800	от 3,2 до 800
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31
12. Греющая вода Д-3 Деаэратор 3 (DN200)
Диапазон измерений объемного расхода, м3/ч	от 3,2 до 800	от 3,2 до 800
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90

1	2	3
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31
13. Греющая вода Д-4 Деаэратор 4 (DN200)
Диапазон измерений объемного расхода, м3/ч	от 3,2 до 800	от 3,2 до 800
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31
14. Конденсат из ГК в хим. цех (DN150)
Диапазон измерений объемного расхода, м3/ч	от 0,5 до 125	от 0,5 до 125
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
15. Конденсат из ТТЦ в ХВО (DN100)
Диапазон измерений объемного расхода, м3/ч	от 0,2 до 50	от 0,2 до 50
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12

1	2	3
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
16. ПТС-1 Подпиток теплосети № 1 (DN300)
Диапазон измерений объемного расхода, м3/ч	от 8,91 до 2699,82	от 10 до 1057
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,46 до ±3,31	от ±0,48 до ±3,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до ±3,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31
17. ПТС-2 Подпиток теплосети № 2 (DN300)
Диапазон измерений объемного расхода, м3/ч	от 8,91 до 2699,82	от 20 до 770
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,46 до ±3,31	от ±0,49 до±1,72
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,61 до ±1,84
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31

1	2	3
18. ПТС-3 Подпиток теплосети № 3 (DN300)
Диапазон измерений объемного расхода, м3/ч	от 8,91 до 2699,82	от 10 до 1057
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,46 до ±3,31	от ±0,48 до ±3,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,60 до ±3,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,16 до ±3,87
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,19 до ±5,31
19. Аварийная подпитка Блок № 1 (DN300)
Диапазон измерений объемного расхода, м3/ч	от 8 до 2000	от 8 до 2000
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76
20. Холодная вода (DN800)
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,40 до ±1,90	от ±0,40 до ±0,60
Диапазон измерений избыточного давления, МПа	от 0 до 2,5	от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
21. ГСК-35-1 (DN50)
Диапазон измерений объемного расхода, м3/ч - подающий	от 0,16 до 40	от 0,16 до 40
Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %	от ±0,6 до ±1,85	от ±0,6 до ±1,85
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65

1	2	3
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 149	от 20 до 86
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	от ±2,00 до ±5,08	от ±2,00 до ±3,95
СОЕВ
Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.26.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. ТЭЦ-26. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

Таблица 6 - Метрологические характеристики АСКУТЭ ТЭЦ-26 в части КТС «Мелитопольская»

Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы КТС «Мелитопольская»
1	2	3
22. Вывод
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 10 до 2500 от 10 до 2500	от 50 до 1100 от 50 до 1100
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±1,01 до ±3,50	от ±1,02 до±1,50
Пределы допускаемой относительной погрешности измерений массы, %	от ±1,13 до ±3,62	от ±1,14 до±1,62
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	от ±2,08 до ±6,5	от ±2,16 до ±3,10

1	2	3
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 2,5 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	±2,00 ±2,00	±2,00 ±2,00
23. Подпиток
Диапазон измерений объемного расхода, м3/ч	от 0,06 до 60	от 1,5 до 21
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±1,01 до ±3,5	от ±1,03 до ±1,40
Пределы допускаемой относительной погрешности измерений массы, %	от ±1,13 до ±3,62	от ±1,15 до ±1,52
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	±2,00	±2,00
Диапазон измерений температуры, °С	от 0 до +180	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,32	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±2,11 до ±2,95
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±2,11 до ±2,95
24. Холодная вода
Диапазон измерений температуры, °С	от 0 до +180	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,32	от ±0,60 до ±0,76
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	±2,00	±2,00
СОЕВ
Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.26.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. КТС «Мелитопольская». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы РТС «Ленино-Дачное»
1	2	3
25. Вывод 1 (DN500)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 24,76 до 7499,5 от 24,76 до 7499,5	от 100 до 7499,5 от 100 до 7499,5
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,46 до± 1,16
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,58 до±1,28
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,59 до ±2,76
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
26. Вывод 2 (DN500)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 24,76 до 7499,5 от 24,76 до 7499,5	от 100 до 7499,5 от 100 до 7499,5
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,46 до± 1,16
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,58 до±1,28

1	2	3
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,59 до ±2,76
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
27. Вывод 3 (DN600)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 35,66 до 10799,28 от 35,66 до 10799,28	от 100 до 7500 от 100 до 7500
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±1,47
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до ±1,59
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±3,07

1	2	3
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
28. Подпитка
Диапазон измерений объемного расхода, м3/ч	от 0,2 до 50	от 0,2 до 50
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,25 до ±4,24
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±0,88 до 2,59
29. Холодная вода
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76
СОЕВ
Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.26.06 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Ленино-Дачное». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы РТС «Теплый Стан»
1	2	3
30. Вывод 1 (DN800)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 100 до 7500 от 100 до 7500
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±2,26
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до±2,38
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,1 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±3,86
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
31. Вывод 2 (DN800)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 100 до 7500 от 100 до 7500
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±2,26
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до±2,38

1	2	3
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±3,86
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
32. Подпитка вывода 1 (DN150)
Диапазон измерений объемного расхода, м3/ч	от 1 до 250	от 1 до 250
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,32 до ±4,54
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,18 до 3,62

1	2	3
33. Подпитка вывода 2 (DN150)
Диапазон измерений объемного расхода, м3/ч	от 1 до 250	от 1 до 250
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,32 до ±4,54
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,18 до 3,62
34. Холодная вода 1
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76
35. Холодная вода 2
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76
СОЕВ
Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.26.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Теплый стан». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы РТС «Чертаново»
1	2	3
36. Вывод 1 (DN800)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 100 до 8000 от 100 до 8000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±2,26
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до ±2,38
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±3,86
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
37. Вывод 2 (DN800)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 100 до 8000 от 100 до 8000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±2,26
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до ±2,38
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65

1	2	3
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±3,86
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
38. Вывод 3 (DN800)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 100 до 8000 от 100 до 8000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,47 до ±2,26
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,59 до±2,38
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,60 до ±3,86

1	2	3
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
39. Подпитка вывода 1 (DN200)
Диапазон измерений объемного расхода, м3/ч	от 1,28 до 320	от 1,28 до 320
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,23 до ±4,24
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,18 до ±3,76
40. Подпитка выводов 2, 3 (DN200)
Диапазон измерений объемного расхода, м3/ч	от 1,28 до 320	от 1,28 до 320
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,23 до ±4,24
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±1,18 до ±3,76

1	2	3
41. Холодная вода 1
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76
42. Холодная вода 2
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76
СОЕВ
Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки	±5
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.26.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Чертаново». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.

Таблица 10 - Метрологические характеристики АСКУТЭ ТЭЦ-26 в части РТС «Южное Бутово»

Наименование характеристики	Значения обеспечиваемые применяемыми СИ	Основные режимы РТС «Южное Бутово»
1	2	3
43. Вывод 1 (DN800)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 800 до 7000 от 800 до 7000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,49 до±0,68
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,61 до±0,80
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86

1	2	3
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,62 до ±2,28
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90
44. Вывод 2 (DN800)
Диапазон измерений объемного расхода, м3/ч - подающий - обратный	от 63,39 до 19198,72 от 63,39 до 19198,72	от 800 до 7000 от 800 до 7000
Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %	от ±0,46 до ±3,31	от ±0,49 до±0,68
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,58 до ±3,43	от ±0,61 до±0,80
Диапазон измерений температуры, °С - подающий - обратный	от 0 до +180 от 0 до +180	от +70 до +130 от +40 до +65
Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный	от ±0,60 до ±1,32 от ±0,60 до ±1,32	от ±0,88 до ±1,12 от ±0,76 до ±0,86
Диапазон измерений разности температур, °С	от 3 до 180	от 20 до 86
Пределы допускаемой относительной погрешности измерений разности температур (E t), %	от ±0,55 до ±3,50	от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %	от ±0,52 до ±1,50	от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %	E f + E t + E c , но не более ±6,5	от ±1,62 до ±2,28
Диапазон измерений избыточного давления, МПа - подающий - обратный	от 0 до 1,6 от 0 до 1,6	от 0 до 1,6 от 0 до 0,63
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный	от ±0,53 до ±0,90 от ±0,53 до ±0,90	от ±0,53 до ±0,90 от ±0,53 до ±0,90

1	2	3
45. Подпитка 1-очереди (DN150)
Диапазон измерений объемного расхода, м3/ч	от 0,5 до 250	от 0,5 до 250
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,25 до ±4,34
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±0,93 до ±2,42
46. Подпитка 2-очереди (DN150)
Диапазон измерений объемного расхода, м3/ч	от 0,5 до 250	от 0,5 до 250
Пределы допускаемой относительной погрешности измерений объемного расхода, %	от ±0,60 до ±2,00	от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности измерений массы, %	от ±0,72 до ±2,12	от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа	от 0 до 1,6	от 0 до 1,0
Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %	от ±0,53 до ±0,90	от ±0,53 до ±0,90
Диапазон измерений температуры, °С	от -100 до +300	от +20 до +102
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %		от ±1,25 до ±4,34
Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %		от ±0,93 до ±2,42
47. Холодная вода 1
Диапазон измерений температуры, °С	от -100 до +300	от 0 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	от ±0,60 до ±1,80	от ±0,60 до ±0,76

48. Холодная вода 2

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,60 до ±0,76

Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.26.05 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Южное Бутово». Методика измерений»;

- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2._

Таблица 11 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа	от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7
Емкость архива АСКУТЭ ТЭЦ-26, не менее: - часового - суточного - месячного (итоговые значения)	60 суток 6 месяцев 3 года
Глубина хранения результатов измерений на СКУ, лет, не менее	3,5

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 12 - Комплектность

Наименование	Обозначение	Количество
1	2	3
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала1	АСКУТЭ ТЭЦ-26	1 шт.

1	2	3
Формуляр АСКУТЭ ТЭЦ-26 в части ТЭЦ-26	40166302.289939190.012.ФО. 26.01	1 экз.
Формуляр АСКУТЭ ТЭЦ-26 в части КТС «Мелитопольская»	40166302.289939190.012.ФО.26.02	1 экз.
Формуляр АСКУТЭ ТЭЦ-26 в части РТС «Теплый стан»	40166302.289939190.012.ФО.26.03	1 экз.
Формуляр АСКУТЭ ТЭЦ-26 в части РТС «Чертаново»	40166302.289939190.012.ФО.26.04	1 экз.
Формуляр АСКУТЭ ТЭЦ-26 в части РТС «Южное Бутово»	40166302.289939190.012.ФО.26.05	1 экз.
Формуляр АСКУТЭ ТЭЦ-26 в части РТС «Ленино-Дачное»	40166302.289939190.012.ФО.26.06	1 экз.
Руководство по эксплуатации АСКУТЭ ТЭЦ-26 в части ТЭЦ-26	40166302.289939190.012.РЭК. 26.01 РЭ	1 экз.
Руководство по эксплуатации АСКУТЭ ТЭЦ-26 в части КТС «Мелитопольская»	40166302.289939190.012.РЭК.26.02 РЭ	1 экз.
Руководство по эксплуатации АСКУТЭ ТЭЦ-26 в части РТС «Теплый стан»	40166302.289939190.012.РЭК.26.03 РЭ	1 экз.
Руководство по эксплуатации АСКУТЭ ТЭЦ-26 в части РТС «Чертаново»	40166302.289939190.012.РЭК.26.04 РЭ	1 экз.
Руководство по эксплуатации АСКУТЭ ТЭЦ-26 в части РТС «Южное Бутово»	40166302.289939190.012.РЭК.26.05 РЭ	1 экз.
Руководство по эксплуатации АСКУТЭ ТЭЦ-26 в части РТС «Ленино-Дачное»	40166302.289939190.012.РЭК.26.06 РЭ	1 экз.
Методика измерений АСКУТЭ ТЭЦ-26 в части ТЭЦ-262	40166302.289939190.012.МВИ.26.01	1 экз.
Методика измерений АСКУТЭ ТЭЦ-26 в части КТС «Мелитопольская»2	40166302.289939190.012.МВИ.26.02	1 экз.
Методика измерений АСКУТЭ ТЭЦ-26 в части РТС «Теплый стан»2	40166302.289939190.012.МВИ.26.03	1 экз.
Методика измерений АСКУТЭ ТЭЦ-26 в части РТС «Чертаново»2	40166302.289939190.012.МВИ.26.04	1 экз.
Методика измерений АСКУТЭ ТЭЦ-26 в части РТС «Южное Бутово»2	40166302.289939190.012.МВИ.26.05	1 экз.
Методика измерений АСКУТЭ ТЭЦ-26 в части РТС «Ленино-Дачное»2	40166302.289939190.012.МВИ.26.06	1 экз.
Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ ТЭЦ-26	-	1 компл.
1 заводской № 026; 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений».

Сведения о методах измерений

приведены в документах:

- 40166302.289939190.012.МВИ.26.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. ТЭЦ-26. Методика измерений»;

- 40166302.289939190.012.МВИ.26.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. КТС «Мелитопольская». Методика измерений»;

- 40166302.289939190.012.МВИ.26.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Теплый стан». Методика измерений»;

- 40166302.289939190.012.МВИ.26.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Чертаново». Методика измерений»;

- 40166302.289939190.012.МВИ.26.05 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Южное Бутово». Методика измерений»;

- 40166302.289939190.012.МВИ.26.06 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-26 и котельных, входящих в состав филиала. РТС «Ленино-Дачное». Методика измерений».

Нормативные документы

Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр

Техническая документация изготовителя
