| Номер в госреестре | 84247-21 |
| Наименование СИ | Комплексы фоторадарные с фотофиксацией |
| Обозначение типа СИ | "Лидер-Тандем" |
| Изготовитель | Общество с ограниченной ответственностью "Безопасность информационных систем" (ООО "БИС"), г. Воронеж |
| Год регистрации | 2021 |
| Срок свидетельства | 27.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фоторадарные с фотофиксацией «Лидер-Тандем» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке дороги в автоматическом режиме, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), определения координат места расположения комплекса в плане.
Принцип действия комплексов основан на:
- измерениях скорости движения ТС по разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
- определении координат места расположения комплексов по данным, полученным от встроенного в измерительный модуль (далее - ИМ) приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS;
- определении времени фотофиксации ТС по значению национальной шкалы координированного времени UTC(SU), по данным, полученным от встроенного приемника глобальных навигационных спутниковых систем ГЛОНАСС/GPS;
- измерениях времени, за который ТС проходит известное расстояние при измерениях скорости движения ТС на контролируемом участке.
В зависимости от выполняемых задач в состав комплексов входят один или два фоторадарных блока. Фоторадарный блок включает в себя ИМ и комплект для установки. Конструктивно ИМ выполнен в ударопрочном пылевлагозащищенном корпусе и содержит: многоцелевой радар, промышленный компьютер, видеокамеру, инфракрасные прожекторы, модуль измерения времени с установленным приемником ГЛОНАСС/GPS, систему контроля и управления модулем, аналоговые датчики измерений температуры компонентов модуля. На корпусе ИМ расположены герметичные разъемы для подключения внешних устройств и питания. В корпус встроена система климат контроля.
Фоторадарные блоки доукомплектовываются:
- при стационарном размещении кронштейном со встроенным блоком питания;
- при передвижном размещении треногой, ноутбуком и аккумуляторной батареей.
Для измерений скорости движения ТС на контролируемом участке дороги комплекс оснащается парой фоторадарных блоков (только при стационарном размещении), устанавливаемых на разнесенных рубежах. При этом в паре любой фоторадарный блок может быть «ведущим», а второй «ведомым», на участке контроля двухстороннего движения каждый из фоторадарных блоков может одновременно выполнять функции «ведущего» и «ведомого».

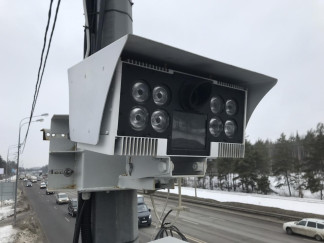

Общий вид фоторадарного блока и способ пломбирования комплексов приведен на рисунках 1 - 4.
Программное обеспечение (далее - ПО) «Лидер» комплексов содержит метрологически значимую часть libdriver-smartmicro.so. Метрологически значимая часть ПО «Лидер» обеспечивает: измерения скорости движения ТС в зоне контроля и на контролируемом участке дороги в автоматическом режиме; измерения значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU); определение координат места расположения комплекса в плане.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | libdriver-smartmicro.so |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 10d56efcf4e86562e416ba4dbd611522 |
| Алгоритм вычисления идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч в зоне контроля на контролируемом участке дороги | от 2 до 300 от 2 до 300 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч в зоне контроля на контролируемом участке дороги | ±2 ±2 |
| Пределы допускаемой абсолютной погрешности определения текущего значения времени в национальной шкале координированного времени UTC (SU), c | ±2 |
| Пределы допускаемой абсолютной погрешности синхронизации шкал времени двух фоторадарных блоков, мc | ±17 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3, м | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры зоны контроля, м протяженность ширина | от 10 до 50 от 3 до 16 |
| Минимальная протяженность контролируемого участка дороги, м | 400 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 25 °С, %, не более атмосферное давление, кПа | от -40 до +50 98 от 60,0 до 106,7 |
| Наименование характеристики | Значение |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Диапазон напряжения питания, В | |
| при стационарном размещении от сети переменного тока | |
| частотой от 49 до 51 Гц | от 187 до 264 |
| при передвижном размещении от сети постоянного тока | от 10 до 16 |
| Потребляемая мощность, В • А (Вт), не более | 80 |
| Габаритные размеры фоторадарного блока, мм, не более | |
| при стационарном размещении | |
| длина | 550 |
| ширина | 450 |
| высота | 250 |
| при передвижном размещении | |
| длина | 330 |
| ширина | 380 |
| высота | 230 |
| Масса фоторадарного блока, кг, не более | |
| при стационарном размещении | 25 |
| при передвижном размещении | 15 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус фоторадарного блока с помощью этикетки, выполненной типографским способом.
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Комплекс фоторадарный с фотофиксацией «Лидер-Т андем» | БТКП.402169.006 | 1 шт. |
| Комплект крепления для стационарного размещения (кронштейн с встроенным блоком питания) для передвижного размещения (тренога) | - | 1 - 2 шт. |
| Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Руководство по эксплуатации | БТКП.402169.006. РЭ | 1 экз. |
| Комплекс фоторадарный с фотофиксацией «Лидер-Тандем». Паспорт (с формуляром) | БТКП.402169.006 ПС | 1 экз. |
| Государственная система обеспечения единства измерений. Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Методика поверки | БТКП.402169.006 МП | 1 экз. |
приведены в пункте 1.4 документа БТКП.402169.006. РЭ «Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Руководство по эксплуатации».
Постановление Правительства Российской Федерации № 1847 от 16.11.2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Росстандарта № 1621 от 31.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта № 2831 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
БТКП.402169.006 ТУ «Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Технические условия
