Анализаторы спектра реального времени SM200B, 84252-21

84252-21
Анализаторы спектра реального времени SM200B (далее - анализаторы) предназначены для измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной связи.
Карточка СИ
Номер в госреестре 84252-21
Наименование СИ Анализаторы спектра реального времени
Обозначение типа СИ SM200B
Изготовитель Компания "Signal Hound, Inc.", США
Год регистрации 2021
Срок свидетельства 27.12.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы спектра реального времени SM200B (далее - анализаторы) предназначены для измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной связи.

Описание

Анализаторы представляют собой портативные приборы, подключаемые по интерфейсу USB к внешнему компьютеру.

Принцип действия анализаторов основан на комбинации последовательного супергетеродинного преобразования входного высокочастотного сигнала и быстрого преобразования Фурье для анализа сигналов в реальном времени с применением программируемой логической интегральной схемы (FPGA).

Для развертки спектра используется высокостабильный синтезатор, синхронизация которого осуществляется от внутреннего термостатированного опорного кварцевого генератора или от внешнего источника сигнала синхронизации, в том числе от навигационной системы ГНСС.

Питание осуществляется напряжением постоянного тока от входящего в комплект поставки сетевого адаптера или от внешнего источника напряжения.

Анализаторы выполнены в прочном экранированном корпусе с радиатором. По заказу (опция 1) устанавливается модуль активного охлаждения.

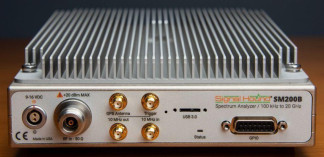

Общий вид анализаторов показан на рисунке 1, фрагмент задней панели с этикеткой - на рисунке 2. На этикетке обозначен заводской (серийный) номер, однозначно идентифицирующий каждый экземпляр анализаторов.

Знак утверждения типа и знак поверки наносятся на заднюю панель анализаторов.

В конструкции отсутствуют элементы регулировки и подстройки, доступные пользователю, пломбирование анализаторов не предусмотрено.

Программное обеспечение

Программное обеспечение устанавливается на внешний компьютер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Spike

Номер версии (идентификационный номер)

не ниже 3.4.0

Технические характеристики

Метрологические и основные технические характеристики представлены в таблице 2.

Таблица 2 - Метрологические и основные технические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот

от 100 кГц до 20 ГГц

Полоса частот анализа сигналов в реальном времени

от 5 кГц до 160 МГц

Полоса частот анализа сигналов с векторной модуляцией

от 5 кГц до 40 МГц

Частота опорного генератора, МГц

100

Пределы допускаемой относительной погрешности частоты опорного

±5 10-9

генератора при синхронизации от ГНСС 1,2)

Пределы допускаемого относительного дрейфа частоты опорного генератора за сутки после отключения антенны ГНСС 1,3)

за первые сутки

±2 • 10-8

за последующие сутки

±5 10-9

Пределы допускаемой относительной нестабильности частоты

±1-10"8

опорного генератора в рабочем диапазоне температур 3)

Параметры сигнала внешней синхронизации

номинальное значение частоты, МГц

10

уровень мощности, дБм 4)

от 0 до +15

Полоса пропускания

максимальная частота анализа в реальном времени 40 МГц

от 0,1 Гц до 3 МГц

максимальная частота анализа в реальном времени 160 МГц

от 30 кГц до 10 МГц

Относительный уровень фазовых шумов на частоте 1 ГГ ц, нормализованный к полосе

пропускания 1 Гц, дБ/Г ц, не более 1)

при отстройке на 10 Гц

-76

при отстройке на 100 Гц

-108

при отстройке на 1 кГц

-123

при отстройке на 10 кГц

-132

при отстройке на 100 кГц

-136

при отстройке на 1 МГц

-133

Усредненный уровень собственных шумов на частотах F, нормализованный к полосе

пропускания 1 Гц, дБм, не более 1,5)

100 кГц < F < 700 МГц

-156

700 МГц < F < 2,7 ГГц

-160

2,7 ГГц < F < 4,5 ГГц

-158

4,5 ГГц < F < 8,5 ГГц

-154

8,5 ГГц < F < 15 ГГц

-154

15 ГГц < F < 20 ГГц

-149

1

2

Допускаемый уровень мощности на входе, дБм, не более

+20

Диапазон измерений уровня мощности, дБм

от Pn 6) до +10

Пределы допускаемой относительной погрешности измерения уровня м на частотах F, дБ 1,7)

100 кГц < F < 6 ГГц 6 ГГц < F < 20 ГГц

ющности

±2,0

±3,0

Уровень собственных случайных помех, не связанных с входом, на частотах F, дБм 1,3)

100 кГц < F < 80 МГц

-110

80 МГц < F < 15 ГГц

-100

15 ГГц < F < 20 ГГц

-90

Уровень просачивания сигнала гетеродина на частотах F, дБм, не более 3)

100 кГц < F < 5 ГГц

-82

5 ГГц < F < 10 ГГц

-55

10 ГГц < F < 18 ГГц

-50

18 ГГц < F < 20 ГГц

-47

Тип высокочастотного входного соединителя

N(f)

Напряжение постоянного тока внешнего источника питания, В

от 9 до 16

Потребляемая мощность, Вт, не более

32

Габаритные размеры (длина х глубина х высота), мм стандартное исполнение с опцией 1

259x183x55

259x183x70

Масса, кг, не более

стандартное исполнение

3,7

с опцией 1

4,3

Рабочий диапазон температуры окружающего воздуха, °С

стандартное исполнение

от 0 до +65

с опцией 1

от -40 до +65

1)    при температуре окружающей среды от 18 °С до 28 °С

2)    типовое справочное значение ±5 10-10

3)    типовое справочное значение

4)    здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт

5)    опорный уровень -20 дБм

6)    Pn - усредненный уровень собственных шумов

7)    полоса пропускания с фильтром «плоская вершина»

Знак утверждения типа

наносится на заднюю панель корпуса анализаторов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 3.

Наименование и обозначение

Количество

Анализатор спектра реального времени SM200B

1 шт.

Кабель интерфейсный USB 3.0 Vision

1 шт.

Компакт-диск с программным обеспечением и документацией

1 шт.

Антенна ГНСС

1 шт.

Адаптер сетевой

1 шт.

Анализаторы спектра реального времени SM200B. Руководство по эксплуатации

1 экз.

Программное обеспечение Spike. Руководство пользователя

1 экз.

Сведения о методах измерений

приведены в разделах «2. Подготовка к работе» и «3. Структура SM200B» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. N 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний» Техническая документация компании «Signal Hound»

84252-21
Номер в ГРСИ РФ:
84252-21
Производитель / заявитель:
Компания "Signal Hound, Inc.", США
Год регистрации:
2021
Cрок действия реестра:
27.12.2026
