| Номер в госреестре | 84253-21 |
| Наименование СИ | Система измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО "Иреляхское" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор"), г. Тюмень |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское» (далее - СИКН) предназначена для измерения массы нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей, одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Блок измерительных линий | |
| Счетчики-расходомеры массовые Micro Motion, мод. CMF 300 | 45115-16 |
| Термопреобразователи сопротивления 90.2820 | 60922-15 |
| Датчики давления Метран-150, мод. Метран-150ТО | 32854-13 |
| Блок измерений показателей качества нес | )ти |
| Преобразователи плотности и расхода CDM, мод. CDM100P | 63515-16 |
| Влагомеры нефти поточные УДВН-1пм | 14557-15 |
| Термопреобразователи сопротивления 90.2820 | 60922-15 |
| Датчики давления Метран-150, мод. Метран-150ТО | 32854-13 |
| Преобразователи плотности и вязкости FVM | 62129-15 |
| Система обработки информации | |
| Комплексы измерительно-вычислительные Вектор-02 | 62761-15 |
| Блок трубопоршневой поверочной установки | |
| Установка трубопоршневая поверочная ТПУ Сапфир-Вектор-150 | 68998-17 |
| Термопреобразователи сопротивления серии 90, мод. 902820 | 68302-17 |
| Датчики давления Метран-150, мод. Метран-150ТО | 32854-13 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- измерение массового расхода нефти через СИКН;
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности, кинематической вязкости и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.

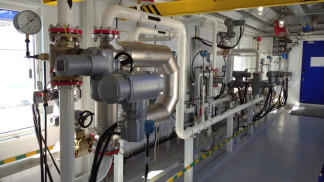

Общий вид СИКН представлен на рисунке 1.
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское» осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации.
СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Вектор-02 и ПО АРМ оператора «Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК Вектор-02 | АРМ оператора «Вектор» |
| Идентификационное наименование ПО | Module3.bas | |
| Номер версии (идентификационный номер) ПО | 6.4.2 | 1.0 |
| Цифровой идентификатор ПО | 3555877189 | 5B69ED4F |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 19 до 65 |
| Пределы допускаемой относительной погрешности | |
| измерения: | |
| - массы брутто нефти, % | ±0,25 |
| - массы нетто нефти, % | ±0,35 |
| Наименование характеристики | Значение |
| Количество измерительных линий | 2 (1 рабочая, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более | от +5 до +30 от 0,5 до 3,5 от 850,1 до 870,0 0,5 0,05 100 |
| Режим работы | периодический |
| Режим работы ТПУ | периодический |
| Температура окружающего воздуха, °С: - в помещении БИЛ, БИК, ТПУ и операторной | от +5 до +25 |
| Параметры электрического питания: - напряжение питания переменного тока, В 3-х фазное Однофазное - частота переменного тока, Гц | от 323 до 418 от 187 до 242 от 49 до 51 |
наносится на титульный лист инструкции по эксплуатации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское» | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское» | 1 экз. |
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 1523 на ПСП ООО «Иреляхское», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.40917.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское»
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
