Система измерений количества и показателей качества нефти № 1582 Обозначение отсутствует, 84260-21

Назначение

Система измерений количества и показателей качества нефти № 1582 (далее по тексту -СИКН) предназначена для измерений массы и показателей качества нефти.

Описание

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти.

При прямом методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

Массу нетто нефти вычисляет система сбора и обработки информации (далее - СОИ), как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой доли хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением преобразователя содержания объемной доли воды в нефти или по результатам определения массовой доли воды в испытательной лаборатории.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта, в состав которой входят СОИ, блок трубопоршневой поверочной установки (далее - ТПУ), а также следующие технологические блоки: блок фильтров (далее - БФ), блок-бокс измерительных линий № 1 (далее - БИЛ № 1) -блок измерений показателей качества нефти (далее - БИК), блок-бокс измерительных линий № 2 (далее - БИЛ № 2). В вышеприведенные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении параметров качества нефти, а также контроле технологических режимов работы СИКН.

Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В состав СИКН входят измерительные компоненты, участвующие в измерениях массы нефти и приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК).

Таблица 1 - Основные измерительные компоненты, применяемые в составе СИКН

В состав СИКН входят показывающие средства измерений давления и температуры, а также преобразователь расхода в БИК и поточный анализатор серы в нефти.

СИКН обеспечивает выполнение следующих основных функций:

-    автоматизированные измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода;

-    автоматические измерения температуры, давления, плотности, объемной доли воды в нефти, массовой доли серы общей в потоке нефти;

-    измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;

-    проведение контроля метрологических характеристик (далее - КМХ) рабочих СРМ с применением контрольно-резервного СРМ;

-    проведение КМХ и поверки СРМ с применением ТПУ;

-    автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;

-    вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой доли хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением преобразователя содержания объемной доли воды в нефти или по результатам определения массовой доли воды в испытательной лаборатории;

-    автоматическое регулирование расхода нефти через БИК для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;

-    автоматический и ручной отбор проб;

-    защита информации от несанкционированного доступа;

-    регистрация и хранение результатов измерений, формирование отчетов.

Заводской № СИКН нанесен на металлическую табличку, закрепленную на блок-боксе

БИЛ № 1 - БИК.

Установка пломб на СИКН и нанесение знака поверки на СИКН не предусмотрены.

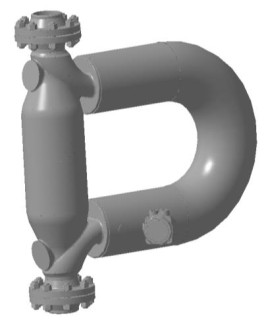

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ, входящего в состав ИК массы и массового расхода нефти, предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на две пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах первичного измерительного преобразователя модели CMF и на пломбу, установленную на контровочной проволоке, охватывающей корпус электронного преобразователя модели 2700 (для СРМ с регистрационным № 45115-10 пример схемы установки пломбы приведен на рисунке 2). Для СРМ с регистрационным № 45115-16 пример схемы установки пломбы на корпусе электронного преобразователя модели 2700 приведен на рисунке 3.

Схемы пломбировки от несанкционированного доступа с местами установки пломб представлены на рисунках 1 и 2.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора «Вектор», обеспечивающие реализацию функций СИКН. Идентификационные данные ПО ИВК и АРМ оператора «Вектор» указаны в таблице 2.

Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой пароля разного уровня доступа.

Метрологические характеристики СИКН указаны с учетом влияния ПО.

Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО СИКН

Технические характеристики

Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.

Состав ИК

Пределы

допускаемой

погрешности

ИК

е

и

н

а

в

о

н

е

м

и

а

Я

й

и

н

и

к

в

о

н

а

т

с

у

о

в

т

с

е

ч

и

л

о

К

аз не

пр

ае им « S3

Первичный

измерительный

преобразователь

Вторичная

часть

ИК массы и массового расхода нефти (ИК 1, ИК 2, ИК 3, ИК 4, ИК 5, ИК 6, ИК 7)

7 (ИЛ!) 1, ИЛ 2, ИЛ 3, ИЛ 4, ИЛ 5, ИЛ 6, ИЛ 7)

±0,202) % ±0,253) %

от 40 до 612 т/ч

СРМ

ИВК

1)    Измерительная линия

2)    Пределы допускаемой относительной погрешности ИК массы и массового расхода нефти с контрольно-резервным СРМ;

3)    Пределы допускаемой относительной погрешности ИК массы и массового расхода нефти с рабочими СРМ.

Таблица 4 - Метрологические характеристики СИКН

Таблица 5 - Основные технические характеристики СИКН и параметры измеряемой среды

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН печатным способом.

Комплектность

Комплектность СИКН приведена в таблице 6.

Т аб л и ц а 6 - Комплектность СИКН

Сведения о методах измерений

приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 1582 на ПСП ООО «Соровскнефть».

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 1582

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
