| Номер в госреестре | 84262-21 |
| Наименование СИ | Комплексы цифровой радиографии |
| Обозначение типа СИ | ЭКОСКАН |
| Изготовитель | Общество с ограниченной ответственностью "АРИОН" (ООО "АРИОН"), г. Нижний Новгород |
| Год регистрации | 2021 |
| Срок свидетельства | 27.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы цифровой радиографии ЭКОСКАН предназначены для измерений линейных размеров объектов и дефектов на цифровых изображениях.
В состав комплексов входят плоскопанельный детектор (далее - ИНД), ЭВМ оператора, программное обеспечение «Стражник» (далее - НО).
Принцип работы основан на получении и цифровой обработке изображения контролируемого объекта. Гамма или рентгеновское излучение, попадая на рабочую поверхность ПДД, преобразуется в цифровое изображение. Полученное изображение передается на ЭВМ оператора для последующей обработки при помощи НО.
К данному типу комплексов относятся сорок модификаций комплексов цифровой радиографии ЭКОСКАН 10, 20, 25, 28, 30, 35, 40, 0506, 0723, 1030, 1017, 1115, 1215, 1313, 1414, 1515, 1717, 1724, 2020, 2025, 2030, 2121, 2323, 2530/14, 2530/10, 2532, 2533, 2633, 2929, 3030/19, 3030/14, 3543, 3642, 3643, 4141/10, 4141/20, 4242/13, 4242/14, 4343/14, 4343/15.
Выпускаемые модификации отличаются друг от друга метрологическими и техническими характеристиками.
Нанесение знака поверки на комплексы не предусмотрено.

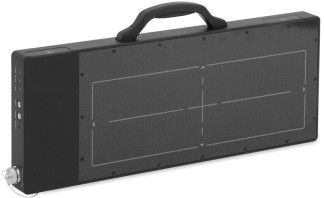

Внешний вид ИНД представлен на рисунке 1.
Пример идентификационной таблички с указанием модификации, заводского номера, идентифицирующего каждый экземпляр средства измерений, и место её нанесения приведен на рисунке 2. Заводской номер представлен в виде буквенно-цифрового обозначения латинскими буквами и арабскими цифрами.
Место установки пломбы от несанкционированного доступа приведено на рисунке 3.
5 - ЭКОСКАН 30
6 - ЭКОСКАН 35
28 - ЭКОСКАН 2633
27 - ЭКОСКАН 2533
31 - ЭКОСКАН 3030/19 32 - ЭКОСКАН 3543
39 - ЭКОСКАН 4343/14 40 - ЭКОСКАН 4343/15
Рисунок 3 - Место установки пломбы от несанкционированного доступа
НО предназначено для получения цифровых изображений объектов, обработки, и архивирования цифровых изображений и не влияет на метрологические характеристики комплексов.
Метрологически значимая часть НО защищена от непреднамеренных и преднамеренных изменений ключом электронной защиты.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование НО | Стражник |
| Номер версии (идентификационный номер) НО | не ниже 002.144 |
| Цифровой идентификатор НО | - |
Таблица 2 - Метрологические характеристики
| Модификация комплекса | Диапазон измерений длины, мм | Нределы допускаемой абсолютной погрешности измерений длины, мм | Нределы допускаемой относительной погрешности измерений длины |
| ЭКОСКАН 10 | от 0,26 до 333,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 333,0 мм включ. |
| ЭКОСКАН 20 | от 0,16 до 280,0 включ. | ±0,08 в диапазоне от 0,16 до40,0 включ. | ±0,2 % в диапазоне св. 40,0 мм до280,0 мм включ. |
| ЭКОСКАН 25 | от 0,16 до 360,0 включ. | ±0,08 в диапазоне от 0,16 до40,0 включ. | ±0,2 % в диапазоне св. 40,0 мм до360,0 мм включ. |
| ЭКОСКАН 28 | от 0,26 до 382,0 включ. | ±0,13 в диапазоне от 0,26 до65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до382,0 мм включ. |
| ЭКОСКАН 30 | от 0,26 до 398,0 включ. | ±0,13 в диапазоне от 0,26 до65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до398,0 мм включ. |
| ЭКОСКАН 35 | от 0,20 до 546,0 включ. | ±0,10 в диапазоне от 0,20 до50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм » 546,0 мм включ. |
| ЭКОСКАН 40 | от 0,28 до 551,0 включ. | ±0,14 в диапазоне от 0,28 до 70,0 включ. | ±0,2 % в диапазоне св. 70,0 мм до 551,0 мм включ. |
| ЭКОСКАН 0506 | от 0,10 до 71,00 включ. | ±0,05 в диапазоне от 0,10 до 25,0 включ. | ±0,2 % в диапазоне св.25,0 мм до 71,0 мм включ. |
| ЭКОСКАН 0723 | от 0,16 до 230,0 включ. | ±0,08 в диапазоне от 0,16 до 40,0 включ. | ±0,2 % в диапазоне св. 40,0 мм до 230,0 мм включ. |
| ЭКОСКАН 1030 | от 0,26 до 300,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 300,0 мм включ. |
| ЭКОСКАН 1017 | от 0,20 до 188,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 188,0 мм включ. |
| ЭКОСКАН 1115 | от 0,16 до 176,0 включ. | ±0,08 в диапазоне от 0,16 до 40,0 включ. | ±0,2 % в диапазоне св. 40,0 мм до 176,0 мм включ. |
| ЭКОСКАН 1215 | от 0,10 до 178,0 включ. | ±0,05 в диапазоне от 0,10 до 25,0 включ. | ±0,2 % в диапазоне св. 25,0 мм до 178,0 мм включ. |
| ЭКОСКАН 1313 | от 0,18 до 175,0 включ. | ±0,09 в диапазоне от 0,18 до 45,0 включ. | ±0,2 % в диапазоне св. 45,0 мм до 175,0 мм включ. |
| ЭКОСКАН 1414 | от 0,26 до 198,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 198,0 мм включ. |
| ЭКОСКАН 1515 | от 0,24 до 207,0 включ. | ±0,12 в диапазоне от 0,24 до 60,0 включ. | ±0,2% в диапазоне св. 60,0 мм до 207,0 мм включ. |
| ЭКОСКАН 1717 | от 0,20 до 232,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 232,0 мм включ. |
| ЭКОСКАН 1724 | от 0,20 до 288,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 288,0 мм включ. |
| ЭКОСКАН 2020 | от 0,36 до 277,0 включ. | ±0,18 в диапазоне от 0,36 до 90,0 включ. | ±0,2 % в диапазоне св. 90,0 мм до 277,0 мм включ. |
| ЭКОСКАН 2025 | от 0,26 до 304,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 304,0 мм включ. |
| ЭКОСКАН 2030 | от 0,40 до 350,0 включ. | ±0,20 в диапазоне от 0,40 до 100,0 включ. | ±0,2 % в диапазоне св. 100,0 мм до 350,0 мм включ. |
| ЭКОСКАН 2121 | от 0,40 до 281,0 включ. | ±0,20 в диапазоне от 0,40 до 100,0 включ. | ±0,2 % в диапазоне св. 100,0 мм до 281,0 мм включ. |
| ЭКОСКАН 2323 | от 0,36 до 309,0 включ. | ±0,18 в диапазоне от 0,36 до 90,0 включ. | ±0,2 % в диапазоне св. 90,0 мм до 309,0 мм включ. |
| ЭКОСКАН 2530/14 | от 0,28 до 383,0 включ. | ±0,14 в диапазоне от 0,28 до 70,0 включ. | ±0,2 % в диапазоне св. 70,0 мм до 383,0 мм включ. |
| ЭКОСКАН 2530/10 | от 0,20 до 382,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 382,0 мм включ. |
| ЭКОСКАН 2532 | от 0,26 до 394,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 394,0 мм включ. |
| ЭКОСКАН 2533 | от 0,20 до 406,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 406,0 мм включ. |
| ЭКОСКАН 2633 | от 0,26 до 408,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 408,0 мм включ. |
| ЭКОСКАН 2929 | от 0,30 до 407,0 включ. | ±0,15 в диапазоне от 0,30 до 75,0 включ. | ±0,2 % в диапазоне св. 75,0 мм до 407,0 мм включ. |
| ЭКОСКАН 3030/19 | от 0,40 до 413,0 включ. | ±0,20 в диапазоне от 0,40 до 100,0 включ. | ±0,2 % в диапазоне св. 100,0 мм до 413,0 мм включ. |
| ЭКОСКАН 3030/14 | от 0,30 до 411,0 включ. | ±0,15 в диапазоне от 0,30 до 75,0 включ. | ±0,2 % в диапазоне св. 75,0 мм до 411,0 мм включ. |
| ЭКОСКАН 3543 | от 0,20 до 546,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 546,0 мм включ. |
| ЭКОСКАН 3642 | от 0,26 до 546,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 546,0 мм включ. |
| ЭКОСКАН 3643 | от 0,20 до 552,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 552,0 мм включ. |
| ЭКОСКАН 4141/10 | от 0,20 до 571,0 включ. | ±0,10 в диапазоне от 0,20 до 50,0 включ. | ±0,2 % в диапазоне св. 50,0 мм до 571,0 мм включ. |
| ЭКОСКАН 4141/20 | от 0,40 до 571,0 включ. | ±0,20 в диапазоне от 0,40 до 100,0 включ. | ±0,2 % в диапазоне св. 100,0 мм до 571,0 мм включ. |
| ЭКОСКАН 4242/13 | от 0,26 до 589,0 включ. | ±0,13 в диапазоне от 0,26 до 65,0 включ. | ±0,2 % в диапазоне св. 65,0 мм до 589,0 мм включ. |
| 4242/14 | от 0,28 до 595,0 включ. | ±0,14 в диапазоне от 0,28 до 70,0 включ. | ±0,2 % в диапазоне св. 70,0 мм до 595,0 мм включ. |
| 4343/14 | от 0,28 до 595,0 включ. | ±0,14 в диапазоне от 0,28 до 70,0 включ. | ±0,2 % в диапазоне св. 70,0 мм до 595,0 мм включ. |
| 4343/15 | от 0,30 до 595,0 включ. | ±0,15 в диапазоне от 0,30 до 75,0 включ. | ±0,2 % в диапазоне св. 75,0 мм до 595,0 мм включ. |
| Примечание: Пределы допускаемой относительной погрешности измерений длины подтверждаются в нормальных условиях применения комплексов при температуре окружающей среды от + 15 °С до +25 °С | |||
Таблица 3 - Основные технические характеристики
| Модификация комплекса | Габаритные размеры ППД, мм, не более | Масса ППД, кг, не более |
| ЭКОСКАН 10 | 160 х 400 х 25 | 3,2 |
| ЭКОСКАН 20 | 208 х 257 х 27,5 | 2,4 |
| ЭКОСКАН 25 | 322 х 355 х 17 | 3,4 |
| ЭКОСКАН 28 | 291 х 340 х 18 | 2,3 |
| ЭКОСКАН 30 | 322 х 355 х 17 | 3,4 |
| ЭКОСКАН 35 | 400 х 470 х 17 | 5,4 |
| ЭКОСКАН 40 | 400 х 470 х 17 | 5,4 |
| ЭКОСКАН 0506 | 146 х 214 х 34 | 1,9 |
| ЭКОСКАН 0723 | 90 х 290 х 50 | 5,2 |
| ЭКОСКАН 1030 | 160 х 400 х 30 | 2,2 |
| ЭКОСКАН 1017 | 184 х 197 х 50 | 2,5 |
| ЭКОСКАН 1115 | 150 х 224 х 42 | 2,2 |
| ЭКОСКАН 1215 | 160 х 240 х 33 | 2,7 |
| ЭКОСКАН 1313 | 176 х 176 х 47 | 3,5 |
| ЭКОСКАН 1414 | 175 х 183 х 55 | 2,0 |
| ЭКОСКАН 1515 | 181 х 196 х 50 | 2,0 |
| ЭКОСКАН 1717 | 210 х 197 х 45 | 3,0 |
| ЭКОСКАН 1724 | 210 х 274 х 45 | 3,5 |
| ЭКОСКАН 2020 | 245 х 245 х 55 | 3,5 |
| ЭКОСКАН 2025 | 223 х 266 х 68 | 4,3 |
| ЭКОСКАН 2030 | 328 х 338 х 57 | 8,6 |
| ЭКОСКАН 2121 | 295 х 360 х 22 | 3,7 |
| ЭКОСКАН 2323 | 256 х 261 х 50 | 3,4 |
| ЭКОСКАН 2530/14 | 372 х 420 х 26 | 6,53 |
| ЭКОСКАН 2530/10 | 304 х 354 х 35 | 16,0 |
| ЭКОСКАН 2532 | 286 х 343 х 45 | 9,2 |
| ЭКОСКАН 2533 | 269 х 362 х 16 | 2,2 |
| ЭКОСКАН 2633 | 320 х 385 х 18 | 3,2 |
| ЭКОСКАН 2929 | 323 х 328 х 50 | 10,5 |
| ЭКОСКАН 3030/19 | 328 х 338 х 58 | 9,1 |
| ЭКОСКАН 3030/14 | 328 х 323 х 50 | 9,5 |
| ЭКОСКАН 3543 | 384 х 460 х 15 | 3,0 |
| ЭКОСКАН 3642 | 399 х 475 х 18 | 5,0 |
| ЭКОСКАН 3643 | 461 х 380 х 15 | 5,0 |
| ЭКОСКАН 4141/10 | 599 х 672 х 44 | 25,0 |
| ЭКОСКАН 4141/20 | 599 х 672 х 44 | 25,0 |
| ЭКОСКАН 4242/13 | 460 х 460 х 16 | 4,0 |
| ЭКОСКАН 4242/14 | 461 х 460 х15 | 4,6 |
| ЭКОСКАН 4343/14 | 540 х 630 х 25,4 | 14,6 |
| ЭКОСКАН 4343/15 | 470 х 470 х 57 | 21,0 |
| Условия эксплуатации: - температура, °С | от -40 до +40 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на идентификационную табличку ННД
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нлоскопанельный детектор (ИНД) | В соответствии со спецификацией | 1 шт. |
| ЭВМ оператора | 1 шт. | |
| НО «Стражник», предустановленное на ЭВМ Оператора | 1 шт. | |
| Блок питания | В соответствии со спецификацией | 1 шт. |
| Кабель питания | 1 шт. | |
| Комплект аккумуляторов (опционально) | 1 к-т | |
| Зарядное устройство для аккумуляторов (опционально) | 1 шт. | |
| Транспортировочный кейс(опционально) | 1 шт. | |
| Защитный кожух ИНД с подогревом | 1 шт. | |
| Руководство по эксплуатации | ЭКО-09.00.00.00 РЭ | 1 экз. |
| Наспорт | ЭКО-09.00.00.00 НС | 1 экз |
приведены в разделе 4 «Норядок работы» документа «Комплекс цифровой радиографии ЭКОСКАН. Руководство по эксплуатации»
Нриказ Росстандарта от 29 декабря 2018 г. N 2840 Об утверждении государственной
поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в
диапазоне от 02 до 50 мкм
ТУ 26.51.66-101-96651179-2020 Комплексы цифровой радиографии ЭКОСКАН.
Технические условия
