| Номер в госреестре | 84265-21 |
| Наименование СИ | Термометры термоэлектрические |
| Обозначение типа СИ | Е |
| Изготовитель | Акционерное общество "НПО Энергомаш имени академика В.П. Глушко" (АО "НПО Энергомаш"), Московская область, г. Химки |
| Год регистрации | 2021 |
| Срок свидетельства | 27.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры термоэлектрические Е (далее - ТТ) предназначены для измерений температуры металлических поверхностей, жидкостей и газов в стендовых магистралях и агрегатах при проведении стендовых испытаний.
Принцип действия основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.
Конструктивно ТТ представляют собой конструкцию, основу которой составляют термоэлектроды, защитный монтажный корпус (кроме исполнения Е192-100), удлиняющий провод и соединительный штекер.
К данному типу ТТ относятся термометры термоэлектрические двух исполнений Е192-100, Е1241-000, отличающиеся друг от друга метрологическими характеристиками и наличием защитного корпуса
- исполнение Е192-100 - ТТ с открытым рабочим спаем, не имеют защитного корпуса, изготавливается с термоэлектродами номинальной статической характеристикой (НСХ) по ГОСТ Р 8.585-2001 - хромель-копель (тип L);
- исполнение Е1241-000 - ТТ с защитным монтажным корпусом, изготавливается с термоэлектродами двух типов НСХ по ГОСТ Р 8.585-2001: хромель-алюмель (тип К) или хромель-копель (тип L).
Нанесение знака поверки на ТТ не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на индивидуальный шильдик и имеет цифровое обозначение.

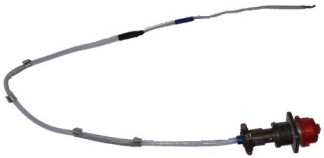

Общий вид ТТ представлен на рисунках с 1 по 2.
Рисунок 2 - Общий вид термометров термоэлектрических Е1241-000 Пломбирование ТТ не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений температуры, °С: - исполнение Е192-100 (тип L) - исполнение Е1241-000 (типы K, L) | от -200 до +300 от -50 до +600 |
| Пределы допускаемых отклонений ТЭДС от НСХ, выраженные в температурном эквиваленте, по ГОСТ Р 8.585-2001 для ТТ с НСХ типа L, °С - от -200 °С до -100 °С - от -100 °С до +360 °С - от +360 °С до +600 °С | ±(1,5 + 0,01 Itl) ±2,5 ±(0,7 + 0,005 t) |
| Пределы допускаемых отклонений ТЭДС от НСХ, выраженные в температурном эквиваленте, по ГОСТ Р 8.585-2001 для ТТ с НСХ типа К, °С - от -50 °С до +333 °С - от +333 °С до +600 °С | ±2,5 ±0,0075 t |
| Примечание - t - значение измеренной температуры, °С |
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Длина монтажной части, мм, для исполнений - Е192-100 - Е1241-000 | не нормируется от 29 до 182 |
| Показатель тепловой инерции, с, не более - исполнение Е192-100 - исполнение Е1241-000 | 0, 1 0,6 |
| Максимальное давление измеряемой среды, кгс/см2, не более - исполнение Е192-100 - исполнение Е1241-000 | не нормируется 350 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -50 до +60 98 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится типографским способом на паспорт.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометры термоэлектрические Е (исполнения по заказу) | Е192-100; Е1241-000 | 1 шт. |
| Паспорт | Е192-100 ПС; Е1241-000 ПС | 1 экз. |
приведены в разделе 1 «Технические данные» паспортов Е192-100 ПС, Е1241-000 ПС.
Нормативные документы, устанавливающие требования к термометрам термоэлектрическим Е
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
