| Номер в госреестре | 84271-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ-20 |
| Изготовитель | ОАО ВО "Электроаппарат", г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ-20 и ТШЛ-20Б (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при их установке на заземленных частях закрытых распределительных устройств переменного тока частоты 50 Гц на номинальное напряжение 20 кВ.
Трансформатор шинный с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформатора служит шина токопровода.
Трансформатор состоит из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобраз -ный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток.
В изоляционный блок трансформатора залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.
Трансформатор тока ТШЛ-20Б отличается от ТШЛ-20 отсутствием корпуса.

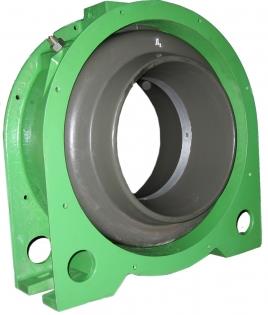

Общий вид трансформаторов и место пломбирования представлены на рисунках 1 и 2.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Отсутствует.
Основные метрологические и технические характеристики изложены в табл. 1.
Таблица 1
| Наименование параметра | Значение | |
| Модификации трансформаторов | ТШЛ-20 | ТШЛ-20Б |
| Номинальное напряжение, кВ | 20 | |
| Наибольшее рабочее напряжение, кВ | 24 | |
| Количество вторичных обмоток, шт. | 2 | |
| Номинальная частота, Гц | 50 и 60 | |
| Номинальный первичный ток, А | 6000, 8000 | |
| Номинальный вторичный ток, А | 5 | |
| Номинальная вторичная нагрузка, В-А | 30 | |
| Номинальный класс точности: | ||
| - для обмоток измерения | 0,2; 0,2S | |
| - для обмоток измерения и защиты | 0,2S/10P; 0,2/10P; 0,2S/5P; 0,2/5P | |
| - для защиты | 10P/10P; 5P/5P | |
| Масса, кг, не более | 140±14 | 110±11 |
| Габариты, мм, не более - Диаметр | 760 | 640 |
| - Высота | 796 | 695 |
| - Ширина | 350 | 350 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Таблица 2
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 1,174,934,939,1729,1745,2364,2597) | ТШЛ-20 | 8 шт. |
| Трансформатор тока (заводские номера: 2,41,42,2842,4493) | ТШЛ-20Б | 5 шт. |
Отсутствуют.
ГОСТ 8.550-86 «Государственный специальный эталон и государственная пове- рочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 3414-004-00213606-2007 «Трансформаторы тока ТШЛ-20. Технические условия».
