| Номер в госреестре | 84273-21 |
| Наименование СИ | Система измерений количества и показателей качества нефти СИКН № 599 ПСП "Урманское" |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор"), г. Тюмень |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское» (далее - СИКН) предназначена для измерения массы нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочей, одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Блок измерительных линий | |
| Счетчики-расходомеры массовые Micro Motion, мод. CMF 300 | 45115-16, 13425-01 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-05 |
| Преобразователи измерительные 644 | 14683-04 |
| Преобразователи измерительные 644 к датчикам температуры | 14683-00 |
| Преобразователи давления измерительные 3051 | 14061-04, 14061-10 |
| Блок измерений показателей качества не( | )ти |
| Преобразователь плотности жидкости измерительный 7835 | 15644-01 |
| 15644-06 | |
| Влагомеры нефти поточные УДВН- 1пм | 14557-05, 14557-10, 14557-15 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-05 |
| Преобразователи измерительные 644 | 14683-04 |
| Преобразователи измерительные 644 к датчикам температуры | 14683-00 |
| Преобразователи давления измерительные 3051 | 14061-04, 14061-10 |
| Система обработки информации | |
| Комплекс измерительно-вычислительный Октопус-Л (Octopus-L) | 43239-15 |
| Блок трубопоршневой поверочной установки | |
| Установка трубопоршневая Сапфир М, мод. Сапфир М-300-6,3 | 23520-02 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-05 |
| Преобразователи измерительные 644 | 14683-04 |
| Преобразователи измерительные 644 к датчикам температуры | 14683-00 |
| Преобразователи давления измерительные 3051 | 14061-04, 14061-10 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- измерение массового расхода нефти через СИКН;
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.
Пломбирование средств измерений, находящихся в составе СИКН, осуществляется согласно требований в их описаниях типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.

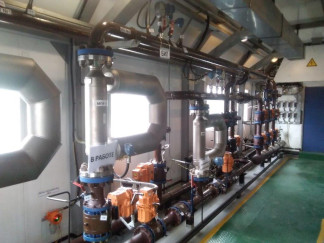

- передачу данных на верхний уровень. Общий вид СИКН представлен на рисунке 1.
СИКН имеет встроенное программное обеспечение (ПО). ПО представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ОКТОПУС-Л» и ПО автоматизированного рабочего места оператора «Rate АРМ оператора УУН».
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК «ОКТОПУС-Л» | «Rate АРМ оператора УУН» |
| Идентификационное наименование ПО | Formula.o | «RateCalc» |
| Номер версии (идентификационный номер ПО) | 6.10 | «2.4.1.1» |
| Цифровой идентификатор ПО | 24821CE6 | «F0737B4F» |
| Алгоритм вычисления цифрового идентификатора | CR | R.C32 |
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
| Номер ИК | Наименование ИК | Коли чество ИК | Состав ИК | Диапазон измерений, т/ч | Пределы допускаемой отно сительной погрешности, % | |
| Первичные измерительные преобразователи | Вторичная часть | |||||
| 1, 2 | ИК массового расхода нефти | 2 | Счетчики-расходомеры массовые Micro Motion мод. CMF 300 | Измерительно вычислительные комплексы «Октопус-Л» | от 26 до 130 | ±0,25 |
| 3 | ИК массового расхода нефти | 1 | Счетчики-расходомеры массовые Micro Motion мод. CMF 300 | от 26 до 130 | ±0,25* | |
| ^Примечание - пределы допускаемой относительной погрешности нормированы при использовании измерительной линии в качестве рабочей. При использовании измерительной линии в качестве контрольной пределы допускаемой относительной погрешности измерений ± 0,20 %. | ||||||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Массовый расход нефти, т/ч | от 26 до 260 |
| Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % | ± 0,25 ± 0,35 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 3 (2 рабочих, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858 |
| Параметры измеряемой среды: - избыточное давление, МПа - температура, °С - плотность нефти при 20 °С, кг/м3 - массовая доля воды, %, не более - массовая концентрация хлористых солей в нефти, мг/дм3, не более - массовая доля механических примесей нефти, %, не более - содержание свободного газа | от 0,14 до 2,60 от +5 до +30 от 790 до 900 0,5 100 0,05 не допускается |
| Режим работы СИКН | непрерывный |
| Температура окружающего воздуха, °С в месте установки СИ: - в ИЛ, БИК, ТПУ - в СОИ | от +15 до +25 от +20 до +25 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | (400 ± 40)/(230 ± 23) (50 ± 1) |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество |
| Система измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское» | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское» | 1 экз. |
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 599 ПСП «Урманское» ООО «Газпромнефть-Восток», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.40916.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское»
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
