Государственный реестр средств измерений

Преобразователи пневматические разности давлений ДПП-2, 84277-21

Преобразователи пневматические разности давлений ДПП-2 предназначены для: измерения разности давлений и преобразования измеренных значений в унифицированный пневматический сигнал от 20 до 100 кПа.
Карточка СИ
Номер в госреестре 84277-21
Наименование СИ Преобразователи пневматические разности давлений
Обозначение типа СИ ДПП-2
Изготовитель Общество с ограниченной ответственностью "Завод "Тизприбор", Нижегородская обл., г. Дзержинск
Год регистрации 2021
Срок свидетельства 28.12.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи пневматические разности давлений ДПП-2 предназначены для: измерения разности давлений и преобразования измеренных значений в унифицированный пневматический сигнал от 20 до 100 кПа.

Описание

Принцип действия преобразователя основан на пневматической силовой компенсации. Преобразователи состоят из измерительного блока и пневмопреобразователя, объединенных в единую конструкцию.

Под воздействием измеряемого усилия рычаг поворачивается на небольшой угол и перемещает заслонку относительно сопла. В случае приближения заслонки к соплу давление в камере пневмоусилителя возрастает и металлическая мембрана закрывает клапан пневмоусилителя, при этом другой клапан открывается и давление в другой камере усиливается. Это давление является выходным сигналом преобразователя. Одновременно оно поступает в сильфон обратной связи, которая создает момент от измерения перепада давления.

Чувствительный элемент измерительного блока, зажатый между фланцами, образует с ними измерительные камеры «плюс» и «минус». Связь чувствительного элемента с рычагом вывода осуществляется при помощи пружины связи. Вывод рычага из полости рабочего давления уплотнен упругой металлической мембранной.

Подвижная опора пневмопреобразователя служит для точной установки диапазона измерения, пружина предназначена для установки начального значения выходного сигнала. Преобразователи выпускаются в трех модификациях: ДПП-2-11, ДПП-2-12, ДПП-2-13: ДПП-2-11 диапазон измерения перепада давления от 0 до 630 кПа;

ДПП-2 -12 диапазон измерения перепада давления от 0 до 63 кПа;

ДПП-2 -13 диапазон измерения перепада давления от 0 до 10 кПа.

Заводские номера приборов находятся на табличке, прикрепленной к боковой стенке преобразователя. Заводской номер выбит, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.

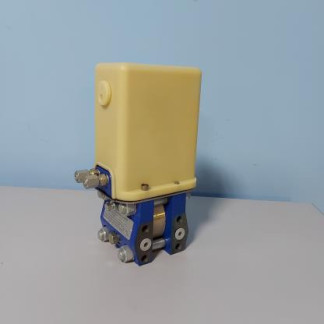

Общий вид приборов контроля представлен на рисунке 1

Фотографии общего вида преобразователей представлены на рисунке 1.

ДПП-2-11    ДПП-2-12    ДПП-2-13

Рисунок 1

Схема пломбировки представлена на рисунке 2

Технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Верхний предел измерений перепада давлений: - Д1Ш-2-11, кПа;

100, 160, 250, 400, 630

- ДШ1-2-12, к! 1а

16; 25; 40; 63

- Д1Ш-2-13, к! 1а

4,0; 6,3; 10

Пределы допускаемой основной приведенной погрешности, выраженные в процентах от диапазона измерений, %:

- Д1Ш-2-11 (100, 160, 250, 400, 630);

±0,5; ±1,0

- ДПП-2-12 (16; 25; 40; 63);

±0,5; ±1,0

- ДПП-2-13 (4,0; 6,3; 10)

±0,5; ±1,0

Вариация выходного сигнала не должна превышать абсолютного значения предела допускаемой основной погрешности, %:

- ДЛЛ-2-11 (100, 160, 250, 400, 630);

0,5; 1,0

- ДПП-2-12 (16; 25; 40; 63);

0,5; 1,0

- ДПП-2-13 (4,0; 6,3; 10)

0,5; 1,0

Наименование характеристики

Значение

Изменения выходного сигнала, при изменении перепада давления от нуля до предельного номинального значения, кПа

от 20 до 100

Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха на каждые 10 °С в пределах рабочего диапазона температур и выраженная в процентах от диапазона изменения выходного сигнала, не должна превышать основную погрешность, %:

- Д1Ш-2-11 (100, 160, 250, 400, 630);

±0,5; ±1,0

- ДПП-2-12 (16; 25; 40; 63);

±0,5; ±1,0

- ДПП-2-13 (4,0; 6,3; 10)

±0,5; ±1,0

Давление питания, кПа

140 ±14

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Предельно допускаемое рабочее избыточное давление,

МПа:

- ДШ1-2-11;

1,6

- ДПП-2-12;

1,6

- ДПП-2-13

2,5

Масса, кг, не более

- ДШ 1-2-11;

6

- ДПП-2-12;

6

- ДПП-2-13

8

Габаритные размеры, мм, не более

Длинна

Ширина

Высота

- ДШ 1-2-11;

105

150

250

- ДПП-2-12;

105

150

250

- ДПП-2-13

120

150

280

Условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до + 50

- относительная влажность воздуха, %

до 98

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ не менее, ч

67000

Средний срок службы не менее, лет

12

Знак утверждения типа

наносится на табличку, прикрепленную к задней стенке прибора методом шелкографии и на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Комплект поставки должен соответствовать таблицам 3, 4, 5

Таблица 3- Комплектность средства изме

эений

Наименование

Обозначения модификации

Количество

Преобразователи пневматические разности давлений Д1Ш-2

Д1Ш-2-11

1

Руководство по эксплуатации

9078109 РЭ

1

Паспорт

9078109 ПС

1

Примечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com

Наименование

Обозначения модификации

Количество

Преобразователи пневматические разности давлений ДП Ш-2

ДШ1-2-12

1

Руководство по эксплуатации *

9078109 РЭ

1

Паспорт

9078109 ПС

1

Примечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com

Таблица 5 - Комплектность средства измерений

Наименование

Обозначения модификации

Количество

Преобразователи пневматические разности давлений ДП Ш-2

ДШ 1-2-13

1

Руководство по эксплуатации *

9078109 РЭ

1

Паспорт

9078109 ПС

1

Примечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com

Сведения о методах измерений

приведены в разделе 5 руководства по эксплуатации.

Нормативные документы

ГОСТ 22521-85 Датчики давления, разряжения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия.

Приказ Росстандарта от 29.06.2018 № 1339 об утверждении Государственной поверочной схема для средств измерений избыточного давления до 4000 МПа.

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104.

ТУ 26.51.52- 007 - 37185268 - 2018 Преобразователи пневматические разности давлений ДПП-2. Технические условия.
