Номер в госреестре | 84278-21 |
Наименование СИ | Блоки управления |
Обозначение типа СИ | БУ-4 |
Изготовитель | Акционерное общество «Электромеханика» (АО «Электромеханика»), г. Пенза |
Год регистрации | 2021 |
Срок свидетельства | 28.12.2026 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Блоки управления БУ-4 (далее - БУ-4) предназначены для измерительных преобразований угла поворота оси колесной пары локомотива в значения длины (пройденного пути), скорости и линейного ускорения, для измерительного преобразования силы постоянного электрического тока в значение давления, для измерений интервалов времени.
БУ 4 входит в состав комплекса средств сбора и регистрации данных КПД-4. Конструкция БУ-4 представляет собой литую лицевую панель с закрепленными на ней составляющими узлами, и закрытую с задней стороны кожухом.
БУ-4 принимает частотные сигналы от датчиков угла поворота, установленных на осях колесных пар, аналоговые сигналы от датчиков давления и двоичные сигналы от системы автоматической локомотивной сигнализации АЛС, обрабатывает полученную информацию и по CAN-каналу передает во внешние устройства для индикации и регистрации величин скорости, ускорения, общего пробега локомотива, давления в тормозной магистрали и тормозного цилиндра тормозной системы и т.п.
Информация о диаметрах колесных пар, на осях которых находятся датчики угла поворота, уставки скоростей, номер и тип локомотива, а также другие условно-постоянные признаки хранятся в электрически перепрограммируемом запоминающем устройстве.
БУ-4 имеет 16 исполнений, приведенных в таблице 1.
Таблица 1 - Исполнения БУ-4.
Обозначение | Исполнение |
ЦАКТ.468332.017 | БУ-4/50-50 |
-01 | БУ-4/50-24 |
-02 | БУ-4/75-50 |
-03 | БУ-4/75-24 |
-04 | БУ-4/100-50 |
-05 | БУ-4/100-24 |
-06 | БУ-4/150-50 |
-07 | БУ-4/150-24 |
-08 | БУ-4/50-50-Д |
-09 | БУ-4/50-24-Д |
-10 | БУ-4/75-50-Д |
-11 | БУ-4/75-24-Д |
Обозначение | Исполнение |
-12 | БУ-4/100-50-Д |
-13 | БУ-4/100-24-Д |
-14 | БУ-4/150-50-Д |
-15 | БУ-4/150-24-Д |
Структурная схема условного обозначения БУ-4 и расшифровка записи приведены на рисунке 1.
БУ-4/150 - 5_0_-Д Общая часть условного наименования_
Диапазон индикации скорости от 0 до: 50; 75; 100; 150 км/ч
Номинальное напряжение питания КПД-4: 24 В или 50 В
Наличие разъема для подключения дополнительных датчиков угла поворота: Д - есть, нет буквы - нет
Рисунок 1 - Структурная схема условного обозначения Фотография общего вида представлена на рисунке 2.
Пломбировка БУ-4 не предусмотрена.
Знак поверки наносится на верхнюю часть боковой панели корпуса.
Каждый экземпляр БУ-4 идентифицирован, имеет заводской номер, нанесенный на табличку методом лазерной гравировки, обеспечивающим его прочтение и сохранность в процессе эксплуатации.
Место нанесения знака поверки

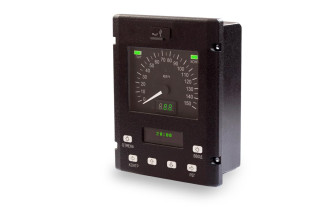

Рисунок 2 - Общий вид БУ-4
Программное обеспечение (далее - ПО) БУ-4 имеет один уровень (низкий) -встроенное ПО.
Идентификационные данные метрологически значимого программного обеспечения БУ-4 приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
Идентификационные данные ПО | Значение |
Идентификационное наименование ПО | bu4measure.bin |
Номер версии (идентификационный номер) ПО | 01 |
Цифровой идентификатор ПО | b36fb275 |
Алгоритм вычисления контрольной суммы | ВКС |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 3 и 4 соответственно.
Наименование характеристики | Значение |
Диапазон преобразований частоты следования электрических импульсов в значение скорости, км/ч* | от 1 до 50 от 1 до 75 от 1 до 100 от 1 до 150 |
Пределы допускаемой абсолютной погрешности преобразований частоты следования электрических импульсов в значение скорости для цифрового индикатора, км/ч - в диапазоне от 1 до 9,9 км/ч - в диапазоне от 10 км/ч до ВПИ** | -Н -н ^ |
Пределы допускаемой приведённой погрешности преобразований частоты следования электрических импульсов в значение скорости для стрелочного индикатора, % | ±1 |
Диапазон преобразований скорости изменения частоты следования электрических импульсов в значение ускорения, м/с2 | от -0,99 до 0,99 |
Пределы допускаемой абсолютной погрешности преобразований скорости изменения частоты следования электрических импульсов в значение ускорения при скорости более 20 км/ч, м/с2 | ±0,02 |
Диапазон преобразований количества электрических импульсов в значения пройденного пути, км | от 0 до 9999999 |
Пределы допускаемой абсолютной погрешности преобразований количества электрических импульсов в значения пройденного пути на каждые 20 км пройденного пути, км | ±0,1 |
Диапазон преобразований силы постоянного электрического тока в значения избыточного давления, кПа** * | от 0 до 980 |
Пределы допускаемой основной абсолютной погрешности преобразований силы постоянного электрического тока в значения избыточного давления, кПа | ±15 |
Пределы допускаемой дополнительной абсолютной погрешности преобразований силы постоянного электрического тока в значения избыточного давления, вызванной повышенной влажностью окружающего воздуха, кПа | ±10 |
Пределы допускаемой дополнительной абсолютной погрешности преобразований силы постоянного электрического тока в значения избыточного давления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °C, кПа | ±10 |
Пределы допускаемой абсолютной погрешности отсчёта текущего времени за 8 часов (0,5 часа), с | ±60 (±3) |
Примечания: * в зависимости от исполнения ** ВПИ - верхний предел измерений (в зависимости от исполнения) *** диапазон входного унифицированного сигнала 4-20 мА Нормирующим значением при определении приведённой погрешности является ВПИ. |
Наименование характеристики | Значение |
Сопротивление входных цепей, кОм, не менее | 1 |
Напряжение питания постоянного тока, В* | от 18 до 72 от 35 до 160 |
Потребляемая мощность, В-А, не более | 30 |
Время установления показаний скорости при её скачкообразном изменении на 50 % от верхнего предела измерений, с, не более | 4 |
Время установления показаний ускорения при изменении ускорения на ±0,5 м/с2 в диапазоне скоростей от 20 км/ч до верхнего предела измерений, с, не более | 8 |
Габаритные размеры (длинахширинахвысота), мм, не более | 166x218x85 |
Масса, кг, не более | 3 |
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 до 80 от 84 до 106 (от 630 до 795) |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.) | от -40 до +50 до 100 от 84 до 106,7 (от 630 до 800) |
Примечание: * в зависимости от исполнения |
наносят на табличку БУ-4 методом металлфото, на титульные листы формуляра, руководства по эксплуатации и методики поверки (место нанесения - вверху справа) типографским способом.
Комплектность БУ-4 приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
Обозначение | Наименование | Количество | |||||||
0 5 - 0 - -У Б | 4 2 - 0 - -У Б | 0 5 - 5 Г'' - -У Б | 4 2 - 5 Г'' - -У Б | БУ-4/100-50 | БУ-4/100-24 | 0 5 - 0 5 4/ - -У Б | 4 2 - 0 5 4/ - -У Б | ||
ЦАКТ.468332.017 | Блок управления БУ-4/50-50 | 1 | |||||||
-01 | Блок управления БУ-4/50-24 | 1 | |||||||
-02 | Блок управления БУ-4/75-50 | 1 | |||||||
-03 | Блок управления БУ-4/75-24 | 1 | |||||||
-04 | Блок управления БУ-4/100-50 | 1 | |||||||
-05 | Блок управления БУ-4/100-24 | 1 | |||||||
-06 | Блок управления БУ-4/150-50 | 1 | |||||||
-07 | Блок управления БУ-4/150-24 | 1 | |||||||
ЦАКТ.468931.003 | Комплект монтажных частей | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 ком плект |
ЦАКТ.467964.024 | Комплект инструмента и принадлежностей | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 комп лект | 1 ком плект |
ЦАКТ.468332.017 ВЭ | Ведомость эксплуатационных документов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ .402223.017 РЭ | Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Обозначение | Наименование | Количество | |||||||
0 5 - 0 - -У Б | 4 2 - 0 - -У Б | 0 5 - 5 Г'' - -У Б | 4 2 - 5 /7 4/ - -У Б | БУ-4/100-50 | БУ-4/100-24 | 0 5 - 0 5 4/ - -У Б | 4 2 - 0 5 4/ - -У Б | ||
ЦАКТ.468332.017 Д1 | Методика поверки | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ.468332.017 ФО | Формуляр | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ.468332.017 Э4 | Схема электрическая соединений | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ.468332.017 ПЭ4 | Перечень элементов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ.468332.017-08 | Блок управления БУ-4/50-50-Д | 1 | |||||||
-09 | Блок управления БУ-4/50-24-Д | 1 | |||||||
-10 | Блок управления БУ-4/75-50-Д | 1 | |||||||
-11 | Блок управления БУ-4/75-24-Д | 1 | |||||||
-12 | Блок управления БУ-4/100-50-Д | 1 | |||||||
-13 | Блок управления БУ-4/100-24-Д | 1 | |||||||
-14 | Блок управления БУ-4/150-50-Д | 1 | |||||||
-15 | Блок управления БУ-4/150-24-Д | 1 | |||||||
ЦАКТ.468931.003 | Комплект монтажных частей | 1 комп лект | 1 комп лект | 1 комп лект | 1 ком плект | 1 комп лект | 1 комп лект | 1 комп лект | 1 ком плект |
ЦАКТ.467964.024 | Комплект инструмента и принадлежностей | 1 комп лект | 1 комп лект | 1 комп лект | 1 ком плект | 1 комп лект | 1 комп лект | 1 комп лект | 1 ком плект |
ЦАКТ.468332.017-08 ВЭ | Ведомость эксплуатационных документов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ .402223.017 РЭ | Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Количество | |||||||||
Обозначение | Наименование | 0 5 - 0 - -У Б | 4 2 - 0 - -У Б | 0 5 - 5 г-' - -У Б | 4 2 - 5 /7 4/ - -У Б | БУ-4/100-50 | БУ-4/100-24 | 0 5 - 0 5 4/ - -У Б | 4 2 - 0 5 4/ - -У Б |
ЦАКТ.468332.017 Д1 | Методика поверки | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ.468332.017 ФО | Формуляр | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ.468332.017-08 Э4 | Схема электрическая соединений | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ЦАКТ.468332.017-08 ПЭ4 | Перечень элементов | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
приведены в разделе 2 документа ЦАКТ.468332.017 РЭ «Блок управления БУ-4. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к блокам управления БУ-4
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Зарегистрировано поверок | 42 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
