| Номер в госреестре | 84280-21 |
| Наименование СИ | Анализаторы термомеханические |
| Обозначение типа СИ | ТМА-60 |
| Изготовитель | "Shimadzu Corporation", Япония |
| Год регистрации | 2021 |
| Срок свидетельства | 28.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы термомеханические ТМА-60 (далее - анализаторы) предназначены для измерений температуры, линейных приращений и температурного коэффициента линейного расширения (далее - ТКЛР) материалов в условиях тепловых и механических нагрузок.
Принцип действия анализаторов основан на измерении линейных приращений при изменении температуры образца. ТКЛР определяется как отношение линейного приращения к длине образца перед нагреванием или охлаждением при изменении его температуры на один градус. По изменению линейных размеров образца судят о температурах фазовых и структурных превращений.
Анализаторы представляют собой автоматизированный аппаратный комплекс, состоящий из измерительного блока, в состав которого входят устройство измерения температуры и система измерения линейных приращений, конструктивно расположенные в одном корпусе с печью и системой контроля среды измерений образца. На задней панели корпуса анализаторов расположены выводы для подсоединения внешних устройств и штуцеры для подключения и прокачки хладоносителя и продувки инертным газом.
Анализаторы выпускаются в двух модификациях - ТМА-60 и ТМА-60Н.
Анализаторы модификации ТМА-60 укомплектованы печью М-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1000 °С. Держатели и зонды измерительной части анализаторов модификации ТМА-60 изготовлены из кварца, для измерения температуры используется термоэлектрический преобразователь типа К. Для анализаторов модификации ТМА-60 возможно подключение дополнительного низкотемпературного блока печи LTB-60, позволяющего работать при температурах от минус 150 до плюс 600 °С. В анализаторах модификации ТМА-60 реализована методика прямого измерения линейных приращений образца, при которой зонд непосредственно располагается на анализируемом образце и измеряет его длину при изменении температуры. Линейное приращение определяется относительно начального положения зонда.
Анализаторы модификации ТМА-60Н укомплектованы печью Н-типа, позволяющей эксплуатировать анализатор в диапазоне температуры от плюс 25 до плюс 1500 °С. Держатели и зонды измерительной части анализаторов ТМА-60Н изготовлены из керамики, для измерения температуры используется термоэлектрический преобразователь типа R. В анализаторах модификации ТМА-60Н технически реализована методика дифференциального анализа, при котором одновременно измеряют изменение линейных размеров исследуемого и эталонного образцов. Линейное приращение определяют из соотношения изменения положения зонда к первоначальному положению для исследуемого и эталонных образцов.
На передней панели анализаторов находится управляющая панель, обеспечивающая автоматическое поднятие или опускание печи. На управляющей панели имеется индикаторный модуль температуры, позволяющий отслеживать температуру печи в режиме реального
времени в целях безопасного извлечения или установки образцов.

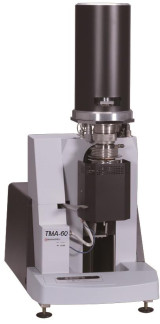

Общий вид анализаторов приведен на рисунке 1, внешний вид низкотемпературного блока печи LTB-60 на рисунке 2
Пломбирование анализаторов не производится.
Заводской номер наносится на шильдик на корпусе анализаторов. Знак поверки наносится на свидетельство о поверке.
Анализаторы оснащены автономным программным обеспечением «LabSolutions ТА» (далее - ПО). ПО является полностью метрологически значимым, устанавливается на персональный компьютер, к которому подключен измерительный блок анализатора.
ПО обеспечивает проведение процедур настройки, градуировки и управления работой анализаторов, в том числе выбор режимов и установку параметров измерений, контроль и отображение в реальном времени результатов измерений и текущих условий, обработку и архивацию измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LabSolutions TA |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
Поднятие/опускание печи осуществляется при нажатии на передней панели анализатора соответствующей кнопки. Драйвер контролера положения печи не связан с программным обеспечением LabSolutions ТА и не несет метрологически значимых функций.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| TMA-60 | TMA-60H | |
| Диапазон измерений температуры*, °С: 1) без использования камеры с охлаждением 2) при использовании камеры LTB-60 с охлаждением | от +25 до +1000 от -150 до +600 | от +25 до +1500 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в поддиапазоне от -150 до +600 °С включ. (при использовании камеры LTB-60 с охлаждением); - в поддиапазоне от +25 до +600 °С включ.; - в поддиапазоне св. +600 до верхнего значения диапазона | ±3 ±3 ±5 | ±3 ±5 |
| Диапазон измерений линейных приращений, мм** | от 3 10-3 до 0,26 | |
| Пределы допускаемой относительной погрешности измерений линейных приращений, % | ±3 | |
| Диапазон измерений ТКЛР, К"1 | от 0,110-6 до 26,5 10-6 | |
| Пределы допускаемой абсолютной погрешности измерений ТКЛР, К-1 | ±(110-7 + 0,01а)*** | |
| * - диапазоны измерений приведены в зависимости от комплектации для каждой модификаций ТМА-60. Указанные диапазоны также могут быть сокращены в зависимости от ограничений, установленных производителем в ПО. Рабочие диапазоны измерений в этом случае будут указаны Производителем в поставляемом совместно с анализатором Руководстве по эксплуатации; ** - линейное приращение при этом может быть измерено как при расширении, так и при сжатии исследуемого образца; *** где а -аттестованное значение меры ТКЛР , К-1. | ||
| Наименование характеристики | Значение | |
| TMA-60 | TMA-60H | |
| Диапазон показаний линейных приращений, мм | от -5 до +5 | |
| Диапазон показаний нагрузки, Н | от -5 до +5 | |
| Максимальный размер образца, мм: | ||
| - диаметр, не более; | 8 | 5 |
| - длина. | от 5 до 20 | от 5 до 20 |
| Размеры пленок (ширина х высота х длина), мм, не более | 5 х 1 х 20 | |
| Скорость нагрева, °С/мин | при нагреве до +900 °С | |
| максимальная 99,9 | 50 | |
| при нагреве до +1000 °С | ||
| максимальная 80,0 | ||
| Среда измерений | воздух, инертные газы | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 198 до 242 | |
| - частота переменного тока, Г ц | 50/60 | |
| Потребляемая мощность, ВА, не более | 1000 | 1500 |
| Наработка на отказ, ч, не менее | 10000 | |
| Средний срок службы, лет | 8 | |
| Габаритные размеры, мм, не более - глубина | 367 | |
| - ширина | 624 | |
| - высота | 880 | |
| Масса, кг, не более | 45 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +5 до +40 | |
| - относительная влажность воздуха, % | от 15 до 80 | |
| - атмосферное давление, кПа | от 98,3 до 104,3 | |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность анализаторов термомеханических ТМА-60
| Наименование | Обозначение | Количество |
| Анализатор термомеханический ТМА-60 в зависимости от модификации | ТМА-60/ТМА-60Н | 1 шт. |
| Руководство по эксплуатации | Анализаторы термомеханические ТМА-60/ТМА-60Н. Руководство по эксплуатации | 1 экз. |
| Дополнительно в комплект поставки могут включаться: - системы охлаждения; - системы продувки, в том числе вакуумные насосы и компрессоры. | ||
Главы 4-6 «Анализаторы термомеханические ТМА-60/ТМА-60Н. Руководство по эксплуатации», главы 4-6 «Программное обеспечение LabSolutions TA. Руководство пользователя»
ГОСТ 8.558-09 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 14.12.2018 г. № 2663 «Об утверждении Государственной поверочной схемы для средств измерений температурного коэффициента линейного расширения твердых тел от 0,0110-6 до 100 10-6 К в диапазоне температуры от 90 до 3000 К»;
Техническая документация изготовителя.
