Системы комплексные радиотехнические аэродромные метеорологические КРАМС-4, 84301-21

84301-21
Системы комплексные радиотехнические аэродромные метеорологические КРАМС-4 (далее - системы КРАМС-4) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, количества осадков.
Карточка СИ
Номер в госреестре 84301-21
Наименование СИ Системы комплексные радиотехнические аэродромные метеорологические
Обозначение типа СИ КРАМС-4
Изготовитель Общество с ограниченной ответственностью "Институт радарной метеорологии" (ООО "ИРАМ"), Ленинградская область, Всеволожский район, поселок Воейково
Год регистрации 2021
Срок свидетельства 30.12.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы комплексные радиотехнические аэродромные метеорологические КРАМС-4 (далее - системы КРАМС-4) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, количества осадков.

Описание

Принцип действия систем КРАМС-4 основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральное устройство, где результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются и формируются метеорологические сообщения.

Принцип действия первичных измерительных преобразователей:

-    при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

-    при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;

-    при измерении атмосферного давления основан на изменении емкости конденсатора (емкостной преобразователь) или изменении частоты вибрационно-частотного преобразователя (вибрационно-частотный преобразователь) в зависимости от изменения атмосферного давления;

-    при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);

-    при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота или ультразвуковым преобразователем;

-    при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);

-    при измерении высоты облаков основан на измерении времени необходимого для прохождения импульса света до отражающей или рассеивающей среды;

-    при измерении метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (нефелометрический преобразователь), или на измерении коэффициента направленного пропускания импульсного излучения модулированного светового потока, прошедшего через слой атмосферы фиксированной длины (импульсный фотометрический преобразователь);

Конструктивно системы КРАМС-4 построены по модульному принципу.

Системы КРАМС-4 состоят из модуля измерительного, модуля преобразователей измерительных, модуля центрального устройства, линий связи и вспомогательного оборудования.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров и вспомогательного оборудования, размещенных по схемам, приведенным в эксплуатационной документации.

Модуль преобразователей измерительных состоит из преобразователей измерительных (контроллеров) и линий связи, размещенных совместно с первичными измерительными преобразователями метеорологических параметров.

Модуль центрального устройства состоит из ПЭВМ, устройств передачи данных, автономного программного обеспечения (ПО «Ки.ИТАВ.00005-02») и вспомогательного коммуникационного оборудования, размещенных в помещении служб метеорологического обеспечения аэродромов.

Системы КРАМС-4 выпускаются с различным количеством измерительных каналов. Количество измерительных каналов зависит от типа аэродрома (вертодрома), количества взлётно-посадочных полос. Количество и состав измерительных каналов конкретной системы КРАМС-4 указывается в ее формуляре. Максимально возможное количество ИК составляет 200 шт.

Системы КРАМС-4 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией системы КРАМС-4 имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.

Знак поверки наносится на свидетельство о поверке и/или в формуляр. Заводской номер наносится на корпус центрального устройства в виде наклейки.

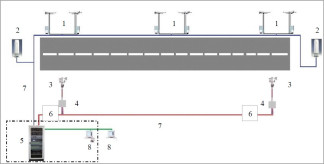

Общая схема систем КРАМС-4 представлена на рисунке 1 .

Пломбировка не предусмотрена, для защиты систем КРАМС-4 от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

Рисунок 2 - Схема расположения замков на системе КРАМС-4

■' М I I I I I II . I I 111 I I I I I , I I M I I I I 111 I

' г

1-замки на корпусе

Измерительные каналы системы КРАМС-4 комплектуются первичными измерительными преобразователями из таблицы 1.

Таблица 1 - Перечень первичных измерительных преобразователей метеорологических параметров системы КРАМС-4__

Наименование канала измерений

Первичные измерительные преобразователи

Канал измерений температуры воздуха

Измеритель влажности и температуры HMP155 Измеритель влажности и температуры HMP45D

Канал измерений влажности воздуха

Измеритель влажности и температуры HMP155 Измеритель влажности и температуры HMP45D

Канал измерений атмосферного давления

Барометр цифровой РТВ220 Барометр цифровой РТВ330 Барометр рабочий сетевой БРС-1М Датчик давления BARO-1

Наименование канала измерений

Первичные измерительные преобразователи

Канал измерений скорости воздушного потока

Измеритель параметров ветра ИПВ-01 Преобразователь скорости воздушного потока WAA151/252 Преобразователь скорости и направления воздушного потока ультразвуковые WMT700

Преобразователь скорости и направления воздушного потока WM30/WMS302m Анеморумбометр Пеленг СФ-03

Канал измерений направления воздушного потока

Измеритель параметров ветра ИПВ-01 Преобразователь направления воздушного потока WAV151/WAV252

Преобразователь скорости и направления воздушного потока ультразвуковые WMT700

Преобразователь скорости и направления воздушного потока WM30/WMS302m Анеморумбометр Пеленг СФ-03

Канал измерений высоты нижней границы облаков

Измеритель высоты облаков GL31/CL31m Датчик высоты облаков CT25k Измеритель облачности СД-02-2006 Регистратор высоты облаков РВО-5 Датчик высоты облаков ДВО-2

Канал измерений метеорологической оптической дальности

Трансмиссометр LT31 Трансмиссометр MITRAS Нефелометр FD70 Нефелометр FS11/FS11P Нефелометр РWD/PWD22m Нефелометр FD12/FD12P Нефелометр Пеленг СЛ-03

Измеритель дальности видимости (фотометр импульсный) ФИ-3

Измеритель дальности видимости ФИ-4 Прибор для измерения метеорологической дальности видимости Пеленг СФ-01

Измеритель дальности видимости ИМДВ-1

Канал измерений количества осадков

Осадкомер RG13/RG13H

Датчик атмосферных осадков OTT Pluvio2

Преобразователи измерительные

Преобразователь измерительный QML201/QML 201 (Сайма) Цифровой преобразователь WT серии 500 Преобразователь измерительный QLI50 Преобразователь измерительный WAC155

Программное обеспечение

Системы КРАМС-4 имеют автономное программное обеспечение «^и.ИТАВ.00005-02». Автономное ПО «^и.ИТАВ.00005-02» обеспечивает прием, обработку, отображение, анализ и архивирование результатов измерений, создание метеорологических сообщений, проверку состояния систем.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Наименование и версия программного обеспечения представлены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RU.ИТАВ.00005-02

Номер версии (идентификационный номер) ПО

не ниже 13.01

Технические характеристики

Таблица 3 - Метрологические характе

ристики

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

атмосферного

давления

РТВ330,

РТВ220,

БРС-1М,

BARO-1

Диапазон измерений, гПа

от 600 до 1100

Пределы допускаемой абсолютной погрешности измерений, гПа

±0,3

ИК

температуры

воздуха

HMP45D

Диапазон измерений, °С

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений, °С:

-    в диапазоне св. -30 до +50 °С включ.;

-    в диапазоне от -40 до -30 °С включ. и в диапазоне св. +50 до

+60 °С

±0,2

±0,4

HMP155

Диапазон измерений, °С

от -60 до +60

Пределы допускаемой абсолютной погрешности измерений, °С:

-    в диапазоне св. -30 до +50 °С включ.;

-    в диапазоне от -60 до -30 °С включ. и в диапазоне св. +50 до

+60 °С

±0,2

±0,4

ИК

относительной

влажности

воздуха

HMP45D,

HMP155

Диапазон измерений, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений, %:

-    в диапазоне от 0 до 90 % включ.;

-    в диапазоне св. 90 до 100 %

±3

±4

ИК

ИПВ-01,

Диапазон измерений, м/с

от 0,5 до 60

скорости

WAA151,

Пределы допускаемой абсолютной

воздушного

WAA252,

погрешности измерений, м/с:

потока

WMT700,

-в диапазоне от 0,5 до 5 м/с включ.;

±0,5

WM30/

-в диапазоне св. 5 до 60 м/с

±(0,3+0,04-V)*

WMS302m

Наименование

измерительного

канала

Наименование

применяемого

компонента

Наименование характеристики

Значение

ИК

скорости

воздушного

потока

Пеленг СФ-03

Диапазон измерений, м/с

от 1 до 55

Пределы допускаемой абсолютной погрешности измерений, м/с:

-в диапазоне от 1 до 5 м/с включ.;

-в диапазоне св. 5 до 55 м/с

±0,5 ±(0,3+0,04-V)*

ИК

направления

воздушного

потока

WAV151,

WAV25,

WMT700,

WM30/

WMS302m

Диапазон измерений

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений

±3°

Пеленг СФ-03

Диапазон измерений

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений

±

О

ИПВ-01

Диапазон измерений

от 0° до 360°

Пределы допускаемой абсолютной погрешности:

-в диапазоне от 0,5 до 1 м/с включ.;

- в диапазоне св. 1 м/c до 60 м/с

±10°

±3°

ИК

высоты нижней границы облаков

CL31

Диапазон измерений, м

от 10 до 7600

Пределы допускаемой погрешности измерений:

-    абсолютной, в диапазоне от 10 до 100 м включ., м

-    относительной в диапазоне св. 100 до 7600 м, %

±10

±10

CL31m,

CT25k,

СД-02-2006,

РВО-5,

ДВО-2

Диапазон измерений, м

от 10 до 3000

Пределы допускаемой погрешности измерений:

- абсолютной, в диапазоне от 10 до 100 м включ., м

-относительной в диапазоне св. 100 до 3000 м, %

±10

±10

ИК

метеорологической оптической дальности

LT31,

MITRAS

Диапазон измерений, м

от 10 до 10000

Пределы допускаемой относительной погрешности измерений:

-    в диапазоне от 10 до 2000 м включ.;

-    в диапазоне св. 2000 до 4500 м включ.;

-    в диапазоне св. 4500 до 6500 м включ.;

-    в диапазоне св. 6500 до 10000 м

±5

±10

±15

±20

Наименование

измерительного

канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК

метеорологической оптической дальности

ФИ-4

Диапазон измерений, м:

-    при измерительной базе 35 м;

-    при измерительной базе 100 м;

от 20 до 6000 от 45 до 10000

Пределы допускаемой относительной погрешности измерений, %

-    в диапазоне от 20 до 250 м включ.;

-    в диапазоне св. 250 до 3000 м включ.;

-    в диапазоне св. 3000 до 10000 м

±15

±10

±20

ФИ-3, Пеленг СФ-01, ИМДВ-1

Диапазон измерений, м:

-    при измерительной базе 50 м;

-    при измерительной базе 70 м;

-    при измерительной базе 100 м;

от 30 до 4000 от 40 до 6000 от 60 до 8000

Пределы допускаемой относительной погрешности измерений, %

-    в диапазоне от 30 до 200 м включ.;

-    в диапазоне св. 200 до 400 м включ.;

-    в диапазоне св. 400 до 1500 м включ.;

-    в диапазоне св. 1500 до 3000 м включ.;

-    в диапазоне св. 3000 до 8000 м

±15

±10

±7

±10

±20

FS11/FS11P, FD12/FD12P, PWD/PWD22m Пеленг СЛ-03

Диапазон измерений, м

от 10 до 20000

Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %:

-в диапазоне от 10 до 10000 м включ.; -в диапазоне св. 10000 до 20000 м;

±10

±20

FD70

Диапазон измерений, м

от 10 до 50000

Пределы допускаемой относительной погрешности измерений, %:

-    в диапазоне от 10 до 600 м включ.

-    в диапазоне св. 600 до 10000 м включ.

-    в диапазоне св. 10000 до 50000 м

±8

±10

±20

ИК

количества

осадков

RG13, RG13H

Диапазон измерений, мм

от 0,2 до 200

Пределы допускаемой абсолютной погрешности измерений, мм

±(0,2+0,05-М)**

Pluvio2

Диапазон измерений, мм

от 0,2 до 1500

Пределы допускаемой абсолютной погрешности измерений, мм

±(1+0,01М)**

*У-измеренное значение скорости воздушного потока, м/с; **М-измеренное значение количества осадков, мм;

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

220±22

50

Потребляемая мощность, ВА, не более

3000

Интерфейсы связи

RS-232, RS-485, Ethernet

Габаритные размеры центрального устройства системы КРАМС-4, мм, не более:

-    высота

-    ширина

-    длина

1900

700

900

Масса центрального устройства системы КРАМС-4, кг, не более

700

Условия эксплуатации центрального устройства системы КРАМС-4, размещаемого в помещении:

-температура воздуха, °C -относительная влажность воздуха, %

-атмосферное давление, гПа

Условия эксплуатации измерительных каналов и оборудования, размещаемого на открытом воздухе:

-температура воздуха, °C -относительная влажность воздуха, %

-атмосферное давление, гПа

от +5 до +40 от 0 до 100 от 600 до 1100

от -50 до +50 от 0 до 100 от 600 до 1100

Средняя наработка на отказ, ч

10000

Срок службы, лет

10

Знак утверждения типа

наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность системы КРАМС-4

Наименование

Обозначение

Количе

ство

Система комплексная радиотехническая аэродромная метеорологическая КРАМС-4

КРАМС-4

1 шт.

Руководство по эксплуатации

ИТАВ.416311.005-01РЭ

1 экз.

Формуляр

ИТАВ.416311.005-01ФО

1 экз.

*Количество и состав измерительных каналов конкретной системы КРАМС-4 указывается в ее формуляре.

Сведения о методах измерений

приведены в руководстве по эксплуатации, раздел 2.9.2.

Нормативные документы

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне Ы0-1 - 1-107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.

Постановление № 1847 от 16.10.2020 Правительства Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Технические условия ИТАВ.416311.005-01ТУ «Системы комплексные радиотехнические аэродромные метеорологические КРАМС-4. Технические условия.»

84301-21
Номер в ГРСИ РФ:
84301-21
Производитель / заявитель:
Общество с ограниченной ответственностью "Институт радарной метеорологии" (ООО "ИРАМ"), Ленинградская область, Всеволожский район, поселок Воейково
Год регистрации:
2021
Cрок действия реестра:
30.12.2026
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
