| Номер в госреестре | 84303-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VRQ 3n/S2 |
| Изготовитель | "MERLIN GERIN", Франция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения VRQ3n/S2 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения имеют три измерительные вторичные обмотки (две обмотка для измерений и одна для защиты). Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса трансформаторов. Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов и расположены в нижней части трансформаторов. К трансформаторам напряжения данного типа относятся трансформаторы напряжения VRQ3n/S2 с заводскими номерами: 337486, 337499, 337498, 337504, 340644, 337530, 340638, 337511, 337497, 337501, 337382, 337505, 348178, 348182, 348174, 348181, 348177, 348170, 348147, 348140, 348149, 348987, 348993, 348979, 347677, 347669, 347674, 344967, 347968, 344969, 347672, 344970, 347673, 347675, 347671, 344972.
Заводские номера нанесены на шильдик трансформаторов напряжения методом шелкографии.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.
Пломбирование трансформатора не предусмотрено.

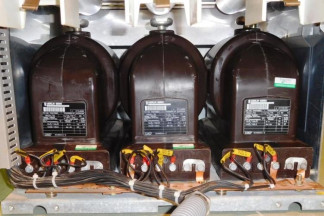

Общий вид трансформаторов напряжения VRQ3n/S2 приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения VRQ3n/S2
отсутствует.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное первичное напряжение, В | 11000: V3 |
| Номинальное напряжение вторичной обмотки (измерение 1), В | 110:V3 |
| Номинальное напряжение вторичной обмотки (измерение 2), В | 110:V3 |
| Номинальное вторичное напряжение для цепей защиты, В | 110:3 |
| Класс точности вторичной обмотки (измерение 1) | 0,5 |
| Класс точности вторичной обмотки (измерение 2) | 0,5 |
| Класс точности вторичной обмотки для цепей защиты | 3Р |
| Номинальная мощность вторичной обмотки (измерение 1), ВА | 30 |
| Номинальная мощность вторичной обмотки (измерение 2), ВА | 50 |
| Номинальная вторичная нагрузка обмотки для цепей защиты, В • А | 50 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +1 до +35 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 337486, 337499, 337498, 337504, 340644, 337530, 340638, 337511, 337497, 337501, 337382, 337505, 348178, 348182, 348174, 348181, 348177, 348170, 348147, 348140, 348149, 348987, 348993, 348979, 347677, 347669, 347674, 344967, 347968, 344969, 347672, 344970, 347673, 347675, 347671, 344972) | VRQ3n/S2 | 36 шт. |
| Паспорт | - | 36 шт. |
Приведены в Руководстве по эксплуатации раздел 4.
Нормативные документы, устанавливающие требования к трансформаторам напряжения VRQ3n/S2
1. ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
| Зарегистрировано поверок | 72 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
