Номер в госреестре | 84306-21 |
Наименование СИ | Термопреобразователи сопротивления |
Обозначение типа СИ | 214С |
Изготовитель | Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск |
Год регистрации | 2021 |
Срок свидетельства | 30.12.2026 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |

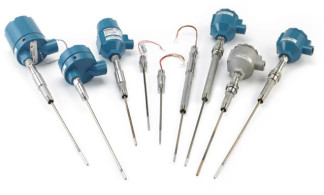

Термопреобразователи сопротивления 214С (далее - ТС) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки измерительной вставки.
Принцип действия ТС основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) ТС от температуры измеряемой среды.
Конструктивно ТС состоят из измерительной вставки с одним или двумя ЧЭ с номинальной статической характеристикой преобразования (далее - НСХ) типа Pt100 (а = 0,00385 °С-1) по ГОСТ 6651-2009, клемной колодки (или без нее), соединительной головки (или без нее), удлинителя (или без него), удлинительного провода (или без него) с различными видами присоединений к объектам измерений.
В конструкции используются ЧЭ двух типов: пленочные и проволочные.
Проволочные ЧЭ изготавливаются из платиновой проволоки в виде спирали, заключенной в керамический кожух.
Пленочные ЧЭ изготавливаются методом нанесения тонкого слоя платины на керамическую подложку.
В зависимости от способа монтажа свободные концы термопреобразователей могут быть подключены к контактам клеммной колодки, либо к удлинительному проводу либо оставаться свободными.
ТС могут применяться во взрывоопасных зонах с Ex-маркировкой: взрывонепроницаемая оболочка «d», искробезопасная электрическая цепь «i», защитой от воспламенения пыли «t». Конструкция ТС выполнена в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
ТС выпускаются в модификациях, отличающихся метрологическими характеристиками, количеством ЧЭ, типом ЧЭ, схемой соединения внутренних проводников, материалом защитной арматуры, длиной монтажной части, конструктивным исполнением монтажной части и соединительной головки, способом монтажа.
Структура условного обозначения модификаций ТС приведена на рисунке 1.
214C ХХ XX XX XX Х ХХХХ ХХ ХХ; ХХХ; ХХХХ
I_I I_I I_I I_I I_I I_I I_I I_I I_I
1 2 3 4 5 6 7 8 с 9 по 30
Рисунок 1 - Структура условного обозначения модификаций ТС
Расшифровка структуры условного обозначения модификаций ТС приведена в таблице 1.
Таблица 1 - Расшифровка структуры условного обозначения модификаций ТС
Позиция | Описание |
1 | 214С - Обозначение наименования ТС |
2 | Условное обозначение НСХ по ГОСТ 6651-2009, тип ЧЭ, максимальное значение диапазона измерений температуры, класс допуска по ГОСТ 6651-2009: RT - Pt100, пленочный ЧЭ, от -50 до +450 °С, класс допуска В; Pt100, пленочный ЧЭ, от 0 до +300 °С, класс допуска А. RW - Pt100, проволочный ЧЭ, от -196 до +300 °С, класс допуска В; Pt100, проволочный ЧЭ, от -50 до +300 °С, класс допуска А. RH - Pt100, высокотемпературный пленочный ЧЭ, от -60 до +600 °С, класс допуска В. |
3 | Материал оболочки измерительной вставки - в соответствии с документацией изготовителя. |
4 | Классы допуска по ГОСТ 6651-2009: А1 - А (в соответствии с таблицей 2); В1 - В (в соответствии с таблицей 2). |
5 | Количество ЧЭ (схема соединений внутренних проводников): 53 - 1 ЧЭ (трехпроводная схема); 54 - 1 ЧЭ (четырехпроводная схема); D3 - 2 ЧЭ (трехпроводная схема). |
6 | Единицы величин при обозначении длины монтажной части: Е - дюймы; М - миллиметры. |
7 | Длина монтажной части: от 3,94 до 78,50 дюйма с шагом 0,25 дюйма (с кодом для единиц величин - Е); от 100 до 2000 мм с шагом 5 мм (с кодом для единиц величин - М). |
8 | Конструктивное исполнение монтажной части - выбирается в соответствии с технической документацией изготовителя. |
0 3 9 | Дополнительный функционал 1) |
1 Этот раздел последовательно включает в себя информацию об исполнениях из нержавеющей стали, сертификации по искро- и взрывозащите, обозначениях соединительных головок, типах удлинителей и кабельных вводов, размерах удлинителей, типах и длинах компенсационного кабеля, и прочее, в соответствии с технической документацией изготовителя. |
Серийный номер наносится на маркировочную наклейку ТС методом термотрансферной печати в виде цифрового кода или бирку, прикрепленную к корпусу ТС методом гравирования.
Нанесение знака поверки на Пломбирование ТС не предусмотрено.
ТС в обязательном порядке не предусмотрено.
отсутствует.
Наименование характеристики | Значение | ||||
Диапазон измерений температуры, оС | от -50 до +450 | от -60 до +600 | от 0 до +300 | от -50 до +300 | от -196 до +300 |
Тип ЧЭ | Пленочный | Пленочный | Пленочный | Проволочный | Проволочный |
Условное обозначение НСХ преобразования по ГОСТ 6651-2009 | Pt100 | ||||
Номинальное значение электрического сопротивления при температуре 0 оС (Ro), Ом | 100 | ||||
Температурный коэффициент сопротивления а, оС-1 | 0,00385 | ||||
Класс допуска по ГОСТ 6651-2009 | B | B | A | A | B |
Наименование характеристики | Значение | ||
Пределы допускаемого отклонения электрического сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °С | ±(0,3+0,005 |t|) 2) | ±(0,15+0,002|t|) | ±(0,3+0,005 • |t|) |
1) Приведены максимальные значения диапазонов измерений температуры. ТС могут выпускаться с любыми значениями диапазона измерений температуры внутри максимального диапазона измерений. 2) t - значение измеряемой температуры, °С. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Степень защиты оболочки, обеспечиваемая защитными корпусами, по ГОСТ 14254-2015 | IP66; IP68 |
Длина монтажной части, мм | от 100 до 2000 |
Диаметр измерительной вставки, мм | 6 |
Габаритные размеры защитных корпусов (длинахширинахвысота), мм, не более | 124,6 х 103,9 х 134,0 |
Масса, кг, не более | 10 |
Рабочие условия измерений: | |
- температура окружающей среды, °С | от -40 до +85 от -51 до +85 1) от -60 до +85 1) от -51 до +155 2) |
- относительная влажность, %, не более | 95 % при температуре +35 °С (без конденсации влаги) 2); 100 % при температуре +40 °С (с конденсацией влаги) 3) |
Средняя наработка до отказа, ч | 60000 |
Средний срок службы, лет | 15 |
Маркировка взрывозащиты | 1Ex db IIC T6...T1 Gb X; Ex tb IIIC T130 °C Db X; 0Ex ia IIC T5, T6 Ga X |
1) Для низкотемпературных исполнений с защитным корпусом, в соответствии с технической документацией изготовителя. 2) При отсутствии защитного корпуса. 3) При наличии защитного корпуса. |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку или бирку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Термопреобразователи сопротивления 214С | - | 1 шт. |
Паспорт | 12.5349.200.00 ПС | 1 экз. |
Руководство по эксплуатации | 12.5349.200.00 РЭ 1) | 1 экз. |
Методика поверки | ИЦРМ-МП-106-21 1) | 1 экз. |
1) При поставке партии образцов от 10 шт., поставляется один экземпляр на партию. |
приведены в пункте 1.3.2 «Устройство и работа» руководства по эксплуатации.
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»
ТУ 4211-093-51453097-2020 «Термопреобразователи сопротивления 214С. Технические условия»
