| Номер в госреестре | 84308-21 |
| Наименование СИ | Весы динамические |
| Обозначение типа СИ | TLW155-10 |
| Изготовитель | Mettler-Toledo (Changzhou) Measurement Technology Ltd., Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы динамические TLW155-10 (далее - весы) предназначены для измерений массы в автоматическом режиме.

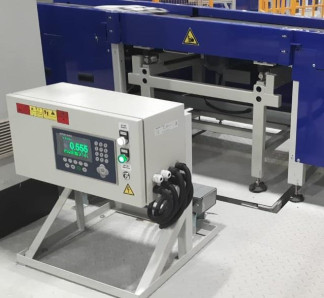

Конструктивно весы TLW155-10 состоят из рамы весов, грузоприемного устройства в виде ленточного транспортера, четырех весоизмерительных тензорезисторных датчиков МТВ-50 (далее - тензодатчик), терминала IND570, двигателя, двух фотоэлектрических датчиков и шкафа управления.
Принцип действия весов основан на преобразовании деформации упругих элементов тензодатчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя (АЦП) и измеренное значение массы выводится на дисплей терминала. Фотоэлектрические датчики предназначены для регистрации наличия взвешиваемого объекта на ленточном транспортере.
Весы имеют следующие устройства и функции:
- автоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- запоминающие устройства для хранения параметров юстировки и настройки.
На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование предприятия-изготовителя;
- условное обозначение весов;
- заводской номер;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (e)
- действительной цены деления (d);
- знак утверждения типа средства измерений;
- параметры электрического питания от сети переменного тока;
- диапазон рабочих температур.
На корпусе терминала весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование предприятия-изготовителя;
- условное обозначение модификации терминала;
- заводской номер терминала;
- параметры электрического питания терминала от сети переменного тока.
К весам данного типа относятся весы динамические TLW155-10 с заводскими номерами B947623508/B947614435 и B947623509/B947614434.
Знак поверки наносится на заднюю стенку терминала весов в виде оттиска поверительного клейма на свинцовую или пластиковую пломбу.
Заводской номер, идентифицирующий каждый экземпляр весов, наносится на табличку в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Dyn-570 |
| Номер версии (идентификационный номер) ПО | 1.11 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Max), г | 10000 |
| Минимальная нагрузка (Min), г | 100 |
| Поверочный интервал (е), г | 20 |
| Действительная цена деления шкалы (d), г | 5 |
| Пределы допускаемой абсолютной погрешности измерений массы, г | ±20 |
| Число поверочных интервалов (n) | 500 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380/230 от 344 до 420/от 198 до 253 от 49 до 51 |
| Номинальная скорость конвейерной ленты, м/мин | 60 |
| Габаритные размеры (ширина/длина/высота), мм, не более: | 800/1000/850 |
| Условия эксплуатации: - температура окружающей среды, °С: | от +10 до +30 |
наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы динамические | TLW155-10 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в главе 3 «Операция» руководства по эксплуатации.
Приказ Росстандарта от 29.12.2018 № 2818 Об утверждении государственной поверочной схемы для средств измерений массы
Техническая документация изготовителя Mettler-Toledo (Changzhou) Measurement Technology Ltd.
