| Номер в госреестре | 84310-22 |
| Наименование СИ | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Обозначение типа СИ | Accretech |
| Изготовитель | ACCRETECH (Europe) GmbH, Германия; Завод-изготовитель: Tokyo Seimitsu Co., Ltd., Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 11.01.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений отклонений формы и расположения поверхностей вращения Accretech (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей деталей.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером или планшета с программным обеспечением.
В зависимости от конструктивных особенностей приборы могут изготавливать нескольких серий: Rondcom Touch, Rondcom 31, Rondcom 41, Rondcom Nex и Rondcom 73A.
В приборах серий Rondcom Touch, Rondcom 31, Rondcom 41, Rondcom Nex механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки центрирования и нивелирования контролируемой детали, датчик с щупом, колонну со шкалой по оси Z, пиноль для обеспечения перемещения датчика по горизонтали. Шпиндель представляет собой поворотный стол на воздушных подшипниках.
В приборах серии Rondcom 73A механическая часть включает в свой состав: рабочий стол для установки, центрирования и нивелирования контролируемой детали; датчик с щупом, колонну со шкалой по оси Z, а также вращающийся блок с направляющими для обеспечения вращения и перемещения датчика по горизонтали.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер или планшет позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной
зоны;
- расчет максимального отклонения профиля;
- расчет отклонений профиля от номинального.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.

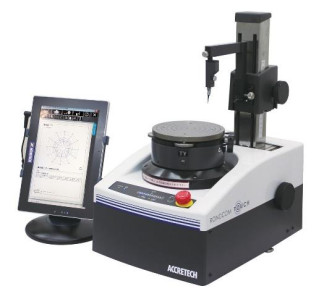

Приборы серий Rondcom Touch (рис. 1а) имеют компактный корпус и изготавливаются одной модификации (табл. 2). Перемещение датчика по осям Z и Х, центрирование и нивелирование измеряемой детали осуществляется вручную при помощи рукояток. Приборы изготавливаются в исполнениях с максимальным измеряемым диаметром детали 150 и 180 мм.
Приборы серий Rondcom 31, Rondcom 41 (рис. 1б) изготавливают одной модификации (табл. 2). Перемещение датчика по осям Z и Х осуществляется автоматизировано. Центрирование и нивелирование измеряемой детали осуществляется вручную при помощи рукояток. Приборы серий Rondcom 41 могут поставляться с увеличенной измерительной колонной.
Приборы серии Rondcom Nex изготавливают трех модификаций: Rondcom Nex 100, Rondcom Nex 200 и Rondcom Nex 300 (рис. 1в).
В приборах Rondcom Nex 100 центрирование и нивелирование измеряемой детали осуществляется вручную, в приборах Rondcom Nex 200 и Rondcom Nex 300 -автоматизировано.
В приборах Rondcom Nex 100 и Rondcom Nex 200 позиционирование держателя детектора осуществляется вручную, в приборах Rondcom Nex 300 - автоматизировано.
Приборы Rondcom Nex могут оснащаться на выбор тремя колоннами, различающимися высотой.
В зависимости от типа стола и размера оснащаемой колонны приборы Rondcom Nex маркируются следующим образом:
RONDCOM NEX (a) AAA BB - CC
где (a) - грузоподъемность стола (наличие буквенного обозначения a -грузоподъемность стола 60 кг, отсутствие - 30 кг)
AAA - модификация прибора;
BB - тип стола: обозначение «DX» при наличии антивибрационного стола, обозначение «SD» при отсутствии антивибрационного стола;
CC - размер оснащаемой колонны: обозначение «11,21» при оснащении колонны длиной 300 мм, обозначение «12,22» при оснащении колонной размером 500 мм, обозначении «23» при оснащении колонной 900 мм. При этом одновременно «11,12» -грузоподъемность стола 30 кг, «21,21» - грузоподъемность стола 60 кг.
Приборы серии Rondcom 73A (рис. 1г) изготавливают одной модификации и могут оснащаться двумя типами щупов: стандартным и удлиненным (табл. 4).
Заводские номера наносятся на заднюю часть корпуса приборов в виде этикетки (шильдика) и имеют буквенно-цифровое обозначение.
*
(в) (г)
Пломбирование приборов для измерений формы и расположения поверхностей вращения Accretech серий Rondcom Touch, Rondcom 31, Rondcom 41, Rondcom Nex и Rondcom 73A не предусмотрено.
Программное обеспечение Rondcom Touch и ACCTee представляет собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на отдельный компьютер.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
| Таблица 1 - Идентификационные данные п | юграммного обеспечения. | |
| Значение | ||
| Идентификационные данные (признаки) | Приборы серий Rondcom Touch | Приборы серий Rondcom 31, Rondcom 41, Rondcom Nex и Rondcom 73A, Rondcom Touch* |
| Идентификационное наименование ПО | Rondcom Touch | ACCTee |
| Номер версии (идентификационный номер) ПО | 5.12.0.0 и выше | 5.16.4 и выше |
| Цифровой идентификатор ПО | - | - |
| * - опционально | ||
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют, что исключает влияние ПО на метрологические характеристики приборов.
Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики приборов серий Rondcom Touch, Rondcom 31, Rondcom 41_
| Серия | Rondcom Touch | Rondcom 31 | Rondcom 41 |
| Диапазоны измерений отклонений от круглости, мкм | ±400 | ±1000 | |
| Предел допускаемой абсолютной радиальной погрешности шпинделя 1), мкм (где H - расстояние от поверхности рабочего стола, мм) | 0,04+0,0006H | 0,04+0,0006H | 0,04+0,0006H |
| Пределы допускаемой относительной погрешности измерений отклонений от круглости, % | ±3 | ±3 | ±3 |
| Предел допускаемой абсолютной погрешности торцевого биения 1), мкм (R -расстояние от центра вращения шпинделя, мм) | 0,04 +0,0006R | 0,04+0,0006R | 0,04+0,0006R |
| Диапазон перемещений по оси Z, мм | 160 | 200 | От 0 до 300 | От 0 до 500 |
| Пределы допускаемого отклонения от прямолинейности перемещений по оси Z2), мкм - на длине 100 мм по оси Z - на длине 300 мм по оси Z - на длине 490 мм по оси Z | - | - | ±0,5 ±1,5 | ±0,5 ±2,5 |
| Пределы допускаемого отклонения от параллельности оси шпинделя направлению перемещений по оси Z3), мкм - на длине 100 мм по оси Z - на длине 300 мм по оси Z | - | - | ±1 ±3 | ±1 ±3 |
| Диаметр рабочего стола, мм | 148 | 148 | 148 | 148 |
| Максимальная масса детали, кг, не более | 15 | 25 | 25 | 25 |
| Максимальный измеряемый диаметр детали, мм, не более | 150/180 | 250 | 250 | 250 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 320 410 500 | 1800 1000 1700 | 1800 1000 1700 | 1800 1000 1900 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | От +18 до +22 от 40 до 80 | От +18 до+22 от 40 до 80 | От +18 до+22 от 40 до 80 | От +18 до +22 от 40 до 80 |
| 1) При следующих условиях измерения: метод анализа - LSC, ф пропускания фильтра 1-50, скорость вращения - 6 об стандартного рычага датчика с шаром диаметром 1,6 мм. 2) При следующих условиях измерения: метод анализа - LSC, ф пропускания фильтра 8, скорость перемещения по оси использованием стандартного рычага датчика с шаром диаме 3) При следующих условиях измерения: метод анализа - LSC, ф пропускания фильтра 8, скорость перемещения по оси Z использованием стандартного рычага датчика с шаром диаме | ильтр Гаусса 50%, полоса /мин, с использованием ильтр Гаусса 50%, полоса L - не более 6 мм/с, с тром 1,6 мм. ильтр Гаусса 50%, полоса - не более 6 мм/с, с тром 1,6 мм. | |||
Таблица 3 - Метрологические и технические характеристики приборов серий Rondcom Nex
| Диапазоны измерений отклонений от круглости, мкм | ±1000 |
| Предел допускаемой абсолютной радиальной погрешности шпинделя 1), мкм (где H - расстояние от поверхности рабочего стола, мм) | 0,02 + 0,00032H |
| Пределы допускаемой относительной | ±3 |
погрешности измерений отклонений от круглости, %
| Предел допускаемой абсолютной погрешности торцевого биения 1), мкм (R - расстояние от центра вращения шпинделя, мм) | 0,02 + 0,00032R | ||
| Диапазон перемещений по оси R, мм | от 0 до 180 | ||
| Пределы допускаемого отклонения от прямолинейности перемещений по оси R 2), мкм - на длине 180 мм | ±0,7 | ||
| Диапазон перемещений по оси Z, мм | от 0 до 300 | от 0 до 500 | от 0 до 900 |
| Пределы допускаемого отклонения от прямолинейности перемещений по оси Z2), мкм - на длине 100 мм по оси Z | ±0,1 | ±0,1 | ±0,1 |
| Пределы допускаемого отклонения от параллельности оси шпинделя направлению перемещений по оси Z, мкм - на длине 300 мм по оси Z - на длине 500 мм по оси Z | ±0,7 ±1 | ±0,7 ±1 | ±0,7 ±1 |
| Диаметр рабочего стола, мм | 235 | 235 | 235 |
| Максимальная масса детали, кг, не более | 60 | ||
| Габаритные размеры, мм, не более - длина - ширина - высота | 720 580 900 | 720 580 1100 | 1074 824 2100 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 80 | от +18 до +22 от 40 до 80 | от +18 до +22 от 40 до 80 |
| 1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-50, скорость вращения - 6 об/мин, с использованием стандартного рычага датчика с шаром диаметром 1,6 мм. 2) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 8, скорость перемещения по оси Z - не более 6 мм/с, с использованием стандартного рычага датчика с шаром диаметром 1,6 мм. 3) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 8, скорость перемещения по оси Z - не более 6 мм/с, с использованием стандартного рычага датчика с шаром диаметром 1,6 мм. | |||
Таблица 4 - Метрологические и технические характеристики приборов серий Rondcom 73A
| Диапазоны измерений отклонений от круглости, мкм | ±800 |
| Предел допускаемой абсолютной радиальной погрешности шпинделя 1), мкм - стандартный щуп - удлиненный щуп | 0,06 0,6 |
| Пределы допускаемой относительной погрешности измерений отклонений от круглости, % | ±3 |
| Предел допускаемой абсолютной погрешности торцевого биения 1), мкм - стандартный щуп - удлиненный щуп | 0,2 0,4 |
| Пределы допускаемого отклонения от прямолинейности перемещений по оси Z2), мкм - на длине 200 мм по оси Z | 0,9 |
| Пределы допускаемого отклонения от параллельности оси шпинделя направлению перемещений по оси Z, мкм - на длине 100 мм по оси Z | 0,9 |
| Максимальная масса детали, кг, не более | 200 (Опционально 400) |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1235 1455 2500 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 40 до 80 |
| 1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-50, скорость вращения - не более 10 об/мин, с использованием стандартного рычага датчика с шаром диаметром 1,6 мм. | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Прибор для измерений формы и расположения поверхностей вращения Accretech1) | Rondcom Touch, Rondcom 31, Rondcom 41, Rondcom Nex и Rondcom 73A | 1 шт. |
| Стандартный щуп измерений формы и расположения поверхностей | - | 1 шт. |
| Калибровочное приспособление | Концевые меры длины (набор) или аналог | 1 шт. |
| Программное обеспечение на CD-диске | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - выбранной комплектации | ||
приведены в разделах 27-32 документа «Приборы для измерений формы и расположения поверхностей вращения Accretech. Руководство по эксплуатации».
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения».
Стандарт предприятия: «Стандарт предприятия. Приборы для измерений отклонений формы и расположения поверхностей вращения ACCRETECH».
