| Номер в госреестре | 84311-22 |
| Наименование СИ | Спектрометры эмиссионные с индуктивно-связанной плазмой |
| Обозначение типа СИ | Avio |
| Изготовитель | ?ма "PerkinElmer, Inc.", США |
| Год регистрации | 2022 |
| Срок свидетельства | 11.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры эмиссионные с индуктивно-связанной плазмой Avio (далее -спектрометры) предназначены для измерения содержания элементов в водных растворах, природных и сточных водах, технологических растворах, продуктах питания, почвах, металлах и сплавах, геологических пробах, рудах, концентратах, керамиках и стеклах, пластиках, нефтях и в нефтепродуктах, смазочных маслах и в других веществах и материалах.
Принцип действия спектрометров основан на измерении интенсивности эмиссионных спектральных линий атомов и ионов пробы, распыленной в индуктивно-связанной плазме при помощи несущего газа (аргона), с последующим расчетом содержания элементов при помощи градуировочных зависимостей.
Конструктивно спектрометры выполнены в виде настольных приборов. Спектрометры состоят из:
- источника возбуждения спектров, включающего в себя вертикально расположенную плазменную горелку, распылитель, распылительную камеру, перистальтический насос и твердотельный радиочастотный генератор с регулируемой мощностью;
- спектрального блока для регистрации эмиссионного оптического спектра;
- системы управления (персональный компьютер с устанавливаемым программным обеспечением), предназначенной для управления прибором, процессом измерения, сбора и обработки выходной информации.
Спектрометры оснащаются встроенной цветной камерой PlasmaCam, позволяющей оператору вести непрерывный обзор плазмы на экране монитора. Спектрометры по заказу поставляются с системой охлаждения (рециркулятор), воздушным компрессором, автодозатором.
Спектрометры выпускаются следующих моделей Avio 220 Max, Avio 550 Max и Avio 560 Max. Модели отличаются между собой спектральным блоком, метрологическими и техническими характеристиками.
Оптическая система спектрометров модели Avio 220 Max состоит из двойного Эшелле-монохроматора с двумерным ССD детектором, не требующим продувки аргоном. В спектрометрах модели Avio 220 Max возможны следующие варианты наблюдения плазмы: аксиальное наблюдение плазмы; радиальное наблюдение плазмы; ослабленное аксиальное наблюдение плазмы (Attenuated Axial); ослабленное радиальное наблюдение плазмы (Attenuated Radial).
Оптическая система спектрометров Avio 550 Max и Avio 560 Max состоит из Эшелле-полихроматора с двумя сегментированными твердотельными детекторами SCD. В спектрометрах модели Avio 550 Max и Avio 560 Max наблюдение плазмы двойное: аксиальное и радиальное. Модель Avio 560 Max оснащена встроенным модулем высокопроизводительной системы ввода проб HTS (High Throughput System).
Детектора всех моделей спектрометров охлаждаются при помощи полупроводникового Пельтье-элемента, возможна продувка оптической системы азотом или аргоном.
Каждый экземпляр спектрометра имеет заводской номер, расположенный на паспортной табличке на задней стороне спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским способом.
Нанесение знака поверки на спектрометры не предусмотрено.

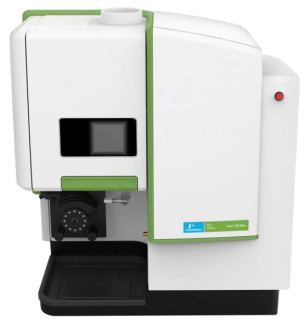

Общий вид спектрометров представлен на рисунке 1.
в) спектрометры модели Avio 560 Max Рисунок 1 - Общий вид спектрометров эмиссионных с индуктивно-связанной плазмой Avio.
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Syngistix for ICP |
| Номер версии (идентификационный номер) ПО | не ниже 5.0.0.000 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для моделей |
| Avio 220 Max Avio 550 Max Avio 560 Max | |
| Пределы обнаружения элементов (по критерию 3а), мкг/дм3, не более - марганца (Mn, Х=257,610 нм) аксиальное наблюдение | 1,0 |
| радиальное наблюдение | 4,0 |
| - бария (Ba, Х=455,403 нм) аксиальное наблюдение | 1,0 |
| радиальное наблюдение | 4,0 |
| - цинка (Zn, Х=213,857 нм) аксиальное наблюдение | 1,0 |
| радиальное наблюдение | 4,0 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала1), % | 1,0 |
| 1) Для аксиального и радиального наблюдения по контрольному раствору с массовой | |
| концентрацией цинка 1000 мкг/дм3 | |
| Наименование характеристики | Значение для моделей | ||
| Avio 220 Max | Avio 550 Max | Avio 560 Max | |
| Спектральный диапазон, нм | от 165 до 900 | от 163 до 782 | |
| Спектральное разрешение, нм, не более1) | 0,008 | 0,006 | |
| Параметры электрического питания | |||
| от сети электропитания | |||
| - напряжение переменного тока, В | от (200±20) до (230±23) | ||
| - частота переменного тока, Г ц | 50/60 | ||
| Потребляемая мощность, ВА, не более | 2800 | ||
| Габаритные размеры, мм, не более | |||
| - высота | 810 | 870 | |
| - ширина | 650 | 760 | |
| - длина | 760 | 840 | |
| Масса, кг, не более | 100 | 163 | |
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от +15 до +35 | ||
| - относительная влажность, % | от 20 до 80 (без конденсации) | ||
| 1) По раствору мышьяка с концентрацией 5000 мкг/дм3 на длине волны 193,696 нм | |||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр эмиссионный с индуктивно-связанной плазмой | Avio | 1 шт. |
| Персональный компьютер | ПК | по заказу |
| Система охлаждения (рециркулятор) | - | по заказу |
| Воздушный компрессор | - | по заказу |
| Автодозатор | - | по заказу |
| Программное обеспечение | ПО | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Руководство пользователя | РП | 1 экз. |
приведены в документах:
- «Спектрометры эмиссионные с индуктивно-связанной плазмой Avio. Модель Avio 220 Max. Руководство по эксплуатации» (Глава 3. «Описание системы»);
- «Спектрометры эмиссионные с индуктивно-связанной плазмой Avio. Модели Avio 550 Max и Avio 560 Max. Руководство по эксплуатации» (Глава 3. «Описание системы»).
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Avio
Техническая документация фирмы «РегЫпЕ1тег 1пс.», США
